高圧ホース Hシリーズ
371

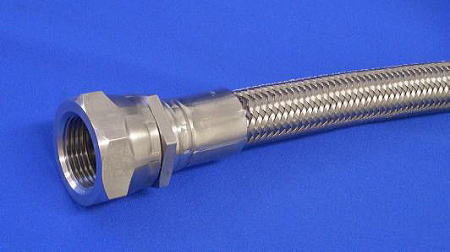

高圧ホースH チューブ形状
チューブ形状
補強層：SUS304　2 ワイヤーブレード
連続使用温度範囲：-54℃〜 +204℃


※各種アダプタ類はこちら ※取り付け方法の注意事項はこちら
※参考の耐薬品性の表はこちら。

※ご注文方法


●ホースアッセンブリの長さの測定方法
ホースアッセンブリの長さは、下記参考図に従い表記してください。
ただし、ベンドタイプの金具付のホースの場合は金具の中心線までの長さであらわします。


測定方法参考図
呼称 内径
(mm)		 外径
(mm)		 最高使用
圧力室温(MPa)		 最低破壊圧力
室温(MPa)		 最高使用圧力
204℃ (MPa)		 最低破壊圧力
204℃ (MPa)		 最小曲げ
半径(mm)		 重量
(g/m)
H-04 4.7 9.7 27.5 110.0 12.0 48.0 50 180
H-05 6.4 11.5 27.5 110.0 12.0 48.0 75 240
H-06 8.0 13.7 25.0 100.0 12.0 45.0 100 280
H-08 10.3 16.1 22.5 90.0 12.0 42.0 130 320
H-12 16.0 22.2 17.5 70.0 10.0 23.0 195 460
H-16 22.2 28.0 13.8 48.5 9.9 22.8 225 680
H-20 28.6 35.0 9.9 34.5 6.9 22.8 350 1,000
静電防止タイプ(HCO シリーズ) も製作できます。( 受注生産品)


 ホース金具　S シリーズ用

No1.No2図面

 No.1・No.2 金具 　材質：鉄/ ステンレス
ホース呼称 ネジR・G A d H L
H-04 1/4 13 3.5 17 42
H-05 1/4 13 5 17 42
H-06 3/8 15 7 19 45
H-08 1/2 18 9.5 24 52
H-12 3/4 20 14.5 30 62
H-16 1 23 20 38 73
H-20 1 1/4 25 24.5 46 90
(No.2 金具は受注生産品です)
No4.No5図面

 No.4　No.5 金具 　材質：鉄/ ステンレス
ホース呼称 ネジG d H1 H2 L
H-04 1/4 3.5 19 17 41
H-05 1/4 5 19 17 41
H-06 3/8 7 22 19 46
H-08 1/2 9.5 27 22 51
H-12 3/4 14.5 36 30 60
H-16 1 20 41 38 72
H-20 1 1/4 24.5 50 46 87
(No.5 金具は受注生産品です)
