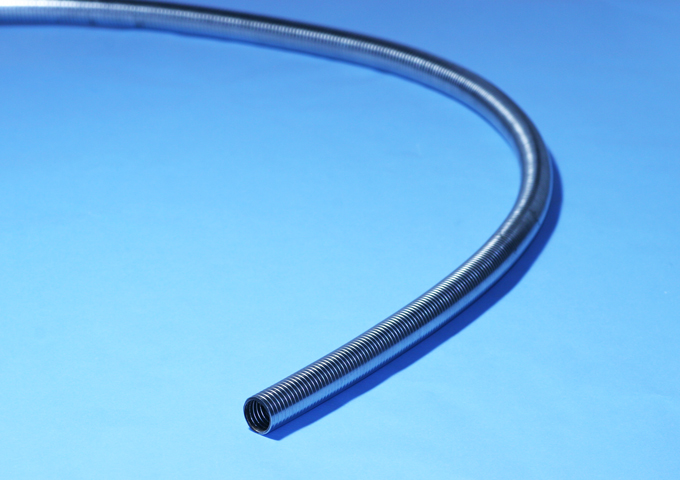

ケーシングチューブ

ステンレス製のフレキシブルチューブで、柔軟性に富み、かつ一定の曲げ半径以上に曲がらず(光ファイバの許容曲げ半径をコントロールできるチューブ）引っ張っても伸びず、側圧・引張荷重に非常に強い。この特徴を生かし、引張荷重・衝撃・熱・溶接火花・繰り返し曲げ、側圧等に弱い光ファイバやセンサコードなどを断線から確実に守ります。また、センサヘッドに対しヘッドコネクタとファイバプロテクタの組み合わせで完全に保護できるため、今まで使用できなかった移動部・可動部などにもセンサの用途を拡大できます。チューブには構造の違いにより多くの種類があり、それぞれに特徴があり用途も様々であります。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径φ1.2～

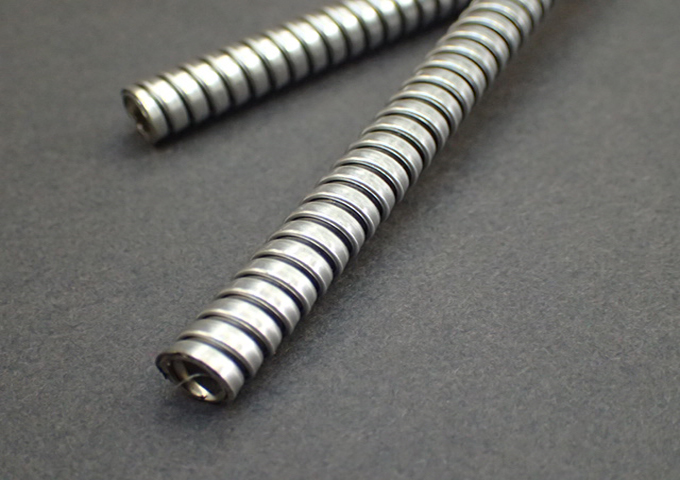

セミインターチューブ

セミインターチューブは　噛み合わせが強固のため、ケーシングチューブに比べ側圧、捻じれ、引っ張りに強い（通常の使用では噛み合わせが外れることはない）。柔軟性に富み、繰り返し曲げによく耐える。チューブの伸びがないので、配線保護や光ファイバーの保護管などに最適です。指定長でのカット、コネクターとのASSYもお受けしております。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径φ2.6～

e-flex(イーフレックス）

標準在庫品。ケーシングチューブの被覆材として、業界標準であるPVCに代わり、オレフィン系エラストマーを採用。柔軟性・耐薬品性・耐候性に優れ、ハロゲン化合物や鉛等を含まない為、脱塩ビを検討されている方はもちろん、RoHS指令やグリーン調達対策にも対応する事ができます。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径1.2mm～

ケーシングブレードチューブ

ケーシングにSUS編組を加工した強化タイプの保護チューブです。SUS編組を加工する事で引っ張り強度UP、切り粉対策、耐スパッタ、トルク伝達機能（捩じれにくくなる）等の効果があります。
また、線材を太くしたり、線材をSUS硬線やタングステンの選択をする事で耐摩擦仕様にする事が出来ます。
※只、例えばKS-3.5N等の外径5mmの細いものに0.2mm線径等の太い線径を使用しますと密着性に問題が発生したり（ケーシングとブレードが非常にズレやすくなる等）しますのでご注意下さい。
その場合はKS-3.5NでなくPVC被覆のKSP-3.5Nにブレードをする事で密着性を高める事が出来ます。(型式：KSPB-3.5N)

タイプ

柔軟性タイプ

材質

SUS304

ケーシング+フッ素樹脂(FEP,PFA)

特長：ケーシングチューブにフッ素樹脂のFEPやPFAを被覆したチューブ。
耐熱、耐薬品性、電気絶縁性、非粘着性等に優れるハイスペックな保護チューブです。
軟質塩化ビニールに比べ材質が硬く、表面の滑りが良いチューブです。他材質のETFE等でも加工検討可能です。

耐熱：～200℃（参考値/規格値や保証値ではありません。）

タイプ

柔軟性タイプ

材質

SUS304

ケーシング+ポリエチレン

特長：ケーシングチューブに軟質ポリエチレン（LDPE)を被覆したチューブ。
耐薬品性に優れ、軟質塩化ビニールに比べ材質が硬く、表面の滑りが良いチューブです。
軟質ポリエチレン（LDPE)の他、EVAや、より硬い高密度ポリエチレン（HDPE)の加工も可能です。

耐熱：～80℃（参考値/規格値や保証値ではありません。）

タイプ

柔軟性タイプ

材質

SUS304

ケーシング+ハイトレル

ケーシングチューブにハイトレル（ﾎﾟﾘｴｽﾃﾙｴﾗｽﾄﾏｰ）を被覆した防水、耐油、耐薬品、耐熱仕様の
ハイスペックな保護チューブです。ｸﾞﾚｰﾄﾞ/ﾊｲﾄﾚﾙ7237Fの難燃性はV0相当。
ハイトレル7237Fの他、7247、5577，6377，4777等が対応可能です。（別途原料費用が発生する場合があります。）

耐熱：～150℃（参考値/規格値や保証値ではありません。）
ハイトレル®はポリエステルエラストマーです。
グレード：7247/硬度D72 7237F/硬度D72＆難燃　6377/硬度D67　5577/硬度D55　4777/硬度D47

タイプ

柔軟性タイプ

材質

SUS304

MASフレックス

MAS規格に基づいた、可動部、振動部、移動部での使用に適したフレキシブル電線保護管です。
※日本工作機械工業会規格
●構造
噛合わせ式の金属螺旋管に軟質塩化ビニール（防水）を被覆加工した電線保護管です。
●種類
ビニール被覆タイプはその使用箇所、用途において被覆材を変化させる事により、最大の目的を発揮出来る様、次の４種類があります。

タイプ

柔軟性タイプ

材質

鉄亜鉛メッキ帯鋼

RFフレックス

完全防水構造（IP68）に加え、油・ベンジン・酸・溶剤・オゾン・シリコン・カドミウムに対しても優れた耐性を持ってます。また、自己消火性を持ち燃焼時にもハロゲン化合物を発生せず低煙・低毒のため安心して使用していただけます。（ハロゲンフリー）

規格：IEC204（DIN EN60204）…可動部に適した製品です。
構造：●オールプラスチックによる平行波形構造。
樹脂フレキ・プラスチックフレキ
材質 ：●ナイロン6(PA6)
使用温度 ：●-40℃～+120℃
標準色 ：●黒（グレーもあります。お問い合わせ下さい。）

タイプ

柔軟性タイプ

材質

ナイロン6

セミインターチューブ　SABRタイプ

セミインターチューブの噛み合わせ部分を調整する事により、曲げ半径を大きくしての製作が可能となりました。
セミンターチューブの特性である　柔軟性・噛み合わせの強固さ（側圧・捻じれ・引っ張り強さ）などを残しつつ、曲げ半径を任意に設定出来る為、レーザーファイバーなどの保護などに最適です。長尺品での製作も対応可能です。詳しくはお問い合わせ下さい。

タイプ

曲げ半径大タイプ

材質

SUS304

サイズ

内径3.2ｍｍ～

セミインターロックチューブ

チューブの噛み合わせが強く、側圧、引っ張りに特に強い。伸縮が無く、曲げ半径が大きく固いため、特に石英系光ファイバーの保護に最適です。

タイプ

曲げ半径大タイプ

材質

SUS304

サイズ

内径4.0ｍｍ～

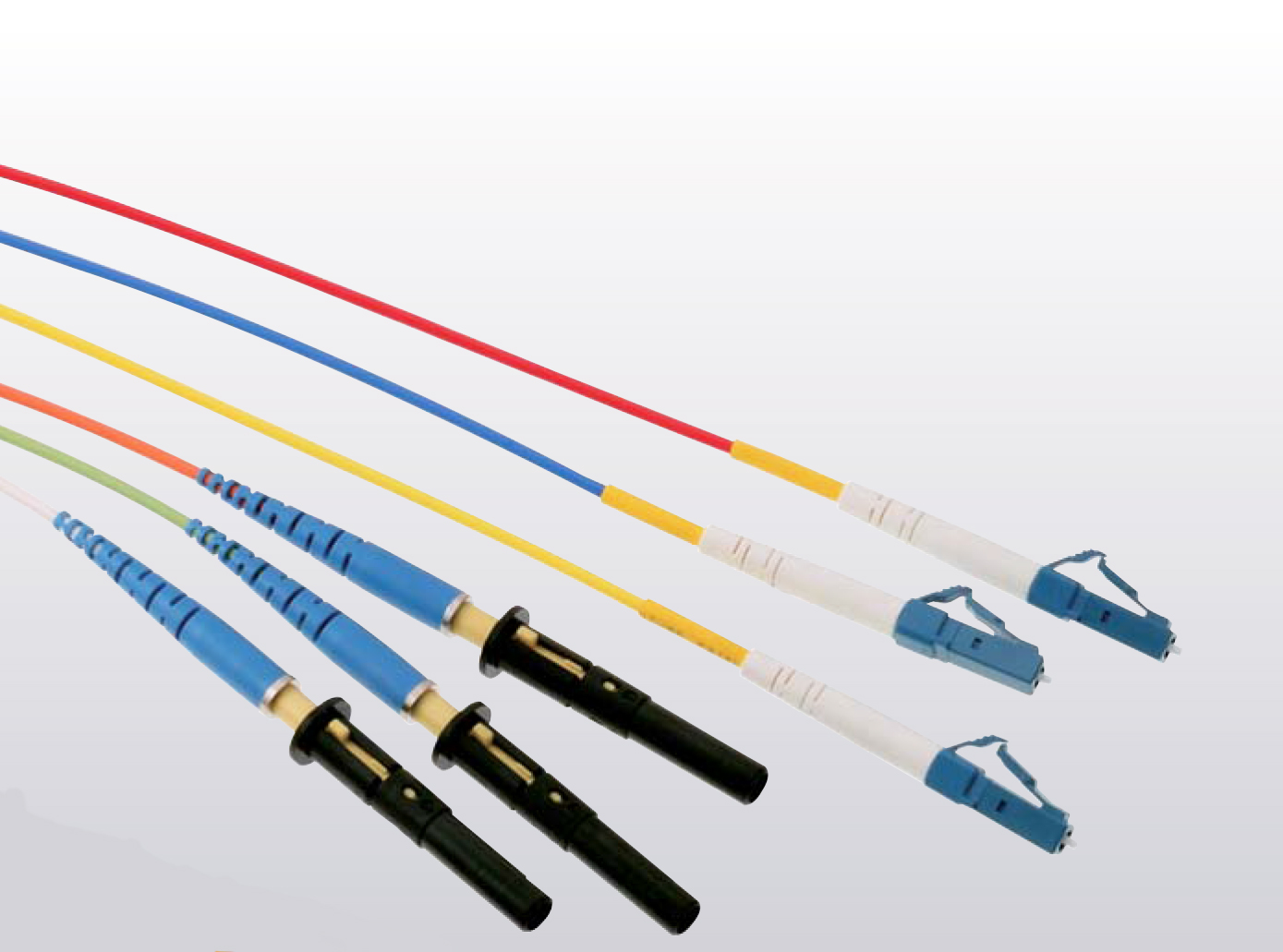

ピコフレキ/PLJ

●ステンレスのフレキシブル管に難燃 PVC 被覆処理を施し、光ファイバを強固かつしなやかに保護します。
●GI、SM、HPCF、テープ心線などの光ファイバに対応
●PVC 被覆色も 10 色（赤・橙・黄・緑・黄緑・青・白・ピンク・灰・黒）を用意。光ファイバケーブルの識別に役立ちます。
●各種光コネクタをとりそろえ、コネクタ部の光ファイバの折損などのトラブルを防ぎました。
●8心までの製品を標準化しております。
●500m以上のピコフレキをご利用いただけます。

タイプ

柔軟性タイプ

材質

SUS304+軟質PVC

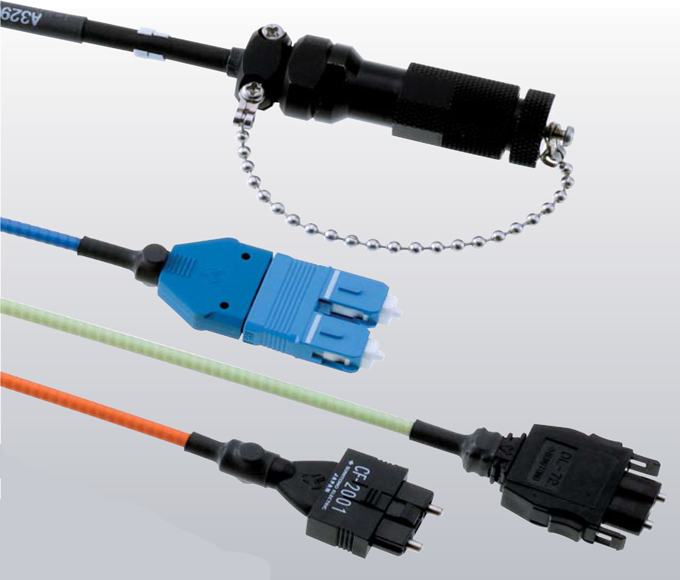

ピコフレキ/PLC

側圧、引張、曲げなど、従来の光ファイバケーブル布設時の問題を一挙に解決。各種コネクタ付金属管光ピコループ。 細径分岐管・ピココードを使用しているため、布設時の省スペース化と高実装密度化が図れます。
●GI、SM、テープ心線などの光ファイバに対応
●PVC 被覆色も 8 色（赤・橙・黄・黄緑・青・白・灰・黒）を用意。光ファイバケーブルの識別に役立ちます。
●光IDFと光伝送装置間にはメイン管の金属フレキを、分岐管には実装密度を高める事ができるピココードタイプを使用。光ファイバをしなやかかつ強固に保護します。
●8心までの製品を標準化しております。

タイプ

柔軟性タイプ

材質

SUS304+軟質PVC

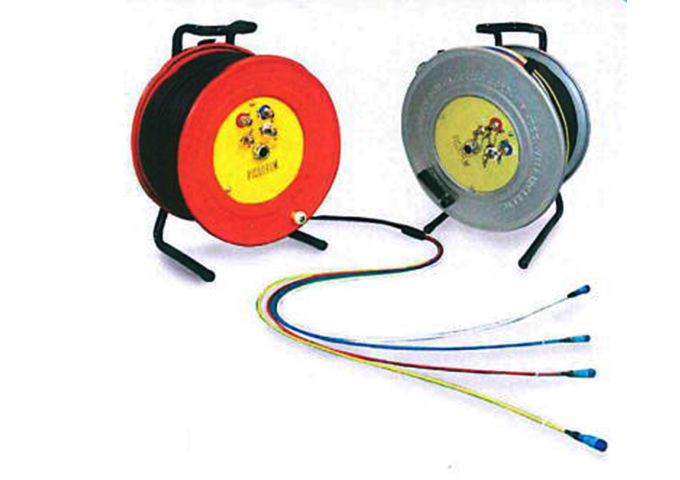

可搬型光ケーブルピコドラム

可搬型用ドラムに、ピコケーブル、ピコフレキをセットアップした一体型多芯ケーブルで、
そのまま布設現場に持ち込むことができます。

ドラム本体にコネクタを接続出来るため、１台のピコドラムでは対応できない
距離も複数のピコドラムを連結して対応できます。

ドラム本体の重量は約10kg。高所や足場の悪い現場でも、機動的な対応が可能です。

光ケーブル接続が、電線延長ケーブル並の容易さで行える業界待望の可動型ピコケーブル
「ピコドラム」。各種施設の光ケーブル仮設工事や、既存ケーブルの断線事故など
緊急時の短距離光ケーブル接続に最適です。

タイプ

柔軟性タイプ

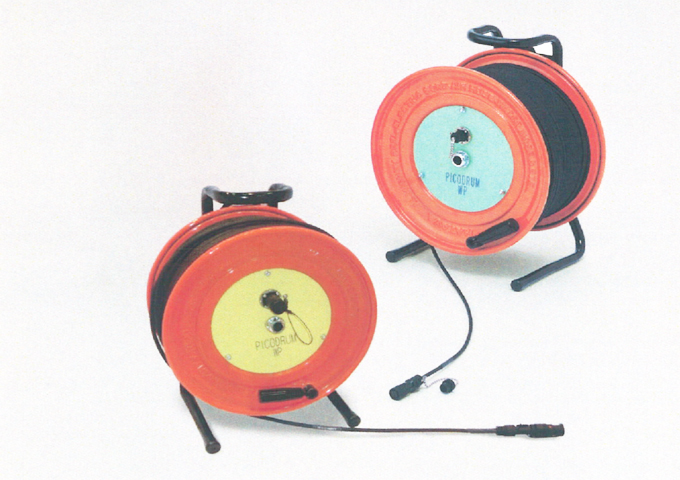

防水可搬型光ケーブルピコドラム

屋外での雨天時の使用状況にも耐えうる完全防水性（コネクタ嵌合時IP67クリア）を採用し、
光伝送経路への水の侵入を防止しました。

シングルモード及びマルチモードの光ファイバに対応し、FC形及びSC形コネクタ付き
ショートジャンパケーブルと組み合わせることで、各種伝送システムに幅広く適用できます。
従来の可搬型光ケーブル「PICODRUM」に防水コネクタを取付けた「PICODRUM/WP型」天候に
左右されることなく、屋外でのコネクタ接続可能が可能で、各種施設およびイベントの光ケーブル仮設工事や、
既設光回線の断線事故における緊急時の光伝送ライン復旧工事ができます。

タイプ

柔軟性タイプ
