フレックスシャフト　チューブなし　コンパクト設計　SFタイプ

軸受けにオイレスメタル（プッシュ）使用。
基本的には手回し（遠隔操作）用。
※掲載しているスペックは手回しを想定したもの。

メリット
インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である。反時計方向に回転時でも許容伝達トルクが80％までしか下がらない。

デメリット
低・中・高速回転にも対応できるが、その場合は大きな曲げ半径（目安はR≧50ｄ程度ｄはインナーシャフトの径）で使用しなければならない。
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。

フレキシブルシャフト　標準品チューブ付リモコン（遠隔操作）用 CSタイプ

フレキシブルシャフトは、回転動力を離れた位置へ伝達する優れものとして、産業界で活躍しています

軸受けにオイレスメタル（プッシュ）使用。
基本的には手回し（遠隔操作）用。
※掲載しているスペックは手回しを想定したもの。

メリット
インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である。反時計方向に回転時でも許容伝達トルクが80％までしか下がらない。

デメリット
低・中・高速回転にも対応できるが、その場合は大きな曲げ半径（目安はR≧50ｄ程度ｄはインナーシャフトの径）で使用しなければならない。
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。

フレキシブルシャフト 標準品チューブ付き DSタイプ

軸受けにオイレスメタル（プッシュ）使用。

メリット
ボールべアリングタイプより部品点数が少なく、部品に高い精度が必要ないので比較的ローコストと言える。
ボールべアリングタイプに比べるとラジアル荷重にも強く、軸に直接荷重が掛かる使用方法にもある程度対応できる。とにかく丈夫である。低・中・高速回転の全てに対応できる。

デメリット
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。
逆回転させて使用する（例えば右回転用を左回転させる）と許容伝達トルクが60％まで下がる。

フレキシブルシャフト 標準品チューブ付き DBタイプ

軸受けにボールベアリングを使用。

メリット
回転が静かで滑らか、振動や熱も発生しにくい。最も高性能型と言える。
低・中・高速回転の全てに対応でき、特に中・高速回転では力を発揮する。

デメリット
部品点数が多く、金具部品にある程度の精度が必要なため、コストは高めと言える。
ボールベアリングはラジアル荷重に弱いので、軸に直接荷重が掛かるような使用方法には向かない。
逆回転させて使用する（例えば右回転用を左回転させる）と許容伝達トルクが60％まで下がる。
※両回転用もあるが、大きな曲げ半径（目安はR≧50ｄ程度 ｄはインナーシャフトの径）で使用しなければならない。

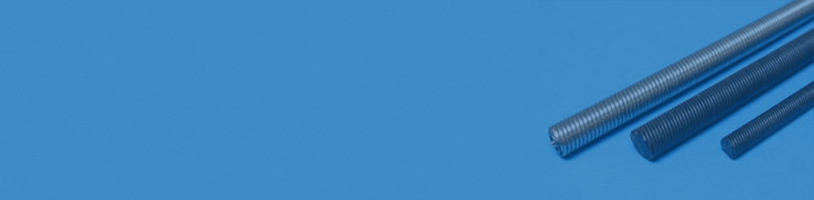

フレキシブルシャフト

回転伝達用、硬鋼線またはピアノ線あるいはSUS線を図のように内側に細い線を、外側に太い線を順に逆方向に密着巻きし、柔軟性と強度を持ちトルクを伝達します。シャフトを切断しても無反発処理により巻き解れません。
受注生産品です。

材質	ピアノ線・硬鋼線・SUS304
サイズ	内径1.0～

STチューブ （フレキシブルシャフト用保護管）

丸線と異形線を組み合わせ製造されており、屈曲性＆柔軟性に優れます。
※曲げた形状は保持しません。

中空フレキシブルシャフト

中空にする事により、フレキシブルシャフト内に光ファイバー・電線等を挿通し、トルク伝達が可能。その為、様々な用途に使用できるようになりました。
内径φ0.4より製作可能。

材質	ピアノ線・硬鋼線・SUS304
サイズ	内径0.4ｍｍ～

トルクコイル

株式会社ハギテックでは、極細～の精密なトルクコイルがご提供可能です。
最少径で内径0.24×外径0.55～の超極細トルクチューブ。対応可能材質はSUS304、316、301、ニチノール等。
非常に精密で表面も滑らかです。トルク伝達力、回転同期性に非常に優れています。
カスタムサイズや層数、持ち数はもちろん、丸線以外でも角線、精密な平板コイル等もご相談ください。

材質	SUS304・SUS316・SUS301
サイズ	内径0.24ｍｍ～

標準型フレキシブルシャフト

●特殊硬鋼線を右巻き、左巻き交互に数層巻いた構成で、強度と耐久性に優れる。
●各種用途に応じｍ右回転用、左回転用、左右両用、強力型等、自由に選べます。
●ご要望により、柔軟性も変化でき、直径φ50mmまで製作できます。
●医療向け外科手術用ドリルをはじめ、各種フレキシブル電動工具の回転伝達部へ

材質	通常は：特殊硬鋼線、他にピアノ線、SUS線

ハイトルク型フレキシブルシャフト

標準型フレキシブルシャフトと同等の最小曲げ半径で使用でき、 よりハイトルクに耐えるので軽量化が期待できます。

材質	通常は：特殊硬鋼線、他にピアノ線、SUS線
