レバーカップ（アルミ製）|株式会社ハギテック

P.2913

カテゴリ-２1目次に戻る

ホース継手目次

レバーカップ

333

特長
●液体・粘体・粒体・粉体などあらゆる業種の流体に使用できます。
●細かい指先の操作が不要なので、極寒での操作がしやすい。
●石化製品の搬送に長年の実績がある方式です。
●豊富な種類のガスケットを選べます。
●レバーの操作だけで、接続部の締付けと離脱ができます。

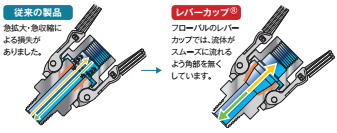

レバーカップ　従来品との比較

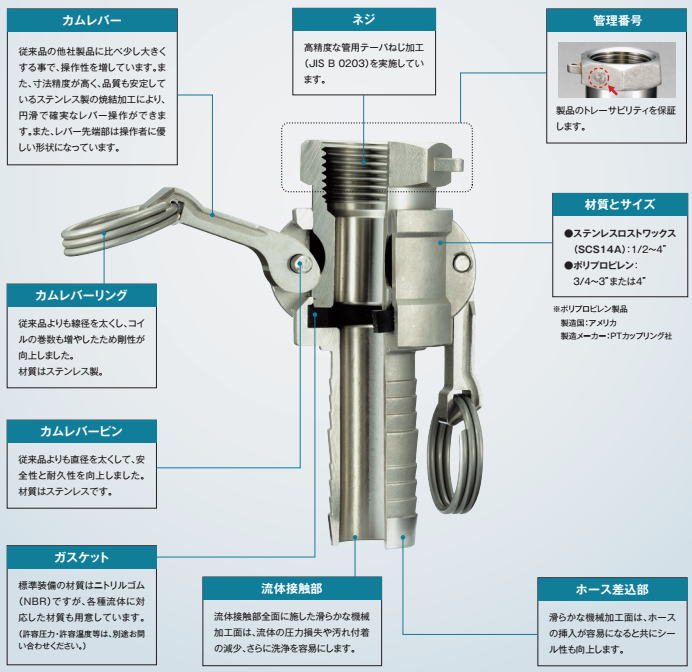

レバーカップ　部位

※この製品はアメリカ軍規格MIL-C-27487もしくはAA59326に基づいて作られたカムアンドグループカップリングです。
他社の機種とは互換性はありません。
また、その事は他社の製品と組合わせて使用される場合の性能について保証されるものではありません。

レバーカップ
アルミ製	ステンレス製	PP製
KLA	KLA	KLA
KLE	KLE	KLE
KLF	KLF	KLF
KLDP	KLDP	KLDP
KLC	KLC	KLD
KLD	KLD	KLB
KLB	KLB	KLC
KLDC	KLDC	KLDC

ガスケット
NBR	EPDM	フッ素ゴム	シリコーンゴム

■アルミ製

KLA

材質：A356-T6

単位：mm

商品コード	型式	呼び寸法(B)Rc	L1	L2	φD	φｄ	Ｈ	Ｆ(角形)
333-00932053	KLA-062	3/4	36	10.6	32	22	32.1	8
333-00932054	KLA-082	1"	43.9	10.4	36.7	24	37.5	8
333-00932055	KLA-102	1"1/4	52.7	12.7	45.5	30	47	10
333-00932056	KLA-122	1"1/2	54.2	12.7	53.4	37.8	55	12
333-00932057	KLA-162	2"	61.2	13	63	47.1	65	12

KLE

材質：A356-T6(3/4のみADC12)

単位：mm

商品コード	型式	呼び寸法(B)	φD1	φD2	φD3	φｄ1	φｄ2	L1	L2
333-00932058	KLE-062	3/4	21.4	32	34	14	21.5	88.2	50.7
333-00932059	KLE-082	1"	27.4	36.7	40	18	23	101.5	57
333-00932060	KLE-102	1"1/4	34.2	45.5	47	24.5	29.5	110	57.5
333-00932061	KLE-122	1"1/2	39.1	53.4	56	29	38	124	69.5
333-00932062	KLE-162	2"	51.8	63	66	41.5	47.5	144	81.5

KLF

材質：A356-T6

単位：mm

商品コード	型式	呼び寸法(B) R	L1	L2	φD	φｄ1	φｄ2	H	F
333-00932064	KLF-062	3/4	54.5	18.5	32	19.5	21	32.1	8
333-00932065	KLF-082	1"	63.9	20	36.7	25	24	37.5	8
333-00932066	KLF-102	1"1/4	73.2	20.5	45.5	33.5	30	47	10
333-00932067	KLF-122	1"1/2	76.2	22	53.4	39	38	55	12
333-00932068	KLF-162	2"	84.7	23	63	50.5	47.5	65	12

KLDP

材質：A356-T6

単位：mm

商品コード	型式	呼び寸法(B)	L1	L2	φD
333-00932069	KLDP-062	3/4	37.5	27.5	32
333-00932070	KLDP-082	1"	50.4	35.4	36.7
333-00932071	KLDP-102	1"1/4	57	42	45.5
333-00932072	KLDP-122	1"1/2	58.5	43.5	53.4
333-00932073	KLDP-162	2"	65.5	50.5	63

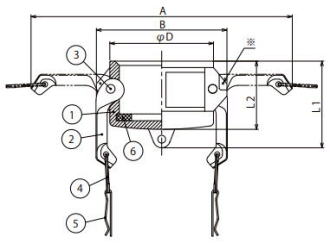

KLC

材質：A356-T6(3/4のみADC12)	※レバーロックピンを差し込むとカムレバーの戻りを防止します。

単位：mm

商品コード	型式	呼び寸法(B)	A	B	φD1	φD2	φｄ	L1	L2
333-00932074	KLC-062	3/4	114	61	21.4	41.5	12.5	82	50.8
333-00932075	KLC-082	1"	133	67.7	27.4	46.8	18.8	96	57
333-00932076	KLC-102	1"1/4	178	79.3	34.2	58.3	24.8	103	57.5
333-00932077	KLC-122	1"1/2	185	87.6	39.1	67	30.2	115	69.5
333-00932078	KLC-162	2"	196	96	51.8	75	43.4	133	81.5

KLCの部品材質表
番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数
1	ボディ	A356-T6	1	3	カムレバーピン	SUS301	2	5	レバーロックピン	SUS301	2
2	カムカバー	SUS301	2	4	リング	SUS304	2	6	パッキン	NBR	1

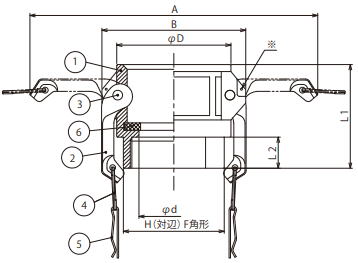

KLD

材質：A356-T6	※レバーロックピンを差し込むとカムレバーの戻りを防止します。

単位：mm

商品コード	型式	呼び寸法(B)	A	B	φD	φｄ	L1	L2	H	F
333-00932080	KLD-062	3/4	114	61	41.5	20	49.8	19	32.1	8
333-00932081	KLD-082	1"	133	67.7	48.8	27	58.3	19.8	37.5	8
333-00932082	KLD-102	1"1/4	178	79.3	58.3	34	67	22	47	10
333-00932083	KLD-122	1"1/2	185	87.6	67	41	69.5	24.2	55	12
333-00932084	KLD-162	2"	196	96	75	50.8	75.2	23.8	65	12

KLDの部品材質表
番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数
1	ボディ	A356-T6	1	3	カムレバーピン	SUS301	2	5	レバーロックピン	SUS301	2
2	カムカバー	SUS301	2	4	リング	SUS304	2	6	パッキン	NBR	1

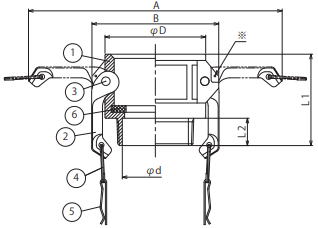

KLB

材質：A356-T6	※レバーロックピンを差し込むとカムレバーの戻りを防止します。

単位：mm

商品コード	型式	呼び寸法(B) R	A	B	φD	φｄ	L1	L2
333-00932086	KLB-062	3/4	114	61	41.5	19.6	48.8	18
333-00932087	KLB-082	1"	133	67.7	48.8	25.6	58.3	19.5
333-00932088	KLB-102	1"1/4	178	79.3	58.3	33.6	65	20
333-00932089	KLB-122	1"1/2	185	87.6	67	39.6	67	21.6
333-00932090	KLB-162	2"	196	96	75	51	75	23.5

KLBの部品材質表
番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数
1	ボディ	A356-T6	1	3	カムレバーピン	SUS301	2	5	レバーロックピン	SUS301	2
2	カムカバー	SUS301	2	4	リング	SUS304	2	6	パッキン	NBR	1

KLDC

材質：A356-T6	※レバーロックピンを差し込むとカムレバーの戻りを防止します。

単位：mm

商品コード	型式	呼び寸法(B)	A	B	φD	L1	L2
333-00932091	KLDC-062	3/4	114	61	41.5	44	32.8
333-00932092	KLDC-082	1"	133	67.7	46.8	55.8	40.8
333-00932093	KLDC-102	1"1/4	178	79.3	58.3	62	47
333-00932094	KLDC-122	1"1/2	185	87.6	67	62.5	47.5
333-00932095	KLDC-162	2"	196	96	75	68.5	53.5

KLDCの部品材質表
番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数
1	ボディ	A356-T6	1	3	カムレバーピン	SUS301	2	5	レバーロックピン	SUS301	2
2	カムカバー	SUS301	2	4	リング	SUS304	2	6	パッキン	NBR	1

■ お問合せ　お問合せはメール又はＦＡＸにてお願い致します。

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
