レバーカップ　PP製

333

レバーカップ
PP製
KLA	KLE	KLF	KLDP
KLD	KLB	KLC	KLDC
アルミ製はこちら
ステンレス製はこちら

ガスケット
NBR	EPDM	フッ素ゴム	シリコーンゴム

■PP製

KLA

単位：インチ

商品コード	型式	サイズ	ネジ(Rc)	L1	L2	L3	ｄ1	D1	A	B
333-28600501	KLA-064	20A	3/4	2.03	1.03	1.00	0.73	1.26	1.74	1.49
333-28600502	KLA-084	25A	1"	2.37	1.34	1.03	0.88	1.45	1.96	1.75
333-28600503	KLA-104	32A	1"1/4	2.56	1.56	1.00	1.13	1.79	2.28	2.03
333-28600504	KLA-124	40A	1"1/2	2.63	1.63	1.00	1.44	2.11	2.50	2.38
333-28600505	KLA-164	50A	2"	2.88	1.88	1.00	1.81	2.48	2.88	2.75

KLE

単位：インチ

商品コード	型式	サイズ	L1	L2	L3	D1	D2	D3	ｄ1	ｄ2
333-28600541	KLE-064	20A	3.2	2.0	1.25	0.81	0.70	1.3	0.44	0.75
333-28600542	KLE-084	25A	4.2	2.3	1.9	1.0	0.95	1.4	0.78	0.96
333-28600543	KLE-104	32A	4.4	2.5	1.9	1.3	1.2	1.0	0.97	1.0
333-28600544	KLE-124	40A	4.8	2.8	2.0	1.5	1.4	2.1	1.2	1.4
333-28600545	KLE-164	50A	5.1	3.0	2.1	2.0	1.9	2.5	1.7	1.8

KLF

単位：インチ

商品コード	型式	サイズ	ネジ (R)	L1	L2	L3	L4	D1	D2	D3	ｄ
333-28600551	KLF-064	20A	3/4	2.31	0.81	0.47	1.03	1.74	1.49	1.26	0.73
333-28600552	KLF-084	25A	1"	2.88	1.00	0.54	1.34	1.95	1.75	1.45	0.89
333-28600553	KLF-104	32A	1"1/4	3.06	1.00	0.50	1.56	2.28	2.03	1.79	1.13
333-28600554	KLF-124	40A	1"1/2	3.10	1.00	0.45	1.65	2.50	2.38	2.11	1.35
333-28600555	KLF-164	50A	2"	3.37	1.00	0.47	1.90	2.87	2.75	2.48	1.72

KLDP

単位：インチ

商品コード	型式	サイズ	L1	L2	D	ｄ
333-28600561	KLDP-064	20A	0.21	1.1	1.26	0.75
333-28600562	KLDP-084	25A	0.17	1.4	1.44	0.88
333-28600563	KLDP-104	32A	0.21	1.6	1.79	1.13
333-28600564	KLDP-124	40A	0.28	1.6	2.1	1.44
333-28600565	KLDP-164	50A	0.32	1.8	2.48	1.81

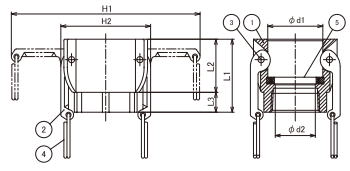

KLD

単位：インチ

商品コード	型式	サイズ	L1	L2	L3	D	ｄ1	ｄ2	H1	H2
333-28600531	KLD-064	20A	2.25	1.36	0.89	1.75	1.27	0.88	4.5	2.22
333-28600532	KLD-084	25A	2.7	1.81	0.89	2	1.46	1	5.09	2.56
333-28600533	KLD-104	32A	2.83	1.96	0.87	2.31	1.81	1.25	6.86	3.26
333-28600534	KLD-124	40A	2.8	2.06	0.74	2.44	2.12	1.53	7.15	3.55
333-28600535	KLD-164	50A	3.06	2.06	1	2.81	2.51	1.88	7.54	3.94

KLDの部品材質表
番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数
1	ボディ	ポリプロピレン	1	3	カムレバーピン	SUS303	2	5	パッキン	NBR	1
2	カムレバー	SUS304	2	4	リング	SUS304	2	-	-	-	-

KLB

単位：インチ

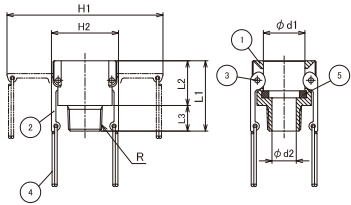

商品コード	型式	サイズ	ネジ (R)	L1	L2	L3	ｄ1	ｄ2	H1	H2
333-28600511	KLB-064	20A	3/4	2.15	1.36	0.79	1.27	0.72	4.5	2.22
333-28600512	KLB-084	25A	1"	2.88	1.81	1.07	1.46	0.97	5.1	2.57
333-28600513	KLB-104	32A	1"1/4	3.2	1.96	1.24	1.81	1.22	6.86	3.26
333-28600514	KLB-124	40A	1"1/2	3	2.06	0.94	2.12	1.47	7.15	3.55
333-28600515	KLB-164	50A	2"	3.2	2.3	0.9	2.51	1.84	7.54	3.94

KLBの部品材質表
番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数
1	ボディ	ポリプロピレン	1	3	カムレバーピン	SUS303	2	5	パッキン	NBR	1
2	カムレバー	SUS304	2	4	リング	SUS304	2	-	-	-	-

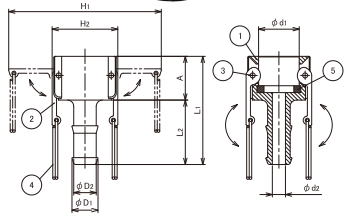

KLC

単位：インチ

商品コード	型式	サイズ	L1	L2	A	ｄ1	ｄ2	D1	D2	H1	H2
333-28600521	KLC-064	20A	3.33	1.97	1.36	1.27	0.45	0.81	0.70	4.51	2.11
333-28600522	KLC-084	25A	4.12	2.31	1.81	1.46	0.78	1.05	0.95	5.10	2.44
333-28600523	KLC-104	32A	4.40	2.44	1.96	1.81	0.97	1.31	1.20	6.86	3.26
333-28600524	KLC-124	40A	4.91	2.85	2.06	2.13	1.20	1.56	1.45	7.16	3.56
333-28600525	KLC-164	50A	5.53	3.38	2.15	2.51	1.71	2.06	1.94	7.54	3.84

KLCの部品材質表
番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数
1	ボディ	ポリプロピレン	1	3	カムレバーピン	SUS303	2	5	パッキン	NBR	1
2	カムレバー	SUS304	2	4	リング	SUS304	2	-	-	-	-

KLDC

単位：インチ

商品コード	型式	サイズ	L	D1	D2	ｄ
333-28600571	KLDC-064	20A	1.35	4.5	2.18	1.27
333-28600572	KLDC-084	25A	1.81	5.09	2.56	1.46
333-28600573	KLDC-104	32A	1.95	6.86	3.26	1.81
333-28600574	KLDC-124	40A	2	7.14	3.54	2.12
333-28600575	KLDC-164	50A	2.15	7.54	3.94	2.51

KLDCの部品材質表
番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数	番号	構成部品名称	材料	個数
1	ボディ	ポリプロピレン	1	3	カムレバーピン	SUS303	2	5	パッキン	NBR	1
2	カムレバー	SUS304	2	4	リング	SUS304	2	-	-	-	-
