■Zジョイント(ワンタッチフィッティング)

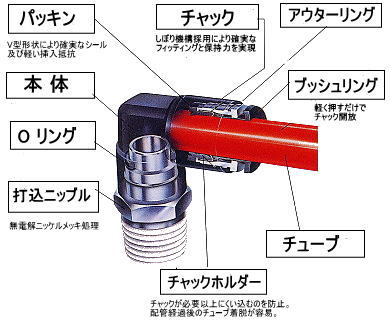

特徴:
軽くチューブを差し込むだけで、取付完了の工具不要ワンタッチ継手です。
●外径シール機構のため、チューブ内径と同一の流量が得られます。
●継手取付後、本体ネジ部を廻せる機構で配管方向を自由に変えることができるので狭いところでの配管作業も容易です。
●ネジ部はフッ素樹脂コーティングでシールテープ・シール剤不要の為、作業時間・作業工数が大幅に短縮できます。
AR118

ハーフユニオン 雌ユニオン エルボユニオン 両口エルボユニオン T型ユニオン
ストレートユニオン PT付Y型ユニオン  C型ユニオン 異径ストレートユニオン Zジョイントバリエーション
Zジョイント ハーフユニオン(ワンタッチ) 244
AR118
Zジョイント ハーフユニオン
コード 品番 適用チューブ外径mm 接続ネジPT,M 6角ネジmm
244-2301-01 ZH-045M 4 M5x0.8 10
244-2301-02 ZH-041 4 1/8 10
244-2301-03 ZH-042 4 1/4 14
244-2301-04 ZH-065M 6 M5x0.8 12
244-2301-05 ZH-061 6 1/8 12
244-2301-06 ZH-062 6 1/4 14
244-2301-07 ZH-063 6 3/8 17
244-2301-08 ZH-081 8 1/8 14
244-2301-09 ZH-082 8 1/4 14
244-2301-10 ZH-083 8 3/8 17
244-2301-11 ZH-101 10 1/8 17
244-2301-12 ZH-102 10 1/4 17
244-2301-13 ZH-103 10 3/8 17
244-2301-14 ZH-104 10 1/2 22
244-2301-15 ZH-122 12 1/4 19
244-2301-16 ZH-123 12 3/8 19
244-2301-17 ZH-124 12 1/2 22
244-2301-18 ZH-163 16 3/8 24
244-2301-19 ZH-164 16 1/2 24

Zジョイント 雌ユニオン(ワンタッチ) 244
AR118
Zジョイント 雌ユニオン
コード 品番 適用チューブ外径mm 接続ネジPT
244-2316-01 ZP-041 4 1/8
244-2316-02 ZP-042 4 1/4
244-2316-03 ZP-061 6 1/8
244-2316-04 ZP-062 6 1/4
244-2316-05 ZP-063 6 3/8
244-2316-06 ZP-081 8 1/8
244-2316-07 ZP-082 8 1/4
244-2316-08 ZP-083 8 3/8
244-2316-09 ZP-102 10 1/4
244-2316-10 ZP-103 10 3/8
244-2316-11 ZP-122 12 1/4
244-2316-12 ZP-123 12 3/8
244-2316-13 ZP-124 12 1/2
