塗料用ホースシリーズ 423

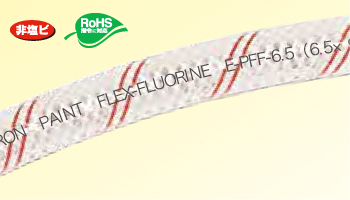

E-PFF(内層:フッ素樹脂/ETFE)
耐薬品製・撥水性に優れる4フッ化系フッ素樹脂(ETFE)を内層材に採用した積層型塗料用ホース



ホースの識別:赤い2本ラインはペイントフレックスフッ素の目印です。
(ナイロンタイプは青い糸2本です)
ほとんどの薬品に耐性があるフッ素樹脂ETFEを内層に採用。有機溶剤、水性塗料などにも優れた耐性と撥水性を有するため、塗色の多いラインでも洗浄工程やホース交換の作業時間低減につながり、さらに廃棄塗料の低減にもつながります。

特長
耐溶剤性
ホース内層材に4フッ化系フッ素樹脂を採用しているため、水性塗料、有機溶剤などにも優れた耐薬品性があるため、耐久性が向上します。
撥水性
ホース内層材の4フッ化系フッ素樹脂は、優れた非粘着性を有するため、ホース内の洗浄時間の短縮や廃棄塗料の低減に繋がります。
耐圧力
補強糸により1.5MPa(at20℃)まで連続使用が可能です。
柔軟性
積層構造により、従来のフッ素チューブ、ナイロンチューブと比較して柔軟性に優れるため、塗装ガンを持つ手首や腕への負担が軽減され作業性が向上します。
透明性
流体が確認しやすいナチュラル透明色です。

専用継手
専用継手を取り付ける事によって、ホースと継手のミスマッチによる事故が予防できます。

用途
自動車塗装用ホース、塗料用ホース、理化学実験用ホース、溶剤用ホース、シンナー用ホース、手吹き塗装ラインの塗料、有機溶剤、薬品の圧送用配管

流体
薬品、塗料、溶剤

専用ジョイントはこちら
技術資料はこちら
型式 品番 内径×外径
(mm)
使用圧力
(Mpa)
許容曲げ半径
(mm)
(at20℃)
使用温度
範囲
(℃)
定尺
(m)
標準
重量
(g/m)
梱包 色調
at 20℃ at 60℃
423-001-01-01 E-PFF-6.5-20M 6.5×9.5 0〜1.5 0〜0.7 50 -20〜60 20 55 フィルム巻 透明
423-001-01-02 E-PFF-6.5-100M 100 ボビン巻
積層補強糸入り構造の部品のため、専用継手をご使用ください。上記データは専用継手取付時のスペックになります。
※ホース外面でシールする継手(ワンタッチ継手など)は使用しないでください。
※ホース外装に塗料、有機溶剤が付着した場合は、直ちにふき取ってください。ホース外装が膨張劣化する可能性があります。

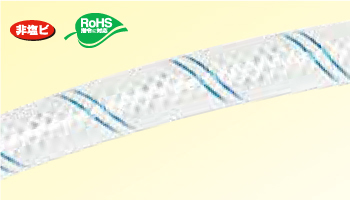

E-PFN(内層:ナイロン樹脂)
ホース内層材に耐溶剤性に優れるナイロン樹脂を採用した柔軟性と透明性に優れる積層型塗料用ホース



ホースの識別:青い糸2本ラインはペイントフレックス・ナイロンの目印です。
(ナイロンタイプは赤い糸2本)
特長
●  耐溶剤性
ホース内層材にナイロン樹脂を採用しているため、塗料、インク、有機溶剤などに優れた耐薬品性を有します。
耐圧力
補強糸により1.5MPa(at20℃)まで連続使用が可能です。
柔軟性
積層構造により、従来のナイロンチューブと比較して柔軟性に優れるため、塗装ガンを持つ手首や腕への負担が軽減され作業性が向上します。
透明性
流体が確認しやすいナチュラル透明色です。
専用継手
専用継手を取り付ける事によって、ホースと継手のミスマッチによる事故が予防できます。

用途
自動車塗装用ホース、塗料用ホース、理化学実験用ホース、溶剤用ホース、シンナー用ホース、手吹き塗装ラインの塗料、有機溶剤、薬品の圧送用配管

流体
薬品、塗料、溶剤

専用ジョイントはこちら
技術資料はこちら
型式 品番 内径×外径
(mm)
使用圧力
(Mpa)
許容曲げ半径
(mm)
(at20℃)
使用温度
範囲
(℃)
定尺
(m)
標準
重量
(g/m)
梱包 色調
at 20℃ at 60℃
423-002-01-01 E-PFN-6.5-20M 6.5×9.5 0〜1.5 0〜0.7 50 -20〜60 20 55 フィルム巻 透明
423-002-01-02 E-PFN-6.5-100M 100 ボビン巻
423-002-02-01 E-PFN-8.9-20M 8.9×12.1 80 20 75 フィルム巻
423-002-02-02 E-PFN-8.9-100M 100 ボビン巻
※積層補強糸入り構造の部品のため、専用継手をご使用ください。上記データは専用継手取付時のスペックになります。
※ホース外面でシールする継手(ワンタッチ継手など)は使用しないでください。
※ホース外装に塗料、有機溶剤が付着した場合は、直ちにふき取ってください。ホース外装が膨張劣化する可能性があります。
