塗料用ホースシリーズ専用ジョイント 423
塗料用ホースシリーズ専用ジョイント
型式 品番 タイプ 適合ホース ネジ シート形状 材質 重量
(g/ヶ)
423-100-01 E-FB-6.5-G1/4 メネジ
(固定)
E-PFF-6.5 G1/4 オスシート球面
※下記参照
真鍮
ニッケルメッキ
55
423-100-02 E-FB-6.5-G3/8 E-PFN-6.5 G3/8 65
423-100-03 E-FB-8.9-G1/4 E-PFN-8.9 G1/4 80
423-100-04 E-FB-8.9-G3/8 G3/8 90
423-101-01 E-FS-6.5-G1/4 E-PFF-6.5 G1/4 接液部
SUS304
55
423-101-02 E-FS-6.5-G3/8 E-PFN-6.5 G3/8 65
- E-EM-75-G1/4-B E-SV-7 G1/4 真鍮
ニッケルメッキ
55
- E-EM-75-G3/8-B G3/8 65
- E-EM-95-G3/8-B E-SV-9 G3/8 90
- E-EM-75-G1/4-S E-SV-7 G1/4 接液部
SUS304
55
- E-EM-75-G3/8-S G3/8 65

塗料用ホースシリーズ専用ジョイント
※ホースガイド付き
型式 品番 タイプ 適合ホース ネジ シート形状 材質 重量
(g/ヶ)
423-102-01 E-FBG-6.5-G1/4 メネジ
(固定)
E-PFF-6.5 G1/4 オスシート球面
※下記参照
真鍮
ニッケルメッキ
70
423-102-02 E-FBG-6.5-G3/8 E-PFN-6.5 G3/8 80
423-102-03 E-FBG-8.9-G1/4 E-PFN-8.9 G1/4 100
423-102-04 E-FBG-8.9-G3/8 G3/8 110
423-103-01 E-FSG-6.5-G1/4 E-PFF-6.5 G1/4 接液部
SUS304
70
423-103-02 E-FSG-6.5-G3/8 E-PFN-6.5 G3/8 80




エアホースシリーズ専用ジョイント 423
エアホースシリーズ専用ジョイント
型式 品番 タイプ 適合ホース ネジ シート形状 材質 重量
(g/ヶ)
423-100-01 E-FB-6.5-G1/4 メネジ
(固定)
E-AFC-6.5 G1/4 オスシート球面
※下記参照
真鍮
ニッケルメッキ
55
423-100-02 E-FB-6.5-G3/8 G3/8 65
423-100-03 E-FB-8.9-G1/4 E-AFC-8.9 G1/4 80
423-100-04 E-FB-8.9-G3/8 G3/8 90


エアホースシリーズ専用ジョイント
型式 品番 タイプ 適合ホース ネジ シート形状 材質 重量
(g/ヶ)
423-105-01 E-EMU-65-G1/4 メネジ
(ロータリー)
E-NF-6.5 G1/4 フラット平パッキン 真鍮
ニッケルメッキ
65
423-105-02 E-EMU-85-G1/4 E-NF-8.5 G1/4 75


エアホースシリーズ専用ジョイント
型式 品番 タイプ 適合ホース ネジ シート形状 材質 重量
(g/ヶ)
423-106-01 E-EM-65-G1/4 メネジ
(固定)
E-NF-6.5 G1/4 オスシート30° 真鍮
ニッケルメッキ
55
423-106-02 E-EM-85-G3/8 E-NF-8.5 G3/8 真鍮  80


エアホースシリーズ専用ジョイント
型式 品番 タイプ 適合ホース ネジ シート形状 材質 重量
(g/ヶ)
423-107-01 E-EO-65-R1/4 オネジ
(固定)
E-NF-6.5 R1/4 - 真鍮
ニッケルメッキ
45
423-107-02 E-EO-85-R3/8 E-NF-8.5 R3/8 80

■ホースジョイントネジ部のシート面形状

ホースジョイントネジ部のシート面形状
相手側はメスシートのGネジを測定してください。

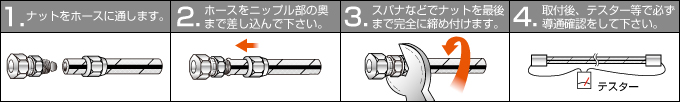

■専用継手の取付方法

専用継手の取付方法

6
