CC-Link Ver.1.10　CC-Link用入出力ターミナル端子台 96
ターミナル製品
入力ターミナル端子台型型　(ストリップ線)
形式:C16X-BT1V
●16点入力ユニット
●横型コモン端子搭載
●DINレール取り付けタイプ
●ストリップ線式

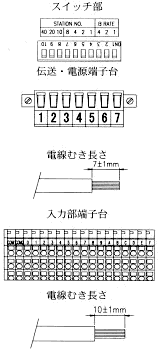

B RATE：伝送速度の設定
STATION NO：アドレスの設定
ピン配列
1 DA
2 DB
3 DG
4 SLD
5 +24V
6 24G
7 FG
ピン配列
1 0〜F
2 COM1
1 COM2
入力部仕様
絶縁方式 フォトカプラ絶縁
入力点数 16点
入力電流 約5mA
OFF電圧 3V 以下
ON電圧 15V 以上
応答時間 OFF→ON 0.2ms以下(DC24V時)
ON→OFF 0.2ms以下(DC24V時)
伝送速度 156Kbps/625Kbps/2.5Mbps
5.0Mbps/10Mbps(スイッチにて選択)
消費電力 40mA
質量 約145g
但し、入出力機器の消費電力は含みません。
P10
形式:C16X-BT1V-K
●16点入力ユニット
●横型コモン端子搭載
●直付けタイプ
●ストリップ線式

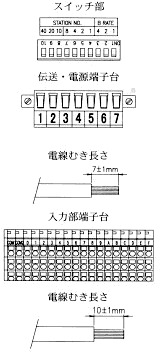

B RATE：伝送速度の設定
STATION NO：アドレスの設定
ピン配列
1 DA
2 DB
3 DG
4 SLD
5 +24V
6 24G
7 FG
ピン配列
1 0〜F
2 COM1
1 COM2
入力部仕様
絶縁方式 フォトカプラ絶縁
入力点数 16点
入力電流 約5mA
OFF電圧 3V 以下
ON電圧 15V 以上
応答時間 OFF→ON 0.2ms以下(DC24V時)
ON→OFF 0.2ms以下(DC24V時)
伝送速度 156Kbps/625Kbps/2.5Mbps
5.0Mbps/10Mbps(スイッチにて選択)
消費電力 40mA
質量 約147g
但し、入出力機器の消費電力は含みません。
P10
出力ターミナルコネクタ型(3線圧接）
形式:C16Y-AT1N
●16点出力ユニット
●縦型省スペース
●コネクタ3線圧接式

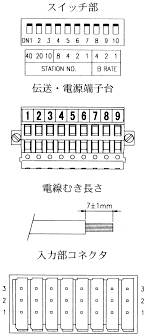

B RATE：伝送速度の設定
STATION NO：アドレスの設定
ピン配列
1 COM1
2 COM2
3 DA
4 DB
5 DG
6 SLD
7 +24V
8 24G
9 FG

ピン配列
3 COM2
2 YF〜Y0
1 COM1
出力部仕様
絶縁方式 フォトカプラ絶縁
出力点数 16点
定格負荷電圧 DC12/24V
使用電圧範囲 DC10.2〜26.4V
最大負荷電流 約500mA/1点
応答時間 OFF→ON 0.5ms以下
ON→OFF 1.5ms以下(抵抗負荷)
伝送速度 156Kbps/625Kbps/2.5Mbps
5.0Mbps/10Mbps(スイッチにて選択)
消費電力 50mA
質量 約146g
但し、入出力機器の消費電力は含みません。
P12
形式:C32Y-AT1N
●32点出力ユニット
●縦型省スペース
●コネクタ3線圧接式

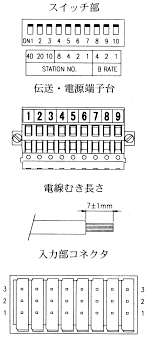

B RATE：伝送速度の設定
STATION NO：アドレスの設定
ピン配列
1 COM1
2 COM2
3 DA
4 DB
5 DG
6 SLD
7 +24V
8 24G
9 FG

ピン配列
3 COM2
2 YF〜Y0
1 COM1
出力部仕様
絶縁方式 フォトカプラ絶縁
出力点数 32点
定格負荷電圧 DC12/24V
使用電圧範囲 DC10.2〜26.4V
最大負荷電流 約500mA/1点
応答時間 OFF→ON 0.2ms以下(DC24V時)
ON→OFF 0.2ms以下(DC24V時)
伝送速度 156Kbps/625Kbps/2.5Mbps
5.0Mbps/10Mbps(スイッチにて選択)
消費電力 65mA
質量 約207g
但し、入出力機器の消費電力は含みません。
P12
