オムニフィットチューブコネクター(OMNIFIT)の特長
<スタンダードコネクター>
基本的に細径キャップには外径1〜4mm、太径キャップには5〜8mmの範囲であれば、外径の異なるチューブを自由に接続できるユニバーサルチューブコネクターです。標準付属のフッ素ゴム(フロロカーボンエラストマー)製Oリングを使ってナイロン、ポリエチレン、ポリウレタン、フッ素樹脂、ガラスや金属などの硬質チューブ、パイプが簡単に接続可能です。
コネクターボディはフッ素樹脂(PTFE)を精密加工。シール材はフッ素ゴム製Oリング、ON/OFF用のバルブはKel-F(PCTFE)製です。
ポリプロピレン(PP)製の細径キャップは流路のカラーコード化がしやすいように10色(黒・茶・赤・橙・黄・緑・青・紫・灰・白色)があります。太径キャップはデルリン(ポリアセタール樹脂)製。
コネクター内部構造はスタンダードコネクターの断面図を参照ください。
オートクレーブ減菌(+121℃)可能。

《オールフッ素樹脂コネクター》
細径キャップには外径0.5〜4.0mm、太径キャップには4〜10mmの範囲であれば、外径の異なるフッ素樹脂チューブを自由に接続できるユニバーサルチューブコネクターです。使用チューブ外径に見合うフッ素樹脂コーン(別売、バルブ付きオールフッ素樹脂製コネクター参照)が別途必要です。
コネクターボディはフッ素樹脂(PTFE)を精密加工。シール材はフッ素樹脂製コーン。ON/OFF用バルブはKel-F(PCTFE)製。
細径キャップはテフゼル(ETFE)製、太径キャップはフッ素樹脂製です。
コネクター内部構造はオールフッ素樹脂製コネクターの断面図を参照ください。耐熱は+200℃。
オムニフィット チューブコネクター

オムニフィット® チューブコネクター

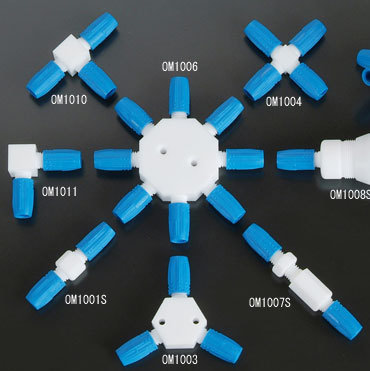

1A オムニフィット スタンダードコネクター スタンダードコネクター 2A オムニフィット バルブ付きスタンダードコネクター バルブ付きスタンダードコネクター
3A オムニフィット バルブ付きオールフッ素樹脂製コネクター オールフッ素樹脂製スモールボアコネクター 4A オムニフィット オールフッ素樹脂製スモールボアコネクター オールフッ素樹脂製コネクター
5A オムニフィット オールフッ素樹脂製コネクター バルブ付きオールフッ素樹脂製コネクター 6A 六角ヘッドナット グリッパーフィッティングシステム
7A スタンダードコネクター式 フローディレクトバルブ付きコネクター
(スタンダードコネクター式)
8A 高圧コネクター式 フローディレクトバルブ付きコネクター
(高圧コネクター式)
9A エキストラコネクター エキストラコネクター 10A 細径コネクター専用アクセサリー 細径コネクター専用アクセサリー
11A 特殊形状アダプター 特殊形状アダプター 12A フッ素樹脂チューブ フッ素樹脂チューブ
13A ヘッドナット インバーテッドコーンフィッティングシステム 14A オムニグリップフィッティングシステム オムニグリップフィッティングシステム
15A グリッパーフィッティングシステム グリッパーフィッティングシステム 16A フランジフィッティングシステム フランジフィッティングシステム

※RoHS対応に関してはお問い合わせください。
