オムニフィット® ■スタンダードコネクター        237/106/244

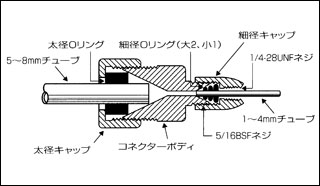

《スタンダードコネクター断面図》
スタンダードコネクター断面図

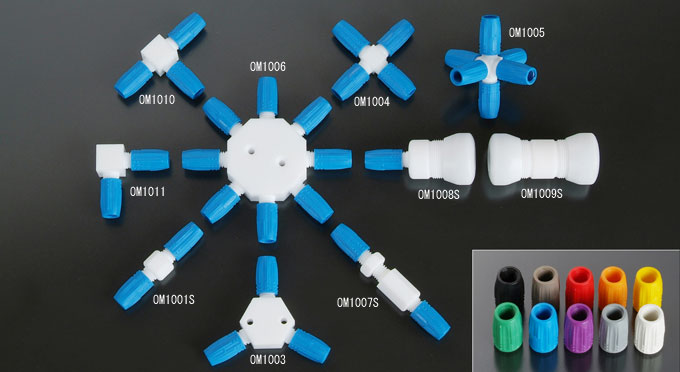

コード番号 品  名 ・ サ イ ズ (入数1個)
 OM1001S
細径2方コネクター(全長54mm)
 OM1007S

隔壁用細径2方コネクター(全長74mm)

(隔壁の穴径8〜10mm、厚み8mmまで)
 OM1011
細径2方L型コネクター(34×34mm)
 OM1003
細径3方コネクター(半径34mm)
 OM1010
細径3方T型コネクター(55×34mm)
 OM1004
細径4方コネクター(全長52mm)
 OM1005
細径6方コネクター(全長52mm)
 OM1006
細径8方コネクター(半径40mm)
 OM1008S
異径コネクター(全長54mm)
 OM1009S
太径コネクター(25φ×52mm)
サイズは目安で、使用チューブ径により多少異なります。
※斜線の製品は現在、生産中止品となっております。
(2020年2月27日)
●色付きポリプロピレン(PP)製細径キャップ内に標準でフッ素ゴム(フロロカーボンエラストマー)製細径Oリングが3個(大・2個、小・1個)付属し、外径1〜4mmの範囲で硬質チューブやパイプが接続できます。
●乳白色のデルリン(ポリアセタール樹脂)製太径キャップ内にはフッ素ゴム製太径Oリングが1個付属し、外径5〜8mmの範囲で硬質チューブやパイプの接続が可能です。
●フッ素樹脂(PTFE)製のコネクターボディ内の穴径は、細径および異径コネクターが1.5mm、太径コネクターが4.7mmです。
●付属のOリングの代わりに別売のフッ素樹脂コーンを使えば接液部をオールフッ素樹脂にすることができ、使用できるフッ素樹脂チューブの範囲を多少広げることもできます(参照オールフッ素樹脂製コネクターバルブ付きオールフッ素樹脂製コネクター)
●使用しない接続口はOリングを取り除き、ブランクフッ素樹脂コーン(穴なし)に交換すれば簡単に閉鎖可能
別売、バルブ付きオールフッ素樹脂製コネクターを参照ください。
●チューブ接続耐圧は一般的に340kPaです。
●色付きPP製細径キャップは全10色あり、流路のカラーコード化に便利です。その他のスペアパーツはバルブ付きスタンダードコネクターを参照ください
チューブ接続方法は[タイプ1]または[タイプ2] を、細径キャップ専用アクセサリーはこちらを参照ください

※RoHs対応に関してはお問い合わせください。





オムニフィット® ■バルブ付きスタンダードコネクター                      237/106/244

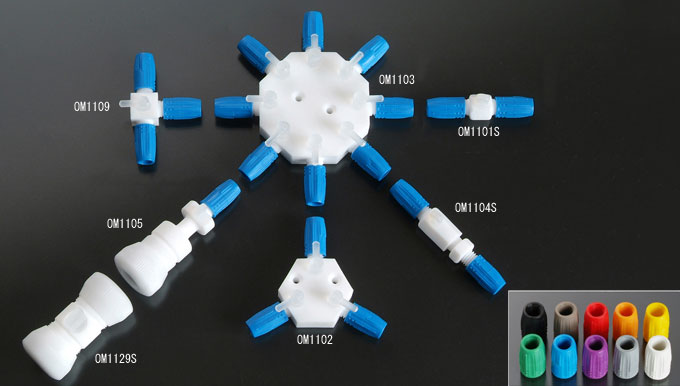

オムニフィット バルブ付きスタンダードコネクター

コード番号 品  名 ・ サ イ ズ(入数1個)
 OM1101S
バルブ付き細径2方コネクター (全長54mm)
 OM1104S
バルブ付き隔壁用細径2方コネクター
(全長74mm)
(隔壁の穴径8〜10mm、厚み8mmまで)
OM1102
バルブ付き細径3方コネクター (半径36mm)
 OM1109
活栓バルブ付き細径3方T型コネクター
(55mm×34mm)
(360°回転式でハンドルの指す方向が閉じる)
 OM1103
バルブ付き細径8方コネクター (半径47mm)
 OM1105
バルブ付き異径コネクター (全長68mm)
OM1129S
バルブ付き太径コネクター (25φ×54mm)
 サイズは目安で、使用チューブ径により多少異なります。
※斜線の製品は現在、生産中止品となっております。
(2023年1月25日)
《スペアパーツリスト》
コード番号 品  名 入数
OM1401
細径Oリング小(フッ素ゴム製)
10個
OM1402

細径Oリング大(フッ素ゴム製)

10個
OM1403
太径Oリング(フッ素ゴム製)
1個
OM1300
※1
下記参照

細径キャップ(ポリプロピレン製)
(黒・茶・赤・橙・黄・緑・青・紫・灰・白色の10色あり、色指定も可能)

10個
OM1326
太径キャップ(デルリン製)
1個
OM1405
細径Oリング小(シリコン製)
10個
OM1406
細径Oリング大(シリコン製)
10個
※斜線の製品は現在、生産中止品となっております。
(2022年9月28日)

 ※1. OM1300は各色及びMIXを表しておりましたが、下記の通り各色設定いたしました。
コード番号 品  名
OM1300 オムニフィット細径キャップ(PP)黒
OM1301 オムニフィット細径キャップ(PP)茶
OM1302 オムニフィット細径キャップ(PP)赤
OM1303 オムニフィット細径キャップ(PP)橙
OM1304 オムニフィット細径キャップ(PP)黄
OM1305 オムニフィット細径キャップ(PP)緑
OM1306 オムニフィット細径キャップ(PP)青
OM1307 オムニフィット細径キャップ(PP)紫
OM1308 オムニフィット細径キャップ(PP)灰
OM1309 オムニフィット細径キャップ(PP)白
OM1310 オムニフィット細径キャップ(PP)MIX

●スタンダードコネクターにON/OFF用のKel-F(PCTFE)製バルブが付いています。
●色付きポリプロピレン(PP)製細径キャップ内に標準でフッ素ゴム(フロロカーボンエラストマー)製細径Oリングが3個(大・2個、小・1個)付属し、外径1〜4mmの範囲で硬質チューブやパイプが接続できます。
●乳白色のデルリン(ポリアセタール樹脂)製太径キャップ内にはフッ素ゴム製太径Oリングが1個付属し、外径5〜8mmの範囲で硬質チューブやパイプの接続が可能です。
●フッ素樹脂(PTFE)製の細径および異径コネクターボディ内の穴径は1.5mm、バルブ穴径は1.3mm。太径コネクター(OM1129Sのみ)内の穴径は4.7mm、バルブ穴径は4.5mmです。
●付属のOリングの代わりに別売のフッ素樹脂コーンを使えば接液部をオールフッ素樹脂にすることができ、使用できるフッ素樹脂チューブの範囲を多少広げることもできます。参照オールフッ素樹脂製コネクターバルブ付きオールフッ素樹脂製コネクター
●使用しない接続口はOリングを取り除き、ブランクフッ素樹脂コーン(穴なし)に交換すれば簡単に閉鎖可能。
別売、バルブ付きオールフッ素樹脂製コネクターを参照ください。。
●チューブ接続耐圧は一般的に340kPaです。
●色付きPP製細径キャップは全10色あり、流路のカラーコード化に便利です。その他のスペアパーツは上記を参照ください。
チューブ接続方法は、[タイプ1]または[タイプ2]を、細径キャップ専用アクセサリーはこちらをを参照ください

※RoHs対応に関してはお問い合わせください。
