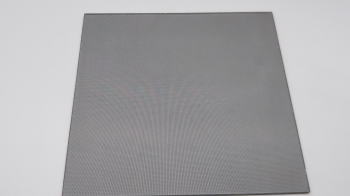

シールドウインドー
043
特 長
各種透明樹脂パネルと特殊導電性メッシュを一体成型
透過性を必要とする開口部(窓・扉)や、表示部のシールド対策に最適
高透過性メッシュもラインナップ
ポリカーボネイト板は、難燃グレード品を使用

 製品仕様
構造タイプ  メッシュタイプ  メッシュ
密度
パネル材質  全光線透過率 パネル厚
(選択)
S:シングル 1:高透過性メッシュ #100 P:ポリカーボネイト板 >65% 2mm/3mm
A:アクリル板
2:一般メッシュ #100 P:ポリカーボネイト板 >52%
A:アクリル板
#132 P:ポリカーボネイト板 >58%
A:アクリル板
W:ダブル 1:高透過性メッシュ #100 P:ポリカーボネイト板 >59% 4mm/6mm
2:一般メッシュ #100 P:ポリカーボネイト板 >48%
※別途特別仕様についてはお問い合わせ下さい。

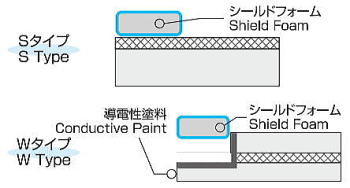

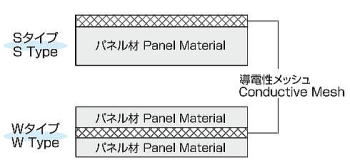

 構造図 加工例

オススメ:シールドガスケットや導電性布テープと併用ください。

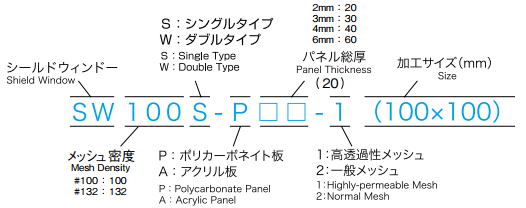

 型式表記 【例】

型  式
SW100S-P20-1-□
SW100S-A20-1-□
SW100S-P30-1-□
SW100S-A30-1-□
SW100S-P20-2-□
SW100S-A20-2-□
SW100S-P30-2-□
SW100S-A30-2-□
SW132S-P20-2-□
SW132S-A20-2-□
SW132S-P30-2-□
SW132S-A30-2-□
SW100W-P40-1-□
SW100W-P60-1-□
SW100W-P40-2-□
SW100W-P60-2-□

※□内に加工サイズを記載してください。
