POM 樹脂バルブ 1/4

 700
【 特長 】
ポリアセタール材質主体の樹脂バルブです。
1.6MPaまでの高圧力(20℃時)迄使用可能です。

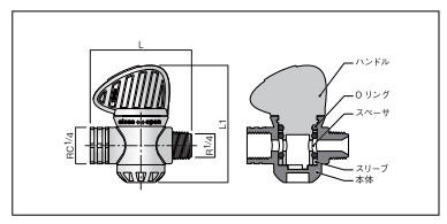

型式 メスネジ オスネジ L(mm) L1(mm)
700-JV-0808-MF-POM Rc1/4 R1/4 51.2 57.6

材質 ハンドル ポリアセタール
Oリング NBR
スペーサー ポリアセタール
スリーブ ポリアセタール
本体 ポリアセタール
最高使用圧力 1.6MPa(20℃時)
使用温度範囲 -20℃〜90℃
本体
ハンドル

※使用温度が高くなりますと、耐圧は下がりますのでご注意ください。









PP 樹脂バルブ 1/4

 700
【 特長 】
耐薬品性に優れたPP材質主体の樹脂バルブです。
生産ライン、工作機械、食品機械、医療機器部品まで幅広くご使用頂けます。

型式 メスネジ オスネジ L(mm) L1(mm)
700-JV-0808-MF-PP Rc1/4 R1/4 51.7 58.8

材質 ハンドル ガラス入りポリプロピレン
Oリング EPDM
スペーサー ガラス入りポリプロピレン
スリーブ ガラス入りポリプロピレン
本体 ガラス入りポリプロピレン
最高使用圧力 0.8MPa(20℃時)
使用温度範囲 4℃〜90℃
本体 グレー
ハンドル

※使用温度が高くなりますと、耐圧は下がりますのでご注意ください。







PVDF 樹脂バルブ 1/4

 700
【 特長 】
耐薬品性&耐熱性に優れたPVDF材質主体の樹脂バルブです。
医療・薬品・食品装置部品等にご使用頂けます。

型式 メスネジ オスネジ L(mm) L1(mm)
700-JV-0808-MF-PVDF Rc1/4 R1/4 51.8 59.0

材質 ハンドル ポリフッ化ビニリデン
Oリング FKM
スペーサー ポリフッ化ビニリデン
スリーブ ポリフッ化ビニリデン
本体 ポリフッ化ビニリデン
最高使用圧力 0.8MPa(20℃時)
使用温度範囲 -20℃〜110℃
本体 ナチュラル
ハンドル ナチュラル

※使用温度が高くなりますと、耐圧は下がりますのでご注意ください。





樹脂バルブ (タケノコタイプ)

 700
【 特長 】
PP材質主体の軽量、コンパクトなバルブでホース配管に最適です。
型式 適合ホース(mm) タケノコ外径(mm) ボディ内径(mm)
700-TAV-H12 9-11 12 10
700-TAV-H16 13-15 16 10
700-TAV-H17 14-16 17 10
700-TAV-H20 17-19 20 10
700-TAV-H25 22-24 25 10
 ※型式の数字表示は、適合ホースとは異なります。
  ホースの選定の際には、上記タケノコ外径サイズをご参照願います。

材質 本体 ポリプロピレンPP
バルブ ポリプロピレンPP
Oリング EPDM
最高使用圧力 0.8Mpa(20℃時)
使用温度範囲 0〜60℃

※使用温度が高くなりますと、耐圧は下がりますのでご注意ください。




樹脂バルブ (オスネジタイプ)

 700
【 特長 】
PP材質主体の軽量、コンパクトなバルブでホース配管に最適です。
型式 オスネジ オスネジ ボディ内径(mm)
700-TAV-VMM12 R1/2 R1/2 10
700-TAV-VMM34 R3/4 R3/4 10

材質 本体 ポリプロピレンPP
バルブ ポリプロピレンPP
Oリング EPDM
最高使用圧力 0.8Mpa(20℃時)
使用温度範囲 0〜60℃

※使用温度が高くなりますと、耐圧は下がりますのでご注意ください。

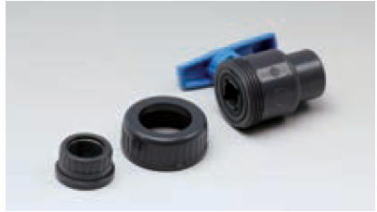

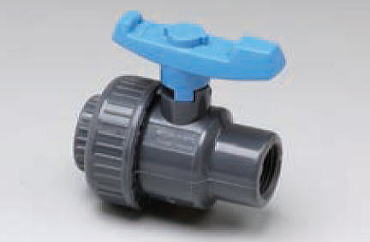

樹脂ボールバルブ PVC 片側ユニオン仕様

 700
【 特長 】
PVC材質の樹脂ボールバルブでセットが簡単で、メンテナンス等に最適です。

型式 メスネジ メスネジ
700-TP-BV-12PVC Rc1/2 Rc1/2
700-TP-BV-20PVC Rc3/4 Rc3/4
700-TP-BV-25PVC Rc1 Rc1
700-TP-BV-32PVC Rc1-1/4 Rc1-1/4
700-TP-BV-40PVC Rc1-1/2 Rc1-1/2
700-TP-BV-50PVC Rc2 Rc2

材質 本体・ナット PVC
バルブ PVC
ハンドル・ステム PVC
ホールシート PTFE
Oリング EPDM
サポートOリング EPDM
最高使用圧力 1MPa(20℃時)
使用温度範囲 -20〜90℃
ボディ グレー
ハンドル

※使用温度が高くなりますと、耐圧は下がりますのでご注意ください。




PP ニードルバルブ

 700
【 特長 】
PP製のニードルバルブで精密な流量調整が可能です。

型式 700-NVL-1212G 700-NVH-1212G

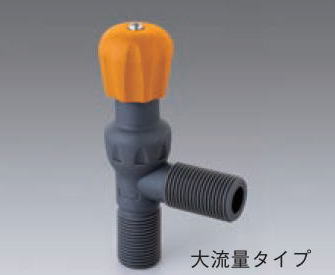

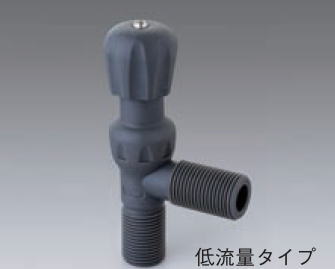

タイプ 低流量 大流量
流量(l/h) 10-100 100-1000
オスネジ G1/2 G1/2
L(mm) 50.0 50.0
L1(mm) 108-122 108-122

低流量 大流量
材質 バルブ本体 ポリプロピレン ポリプロピレン
ハンドル ポリプロピレン ポリプロピレン
Oリング EPDM バイトン
ハンドル取付ネジ
最高使用圧力 0〜0.8Mpa(20℃時)
使用温度範囲 4℃〜90℃
本体 グレー グレー
ハンドル グレー オレンジ

※使用温度が高くなりますと、耐圧は下がりますのでご注意ください。
