塩ビ管継手
255

■仕様
材質:硬質PVC

■型式ご指定方法
エルボタイプでサイズ13の場合
例:2553-8399-01

品番→ 2553-8399 2553-8398 2553-8397 2553-8396 2553-8395
品番末尾↓ タイプ エルボ 45°エルボ チーズ ソケット バルプ用ソケット
-01 サイズ 13 13 13 13 13
-02 16 16 16 16 16
-03 20 20 20 20 20
-04 25 25 25 25 25
-05 30 30 30 30 30
-06 40 40 40 40 40
-07 50 50 50 50 50
-08 65 65 65 65 65
-09 75 75 75 75 75
-10 100 100 100 100 100
-11 125 125 125 125 125
-12 150 150 150 150 150

 バルプ用ソケット 2553-8395-**

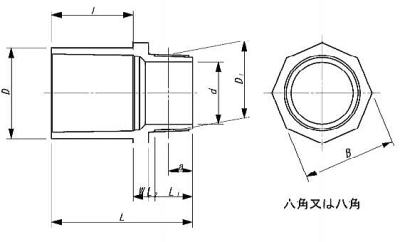

図面

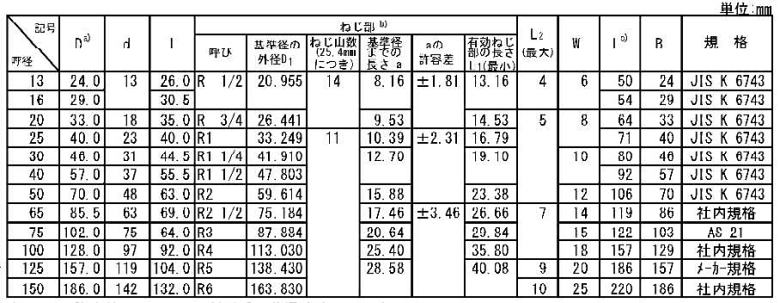

寸法表


注 a) Dの許容差は、TS・HITS継手受口共通寸法図による。
注 b) ねじ部は、JIS B 0203のテーパおねじに準じる。
注 c) Lの許容差は、+5/-2mmとする。
