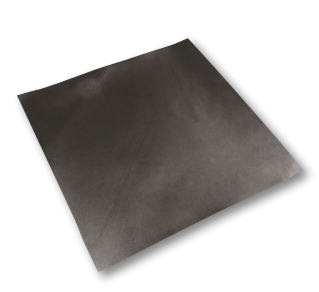

高性能グラファイトシート

255

●熱伝導率が高く、効率的に熱移動をさせます。
●折り曲げが可能で、柔軟性があり超薄型で高いEMIシールド
効果を備えています。
●用意に切断・トリミングできます。

■仕様
・下面加工：両面テープ（耐熱温度100℃・耐電圧1kV）
・熱伝導率：面方向/1500W/m・K、厚さ方向/5W/m・K
・熱拡散率：8.5cm²/s
・密度：2.1ｇ/cm³
・導電率：＞13000S/cm
・曲げテスト：10000times
・使用温度範囲：-40～+400℃
（グラファイトシート単体性能）
・難燃性：V-0、UL94
・熱容量：0.895J/g-K
・片面接着タイプ

コード	サイズ（mm）
2554-2423-01	140×140×0.025
2554-2423-02	140×70×0.025

ポリイミド積層板　（750㎛）

255

●プラズマ処理により表面を活性化したポリイミドフィルムを
積層・熱圧着した積層板です。
●接着剤レスのため耐熱性に優れます。

■仕様
・厚み：750㎛
・引張強度：170MPa
・曲げ強度：120MPa
・体積抵抗率：1×10¹⁵Ω・cm
・表面抵抗：1×10¹⁴Ω
・耐熱温度：連続200℃/ 短期400℃

コード	サイズ（mm）
2554-1357-01	360×360×0.75

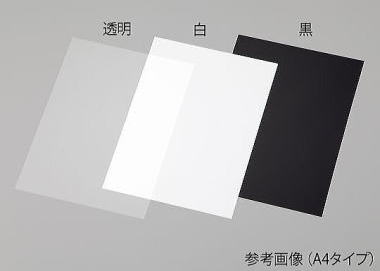

ポリイミドフィルム

255

＜特注品・カット加工品＞

■仕様
・材質：ポリイミド
・色：透明、白、黒

コード		色	サイズ
A4サイズ(10枚入)	520mm×20m	色	厚さ（㎛）
2554-1355-01	2554-1356-01	透明	25
2554-1355-02	2554-1356-02	白	13
2554-1355-03	2554-1356-03		25
2554-1355-04	2554-1356-04		50
2554-1355-05	2554-1356-05		75
2554-1355-06	2554-1356-06		125
2554-1355-07	2554-1356-07	黒	13
2554-1355-08	2554-1356-08		25
2554-1355-09	2554-1356-09		50

[入数]
A4サイズ：1袋（10枚入）
520mm×20m：1巻（20m巻）
