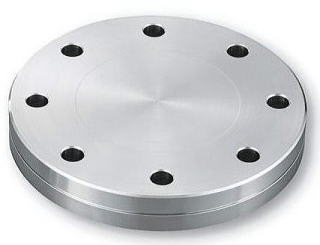

固定ブランクフランジ

255

2553-677-03

2553-677-01

■仕様
材質：SUS304

コード	仕様
2553-677-01	ICF34ブランクフランジ
2553-678-01	ICF34ブランクフランジM4タップ付き
2553-677-02	ICF70ブランクフランジ
2553-678-02	ICF70ブランクフランジM6タップ付き
2553-677-03	ICF114ブランクフランジ
2553-678-03	ICF114ブランクフランジタップ付き
2553-677-04	ICF152ブランクフランジ
2553-678-04	ICF152ブランクフランジタップ付き
2553-677-05	ICF203ブランクフランジ
2553-678-05	ICF203ブランクフランジタップ付き
2553-677-06	ICF253ブランクフランジ
2553-678-06	ICF253ブランクフランジタップ付き
2553-677-07	ICF305ブランクフランジ
2553-677-08	ICF356ブランクフランジ

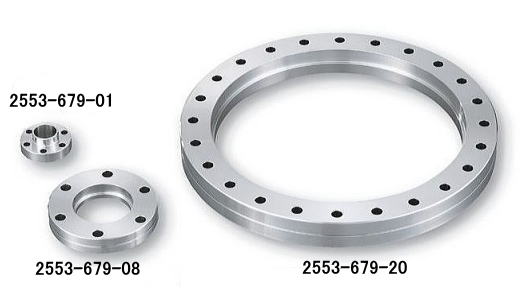

固定穴あきフランジ

255

■仕様
材質：SUS304

コード	型番	仕様
2553-679-01	ICF34-φ17.3-FH	ICF34φ17.3穴明フランジ
2553-679-02	ICF34-φ19.1-FH	ICF34φ19.1穴明フランジ
2553-679-03	ICF34-φ19.1-FT	ICF34φ19.1穴明フランジM4タップ付き
2553-679-04	ICF70-φ27.2-FH	ICF70穴明フランジφ27.2
2553-679-05	ICF70-φ34-FH	ICF70穴明フランジφ34
2553-679-06	ICF70-φ38-FH	ICF70穴明フランジφ38
2553-679-07	ICF70-φ41-FH	ICF70穴明フランジφ41
2553-679-08	ICF70-φ42.7-FH	ICF70穴明フランジφ42.7
2553-679-09	ICF70-φ34-FT	ICF70穴明フランジタップ付きφ34
2553-679-10	ICF70-φ38-FT	ICF70穴明フランジタップ付きφ38
2553-679-11	ICF70-φ41-FT	ICF70穴明フランジタップ付きφ41
2553-679-12	ICF70-φ42.7-FT	ICF70穴明フランジタップ付きφ42.7
2553-679-13	ICF114-φ60.5-FH	ICF114穴明フランジφ60.5
2553-679-14	ICF114-φ63.5-FH	ICF114穴明フランジφ63.5
2553-679-15	ICF114-φ63.5-FT	ICF114穴明フランジタップ付きφ63.5
2553-679-16	ICF152-φ101.6-FH	ICF152穴明フランジφ101.6
2553-679-17	ICF152-φ101.6-FT	ICF152穴明フランジタップ付きφ101.6
2553-679-18	ICF203-φ153-FH	ICF203穴明フランジφ153
2553-679-19	ICF203-φ154-FT	ICF203穴明フランジタップ付きφ153
2553-679-20	ICF253-φ203-FH	ICF253穴明フランジφ203
2553-679-21	ICF253-φ203-FT	ICF253穴明フランジタップ付き

変換フランジ

255

■仕様
材質：SUS304

コード	仕様
2553-676-01	NW16-ICF34変換フランジ
2553-676-02	NW25-ICF34変換フランジ
2553-676-03	NW16-ICF70変換フランジ
2553-676-04	NW25-ICF70変換フランジ
2553-676-05	NW40-ICF70変換フランジ

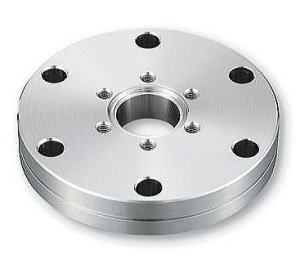

変換フランジ(ゼロレングス)

255

■仕様
材質：SUS304

コード	仕様
2553-680-01	ICF70-34変換フランジ
2553-680-02	ICF114-34変換フランジ
2553-680-03	ICF114-70変換フランジ
2553-680-04	ICF152-34変換フランジ
2553-680-05	ICF152-70変換フランジ
2553-680-06	ICF152-114変換フランジ
2553-680-07	ICF203-34変換フランジ
2553-680-08	ICF203-70変換フランジ
2553-680-09	ICF203-114変換フランジ
2553-680-10	ICF203-152変換フランジ
2553-680-11	ICF253-70変換フランジ
2553-680-12	ICF253-114変換フランジ
2553-680-13	ICF253-152変換フランジ
2553-680-14	ICF253-203変換フランジ

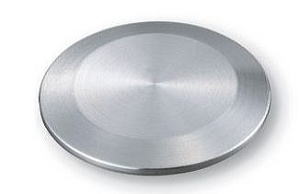

ブランキングフランジ

255

■仕様
材質：アルミニウム

コード	タイプ	A×B（mm）
2554-489-01	KF10	30×6
2554-489-02	KF16	30×6
2554-489-03	KF25	40×6
2554-489-04	KF40	55×6
2554-489-05	KF50	75×6

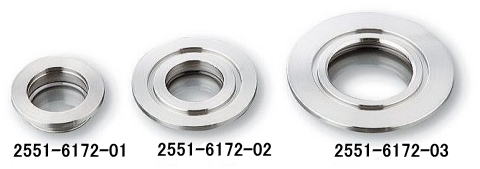

NWビューイングポート

255

●ISO規格NW真空フランジ用ののぞき窓です。

■仕様
材質：SUS304・硼珪酸ガラス

コード	外径×高さ(mm)	ガラス部直径(φmm)
2551-6172-01	φ40×13	30
2551-6172-02	φ55×10	30
2551-6172-03	φ75×10	50

変換フランジ

255

■仕様
材質：SUS304

コード	仕様
2553-675-01	NW16+Rｃ1/2テーパーメネジ
2553-675-02	NW25+Rｃ1/2テーパーメネジ
2553-675-03	NW25+Rｃ3/8テーパーメネジ
2553-675-02	NW25+Rｃ1/4テーパーメネジ

ノズル

255

■仕様
材質：アルミニウム

コード	フランジタイプ	A×B×L（mm）
2554-490-01	KF16	15×10×40
2554-490-02	KF25
2554-490-03	KF40

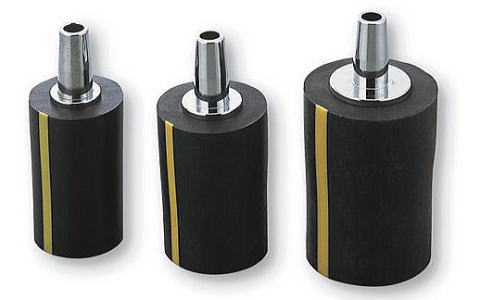

吸引口変換アダプター

255

●真空ﾎﾟﾝﾌﾟの吸引口と真空ゴムホースのサイズが合わない場合に使用できます。

■仕様
材質：BS(クロムメッキ)製・ゴム

コード	真空ﾎﾟﾝﾌﾟ吸気口径(mm)	変換口径(mm)
2551-8786-01	φ16	φ9
2551-8786-02	φ16	φ12
2551-8786-03	φ23	φ9
2551-8786-04		φ12
2551-8786-05		φ16
2551-8786-06	φ30	φ9
2551-8786-07		φ12
2551-8786-08		φ16
2551-8786-09		φ22

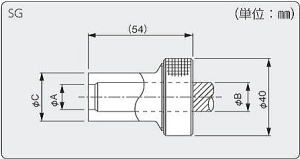

シールポート

255

●真空計を真空容器に取り付ける際に使用する真空配管部品です。

■仕様
材質：SUS304

コード		A(mm)	B(mm)	C(mm)
2553-8110-01	(DG)	16	15	21.7
2553-8110-02	(DG)	19	18	21.7
2553-8110-03	(SG)	13	15	25
2553-8110-04	(SG)	16	18	28
