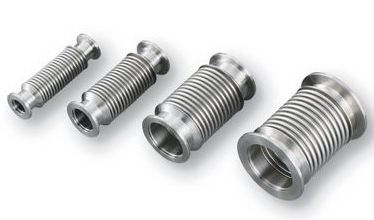

フレキシブルベローズ
255

■仕様
● 材質：SUS304

型式 型番 タイプ L×B(mm)
2554-488-01 F816 KF16 100×20
2554-488-02 F825 KF25
2554-488-03 F840 KF40
2554-488-04 F850 KF50


成型ベローズ（コンフラットフランジ）



■仕様
●圧力条件：内部/真空、外部/大気圧
●温度条件：20℃（ベーキング時最大250℃）
● 材質：ベローズ/SUS316L、
            フランジ/ステンレス（SUS304L）
●リーク量：1×10-9Pa・ｍ3/ｓ以下
●繰り返し寿命：1万回
●フランジ形状：標準型/両端固定フランジ通し穴、
                       型番末尾K/固定×回転フランジ通し穴


型式 型番 バネ定数
(N/mm)		 有効面積
(㎝2)
2553-8157-01 CF34 58.5 1.1
2553-8157-02 CF70 9.1 10
2553-8157-03 CF114 6.8 26
2553-8157-04 CF152 9.7 76.3
2553-8157-05 CF203 12.8 162.5
2553-8157-06 CF253 42.5 295.6
2553-8157-07 CF34K 58.5 1.1
2553-8157-08 CF70K 9.1 10
2553-8157-09 CF114K 6.8 26
2553-8157-10 CF152K 9.7 76.3
2553-8157-11 CF203K 12.8 162.5
2553-8157-12 CF253K 42.5 295.6

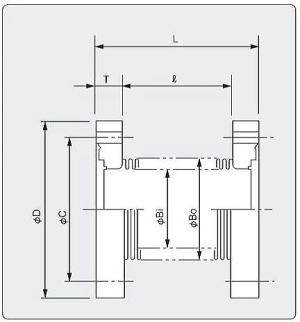

■サイズ表　（単位：mm）
型番 Bi Bo ｌ D T C 取付穴 L動作範囲
CF34 9.7 13.5 30.6 33.8 7.2 27 6-4.4 44～46
CF70 30.2 41 54.6 69.3 12.7 58.7 6-6.8 72～88
CF114 50.1 65 60 113.5 17.5 92.2 8-8.5 83～107
CF152 90.1 107 65.4 151.6 19.8 130.3 16-8.5 92～118
CF203 134.7 153 70.2 202.4 22.4 181.1 20-8.5 101～129
CF253 180 208 80.8 253.2 24.6 231.9 24-8.5 114～146


成型ベローズ（JIS真空フランジ）



■仕様
●圧力条件：内部/真空、外部/大気圧
●温度条件：20℃(ベーキング時最大250℃)
●材質：ベローズ/SUS316L、フランジ/SUS304
●作動条件：軸方向変位のみ
●リーク量：1×10-7Pa・m3/ｓ以下
●繰り返し寿命：1万回
●フランジ形状：JIS　B2290
   (フランジA/VG、フランジB/VF)
型式 型番 バネ定数
(N/mm)		 有効面積
(cm2)
2553-8087-01 IF20 10 6.1
2553-8087-02 IF25 8.4 9.2
2553-8087-03 IF40 5.1 20.3
2553-8087-04 IF50 5 26
2553-8087-05 IF65 3.6 39.5
2553-8087-06 IF80 6 58.5
2553-8087-07 IF100 7.8 105.2
2553-8087-08 IF125 11.7 162.5
2553-8087-09 IF150 13.6 218
2553-8087-10 IF200 33.2 362.7
2553-8087-11 IF250 80.9 581.7
2553-8087-12 IF300 92.9 819.4
2553-8087-13 IF350 90.5 1013.4
2553-8087-14 IF400 80.3 1271.1
2553-8087-15 IF500 530.6 2062.9

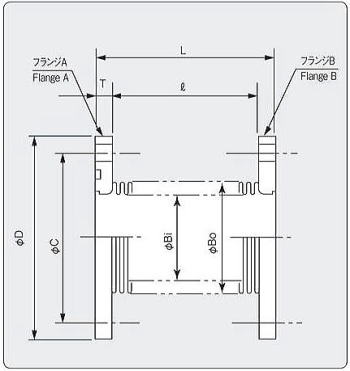

■サイズ表　（単位：mm）
型番 Bi Bo ｌ D T C 取付穴 L動作範囲
IF20 22.9 33 44 80 8 60 4-10 54～64
IF25 28.6 40 49 90 70 57～70
IF40 43.6 58 70 105 10 85 74～100
IF50 50.1 65 85 120 100 85～118
IF65 61.9 80 90 145 120 4-12 83～128
IF80 77.6 95 86 160 12 135 89～124
IF100 106.5 125 185 160 8-12 88～124
IF125 134.7 153 76 210 185 82～112
IF150 157.2 176 235 210
IF200 199.8 230  93 300 16 270 8-15 98～144
IF250 254.3 290 350 320 12-15 105～140
IF300 306 340 118 400 370 130～162
IF350 340.2 378.2 110 450 20 420 128～162
IF400 380.9 423.7 520 480 12-19 128～163
IF500 497 528  106 625 22 585 16-19 134～160


成型ベローズ（コンフラットおよび端管接続）


■仕様
●圧力条件：内部/真空、外部/大気圧
●温度条件：20℃(ベーキング時最大250℃)
●材質：ベローズ/SUS316L、フランジ/SUS304L
●リーク量：1×10-9Pa・m3/ｓ以下
●繰り返し寿命：1万回
●フランジ形状：コンフラッドフランジ接続
    および端管接続用

型式 型番 バネ定数
(N/mm)		 有効面積
(cm2)
2553-8156-01 IC18A 17 2
2553-8156-02 IC25A 9.2 3.7
2553-8156-03 IC32A 9.4 6.1
2553-8156-04 IC40A 7.7 10.2
2553-8156-05 IC65A 8.1 26
2553-8156-06 IC100A 9.3 77.8
2553-8156-07 IC150A 17.1 162.5
2553-8156-08 IC200A 47.1 303.3
2553-8156-09 IC18B 8.6 2
2553-8156-10 IC25B 4.7 3.7
2553-8156-11 IC32B 4.8 6.1
2553-8156-12 IC40B 3.9 10.2
2553-8156-13 IC65B 4.3 26
2553-8156-14 IC100B 5 77.8
2553-8156-15 IC150B 9 162.5
2553-8156-16 IC200B 24.1 303.3
■サイズ表　（単位：mm）
型番 Bi Bo ｌ D T LY L動作範囲
IC18A 12.9 19 50 18 1  10 67～72
IC18B 100 114～124
IC25A 17.4 26 50 25.4 1.5 65～73
IC25B 100 110～126
IC32A 22.9 33 50 31.8 64～74
IC32B 100 108～128
IC40A 30.2 42 50 38.1 63～74
IC40B 100 105～130
IC65A 50.1 65 50 63.5 2 15 67～88
IC65B 100 108～144
IC100A 90.1 109 50 101.6 64～90
IC100B 100 102～148
IC150A 134.7 153 50 152.4 3 20 77～98
IC150B 100 115～156
IC200A 180  213 45 203.2  30 86～117
IC200B 90 112～175


成型ベローズ（端管付）


■仕様
●圧力条件：内部/真空、外部/大気圧
●温度条件：20℃(ベーキング時最大250℃)
●材質：ベローズ/SUS316L、フランジ/SUS316
●リーク量：1×10-9Pa・m3/ｓ以下
●繰り返し寿命：1万回
●フランジ形状：端管
型式 型番 バネ定数
(N/mm)		 有効面積
(cm2)
2553-8155-01 PF10 15.7 2
2553-8155-02 PF16 14.7 3
2553-8155-03 PF25 7 6.1
2553-8155-04 PF40 5.4 20.3
2553-8155-05 PF50 5.2 26
2553-8155-06 PF63 7.6 55.6
2553-8155-07 PF80 5.3 77.8
2553-8155-08 PF100 6.9 105.2

 ■サイズ表　（単位：mm）
型番 Bi Bo ｌ D ｔ1 T L動作範囲
PF10 12.9 19 50 17.3 1.65 10 67～73
PF16 16.1 23 21.7 2.1 66～74
PF25 22.9 33 65 27.2 15 87～103
PF40 43.6 58 75 42.7 2.8 90～120
PF50 50.1 65 85 60.5 20 110～140
PF63 76.3 92 76.3 3 108～142
PF80 90.1 109 100 89.1 120～160
PF100 106.5 125 114.3 25 130～170


成型ベローズ（ISO　KFフランジ）


■仕様
●圧力条件：内部/真空、外部/大気圧
●温度条件：20℃(ベーキング時最大250℃)
●材質：ベローズ/SUS316L、フランジ/SUS316
●リーク量：1×10-9Pa・m3/ｓ以下
●繰り返し寿命：1万回
●フランジ形状：ISO KFフランジ
型式 型番 バネ定数
(N/mm)		 有効面積
(cm2)
2553-8088-01 KF10 15.7 2
2553-8088-02 KF16 14.7 3
2553-8088-03 KF25 7 6.1
2553-8088-04 KF40 5.4 20.3
2553-8088-05 KF50 5.2 26
2553-8088-06 KF63 7.6 55.6
2553-8088-07 KF80 5.3 77.8
2553-8088-08 KF100 6.9 105.2
■サイズ表　（単位：mm）
型番 Bi Bo ｌ D A T L動作範囲
KF10 12.9 19 50 30 12.2 20 87～93
KF16 16.1 23 17.2 86～94
KF25 22.9 33 65 40 26.2 96～111
KF40 43.6 58 75 55 41.2 100～130
KF50 50.1 65 85 75 52.2 110～140
KF63 76.3 92 87 70.2 108～142
KF80 90.1 109 100 114 83.2  25 130～170
KF100 106.5 125 134 102.2
