AseptiQuikX シリーズ
メディカルグレードポリカーボネート

244

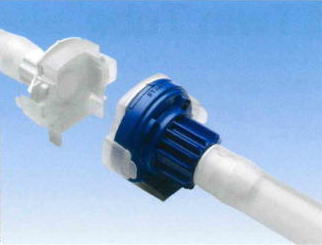

AseptiQuikXコネクタ-は、無菌ではない環境でも簡単・迅速にチュープとチュープとの無菌接続ができる、1インチのチュープに対応した製品です。
「TWIST-PULL-TWIST」の仕組みにより、簡単な操作で薬液等を輸送できますので、誤操作によるリスクを低減させることが可能です。
また、頑丈にできているため、他の機器を追加することなく高い安全性が確保できます。このシングルユース技術により、バイオ医薬品や再生医療用機器のメーカーが必要とするような無菌環境が簡単に構築できます。

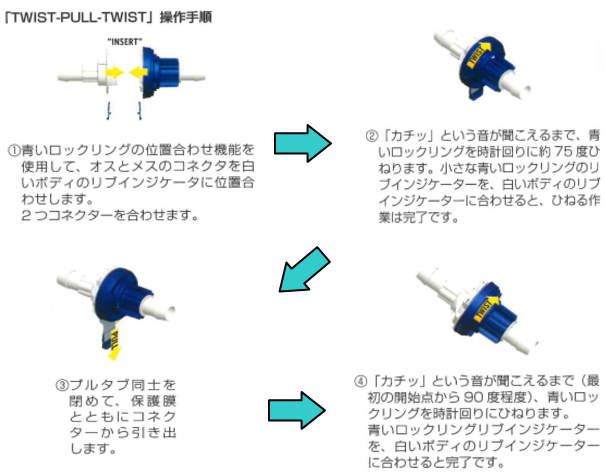

「TWIST-PULL-TWIST」デザイン
・直感的な3段階の接続プロセスにより、誤操作のリスクを低減します
保護膜とプルタブ・カバー
・双方の保護膜を、同時にかつ安全に取り外しできます
堅牢な構造
・無菌接続用の機器が無い場所でも使用できる信頼性と実績を提供します

一体化されたロックリング
・外れるのを防ぎ、確実に接続します

CPCクリック
・完成した接続状態を音で確認

材質
本体：ポリカーボネートUSPクラスⅥ(ホワイト)
ロックリング:ポリカーボネートUSPクラスⅥ(ブルー)
プルタブ:く標準型〉ポリカーボネートUSPクラスⅥ(ブルー)
　　　　　く高温仕様〉ポリカーボネートUSPクラスⅥ(ホワイト)
キャップ：ポリプロピレンUSPクラスⅥ(クリアー）
シール：シリコーンゴムUSPクラスⅥシ-ル
保護膜:<標準型>ポリエチレンUSPクラスⅥ
　　　　<高温仕様>疎水性ポリエチルサルホンUSPクラスⅥ
使用圧力:0.4MPa以下
使用温度範囲：4℃～40℃

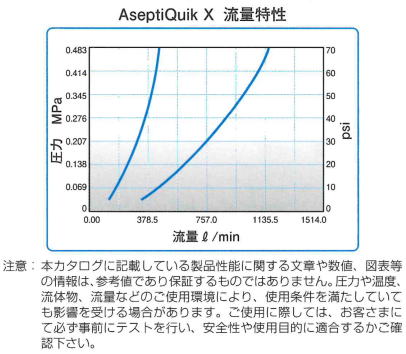

フローレート：Cv=14.4(最大)
滅菌：<ガンマ線>最大50kGy<オートクレープ＞
　　　　最高130℃で30分間(高温仕様のみ)
接続端：19.1mm(3/4インチ)、25.4mm(1インチ)タケノコ
　　　　および1-1/2インチサニタリー

■カップリングボディ

ポリカーボネート（青色プルタブ付き）

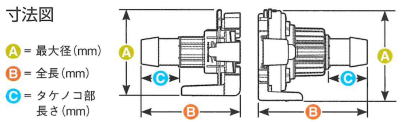

接続端	チューブサイズ内径（ｍｍ）	型式	A	B	C
3/4"タケノコ	19.1	AQX17012	90	99.9	38.1
1"タケノコ	25.4	AQX17016	90	102.7	38.9
1-1/2"サニタリー	-	AQX33024	90	106.2	44

ポリカーボネート（白色プルタブ付き）（高温仕様）

接続端	チューブサイズ内径（ｍｍ）	型式	A	B	C
3/4"タケノコ	19.1	AQX17012HT	90	99.9	38.1
1"タケノコ	25.4	AQX17016HT	90	102.7	38.9
1-1/2"サニタリー	-	AQX33024HT	90	106.2	44

■カップリング・インサート

ポリカーボネート（青色プルタブ付）

接続端	チューブサイズ内径（ｍｍ）	型式	A	B	C
3/4"タケノコ	19.1	AQX22012	95.6	110.3	38.1
1"タケノコ	25.4	AQX22016	95.6	113.1	38.9
1-1/2"サニタリー	-	AQX44024	95.6	116.4	44.2

ポリカーボネート（白色プルタブ付き）（高温仕様）

接続端	チューブサイズ内径（ｍｍ）	型式	A	B	C
3/4"タケノコ	19.1	AQX22012HT	95.6	110.3	38.1
1"タケノコ	25.4	AQX22016HT	95.6	113.1	38.9
1-1/2"サニタリー	-	AQX44024HT	95.6	116.4	44.2
