PLQ2シリーズ
ノンスピルカップリング
244
PLQ2シリーズは重要な電子機器の保護に最適で,信頼性が高く、液ダレのない着脱が可能なプラスチック製カップリングです。スーパーエンジニアリングプラスチックを使用して設計されたPLQ2シリースのコネクターは、軽量で耐薬品性に優れ、UL94規格V-0準拠の難燃性で、エレクトロニクス製品の液体冷却に最適な使いやすい設計になっています。この革新的なコネクターにより、高流量を可能にして液体冷却システムを効率化します。また、CPC社が独自開発したバルプの技術を使用して、液ダレせず長期間使用できるように設計開発されています。

用途
・EV急速充電スタンド      ・燃料電池車
・スーパーコンピュータ     ・サーバー
・エネルギー変換機器     ・発電機
・医療機器(MRIなど)      ・レーザー機器
・インバーター装置       ・ドローン など
特長
・高性能な樹脂の使用
・軽量で耐久性があり、冷却液との化学的適合性があります
・液冷用途向けの特別な設計
・腐食に強く、継続的な接液に耐えることができます
・低い圧力損失
・液冷システムの効率を高めます
・信頼性の確保と過酷な製品試験
・寸法安定性や化学的適合性、1OOOO回の着脱実験を実施
・シールの固着を防止
・着脱する期間が空いても、安全に作業を行えます
・マルチシール構造・シールが1カ所破損しても漏れないフェイルセーフ設計です
・樹脂製
・金属よりも熱伝導率が低いので、カップリングからの放熱を防き、保温性に優れています
材質
主部品:ポリフェニルサルホン(PPSU)
バルブおよびラッチ:ボリサルフォン
バルブスプリング:ステンレス
外部スプリング:ステンレス
シール:EPDM
使用圧力:真空〜0.83MPa
使用温度範囲:-17℃〜115℃
適合チューブ内径:6.4mm(1/4インチ)
着説時の液ダレ量:0MPaで切断時・・・0.015cc以下、0.83MPaで切断時・・・0.063cc以下
接続するごとに入る空気量:1回あたり0.063cc以下

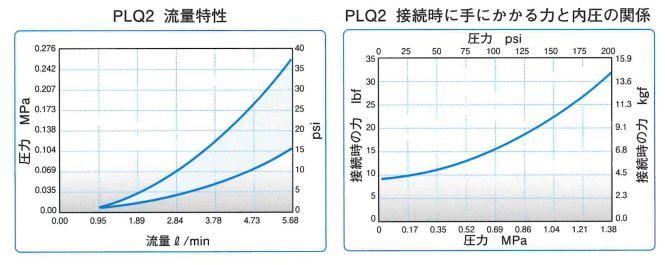

注意
・本カタログに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。
  圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。
  ご使用に際しては、お客さまにて必す事前にテストを行い、安全性や使用目的に適合するかご確認下さい。

カップリング・ボディ
インライン
@軟質チューブ用タケノコ接続(ホースバーブ)

チューブサイズ
内径(in)
内径
(mm)

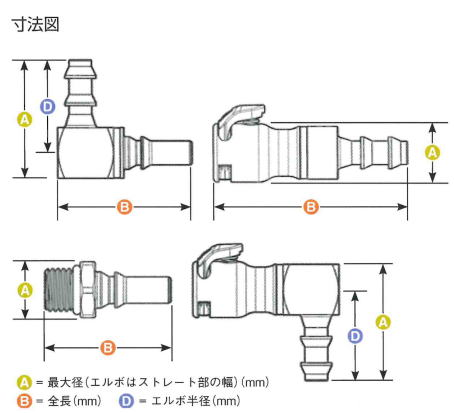

型式 弁付き A B
1/4" 6.4 PLQ2D1704LRED 16 53.3
1/4" 6.4 PLQ2D1704LBLU 16 53.3
 ※10個単位販売です。
ネジ取付け
Aネジ取付け(おすネジ、SAE)

ネジ規格 型式 弁付き A B
SAE-4 PLQ2D3004RED 16 43.4
SAE-4 PLQ2D3004BLU 16 43.4
※10個単位販売です。
Bネジ取付け(おすネジ、Gネジ/BSPPネジ)
ネジ規格 型式 弁付き A B
1/8"BSPP(G1/8) PLQ2D3102RED 16 41.9
1/8"BSPP(G1/8) PLQ2D3102BLU 16 41.9
※10個単位販売です。
エルボ
C軟質チューブ用タケノコ接続(ホースバーブ)

チューブ
サイズ内径(in)
内径
(mm)
型式 弁付き A B D
1/4" 6.4 PLQ2D3304LRED 16 43.9 39.9
1/4" 6.4 PLQ2D3304LBLU 16 43.9 39.9
※10個単位販売です。

カップリングインサート
インライン
D軟質チューブ用タケノコ接続(ホースバーブ)

チューブサイズ
内径(in)
内径
(mm)
型式  弁付き A B
1/4" 6.4 PLQ2D2204LRED 16 49.8
1/4" 6.4 PLQ2D2204LBLU 16 49.8
※10個単位販売です。
ネジ取付け
Eネジ取付け(おすネジ、SAE)

ネジ規格 型式 弁付き A B
SAE-4 PLQ2D4604RED 16 38.6
SAE-4 PLQ2D4604BLU 16 38.6
※10個単位販売です。
Fネジ取付け(おすネジ、Gネジ/BSPPネジ)

ネジ規格 弁付き 型式 A B
1/8"BSPP(G1/8) PLQ2D4702RED 16 37.1
1/8"BSPP(G1/8) PLQ2D4702BLU 16 37.1
※10個単位販売です。
エルボ
G軟質チューブ用タケノコ接続(ホースバーブ)

チューブサイズ
内径(in)
内径
(mm)
弁付き 型式 A B D
1/4" 6.4 PLQ2D2304LRED 16 39.1 35.1
1/4" 6.4 PLQ2D2304LBLU 16 39.1 35.1
※10個単位販売です。
