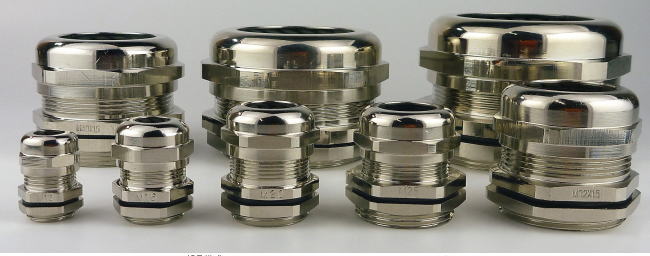

メタルケーブルグランド(低コスト・軽量タイプ) 654

特長
真鍮・ステンレス仕様で強度が高く、従来品と比べコストを大幅に抑える事が可能。
ステンレス製品には高い「耐衝撃性」「耐食性」「耐熱性」を誇る、SUS304を使用。
国際防水等級IP68に分類され、機器内の精密部品をしっかりと保護します。
ニトリルゴム(NBR)を使用し、耐油性に優れます。
各製品在庫多数取り揃えています。
・RoHS 2対応 ・UL適合品 ・CE認証品

仕様
使用温度範囲:-40℃〜100℃(瞬時120℃)

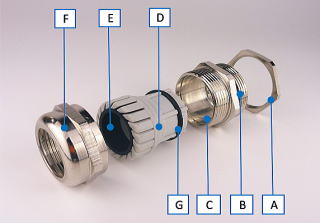

部品構成   仕様

記号 部位 材質
MAシリーズ SSシリーズ
A ロックナット 真鍮
(ニッケルメッキ)
SUS304
B Oリング NBR NBR
C 本体 真鍮
(ニッケルメッキ)
SUS304
D ツメ 66ナイロン 66ナイロン
E シール NBR NBR
F シールナット 真鍮
(ニッケルメッキ)
SUS304
G Oリング NBR NBR

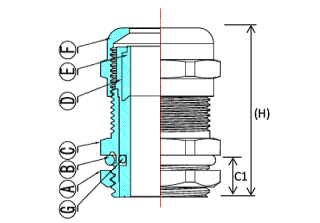

外観図

 ◆サイズ表
型式 ネジ規格 適合電線径 本体ネジ外径 各部寸法表 単位:mm 重量 販売単位
真鍮 ステンレス A B C1 (H) 対辺
厚み 厚み ネジ長 高さ A/C/F
MA120706 SS120706 M12x1.5 φ4〜7 Φ12 2.5 1.9 6 (24) 14/14/14 11g 1個
MA160807 SS160807 M16x1.5 φ5〜8 Φ16 2.8 1.9 7 (27) 18/18/18 21g 1個
MA201208 SS201208 M20x1.5 φ6〜11 Φ20 3.2 1.9 8 (31) 22/22/22 30g 1個
MA251409 SS251409 M25x1.5 φ7〜13 Φ25 3.3 1.9 9 (31) 27/27/24 46g 1個
MA251807 SS251807 M25x1.5 φ13〜18 Φ25 3.3 1.9 7.5 (33) 27/30/30 52g 1個
MA322211 SS322211 M32x1.5 φ16〜21 Φ32 3.5 2 11 (39) 34/34/34 75g 1個
MA322508 SS322508 M32x1.5 φ18〜25 Φ32 3.5 2 8 (39) 34/40/40 103g 1個
MA402812 SS402812 M40x1.5 φ23〜28 Φ40 4.5 2.4 12 (43) 45/45/45 152g 1個
MA403212 SS403212 M40x1.5 φ25〜32 Φ40 4.5 2.4 12 (48) 45/50/50 185g 1個
MA503810 SS503810* M50x1.5 φ32〜38 Φ50 5 2.4 10 (47) 58/58/58 258g 1個
MA634413 SS634413* M63x1.5 φ37〜44 Φ63 5.6 3 13 (51) 68/68/64 376g 1個

※ステンレス製の*印製品は受注生産品です。製作Lot等お問い合わせ下さい。
※上記型式、仕様、寸法及び形状は改良・改善等の理由により予告無く変更する場合がございますのでご了承下さい。
※ご使用される電線被覆材質、公差、ご使用条件等によりIP68を確保出来ない場合が有り、ご使用条件下での評価試験を推奨致します。
※厳しい条件下でのご使用の場合は事前にお問合せ下さい。

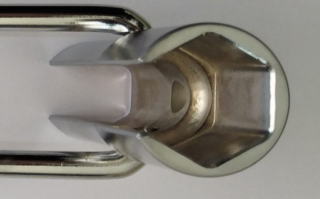

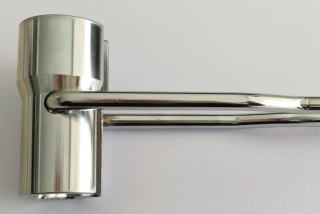

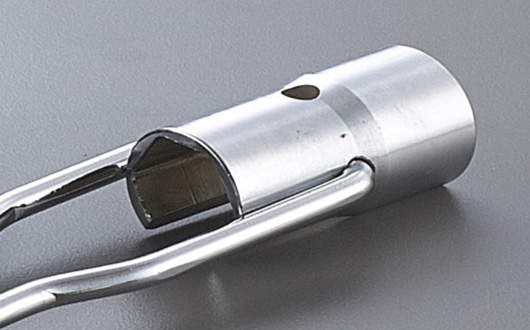

ソケットレンチ 654
特長
軽量タイプ・メタルケーブルグランド専用ソケットレンチ
ケーブルグランドを隣接して取り付ける場合に、ハンドルの角度が自在で作業がスムーズ
ソケット部の両端が異径になっており、異なるサイズへ1アイテムで対応可能

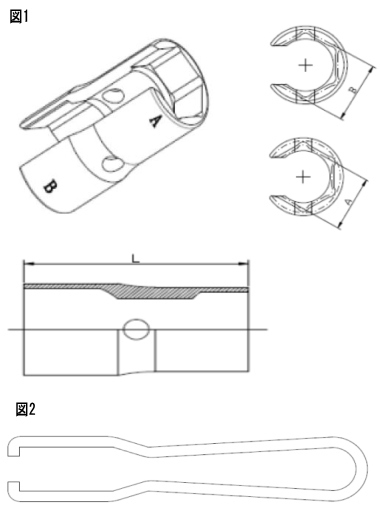

材質 図1ソケット部:カーボンスチール 図2ハンドル部:ばね鋼


 ◆サイズ表
型式 レンチサイズ mm 長さ mmL 販売単位 適合メタルグランド品番
A側 B側
SW14-15 14.3 15.3 60 1丁 MA120706、SS120706
SW17-18 17.3 18.3 60 1丁 MA160807、SS160807
SW22-24 22.3 24.3 60 1丁 MA201208、SS201208
SW24-27 24.3 27.3 60 1丁 MA251409、SS251409
SW27-30 27.3 30.3 60 1丁 MA251807、SS251807
SW34-40 34.3 40.3 60 1丁 MA322508、SS322508
SW45-50 45.3 50.3 80 1丁 MA403212、SS403212
SW58-62 58.3 62.3 100 1丁 MA503810、SS503810
SW64-68 64.3 68.3 100 1丁 MA634413、SS634413

※上記型式、仕様、寸法及び形状は改良・改善等の理由により予告無く変更する場合がございますのでご了承下さい
