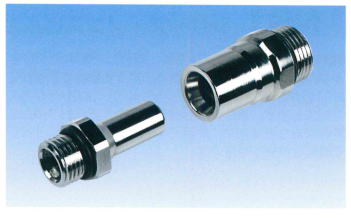

| BLQ4シリーズ ノンスピルカップリング |
244 | ||||||||||
  |
特長 BLQ4シリーズのカップリングは、差し込むだけでバルプが開いて流体が流れ、引き抜くと自動でバルプが閉じるという、ロック機構がない新たな接続方式のカップリングです。またBLQ4シリーズは、目視確認ができないような場合でも接続しやすいように、篏合部がすり鉢状になっており、接続位置が少しずれていても篏合できる機構になっています。まるで加湿器の給水タンクのように、本体と接続した時だけ水が流れるようなイメージで作られたBLQ4シリーズは、ラックマウン トに対応した設計がされています。液ダレを最小限に抑え、長期間の使用にも対応することで、電子機器を液ダレトラブルから保護します。 ・液ダレをさせない設計 ・加圧環境下でも液ダレなく着脱が可能です ・マルチシール構造 ・シールが1カ所破損しても漏れないフェイルセーフ設計です ・摩擦を軽減したバルブ構造 ・固着による液ダレを防きます ・高い耐久性 ・長時間、繰り返しの使用に耐えることが可能です ・余裕を持たせた接続部分 ・完全に接続がされていなくても、最大流量を可能にしています |
||||||||||
| 用途 | |||||||||||
| ・EV急速充電スタンド ・燃料電池車 ・スーパーコンピュータ ・サーバー ・エネルギー変換機器 ・発電機 ・医療機器 (MRIなど) ・レーザー機器 ・インバーター装置 ・ドローンなど |
|||||||||||
| 仕様 | |||||||||||
| 材 質 主部品：クロームメッキ真ちゅう バルブ：ポリサルフ ォン バルブスプリング：ステンレス シール：EPDM 潤滑剤：Krytox®PFPE 使用圧力：真空 ～0.83MPa 使用温度範囲 ：-17 ℃～115℃ 適合ネジサイズ ボディ ：SAE-8 、インサート ：SAE-6 送液中切り離し時の最大流速：11.3L/min 着脱時の液ダレ量：0MPaで切断時・・・0.025ｃｃ以下 、0.83MPaで切断時 ・・・0.055ｃｃ以下 接続するごとに入る空気量：1回あたり0.025ｃｃ以下 ※最大流量を得るには、カップリングを勘合させたとき密着状態から3.2mm以内にする必要があります。 |
|||||||||||
| 注意 - 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません 。 圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。 ご使用に際しては、お客さまにて必す事前にテストを行い、安全性や使用目的に適合するかご確認下さい。 |
|||||||||||
 |
|||||||||||

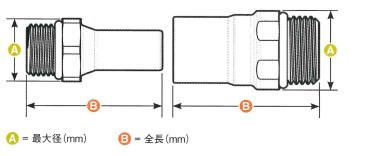

| カップリング・ボディ ネジ取付け | |||||||||||
①ネジ取付け（おすネジ、SAE）
|
|||||||||||
| カップリング・インサート ネジ取付け | |||||||||||
②ネジ取付け（オス、SAE）
|
|||||||||||
