| RPLQ4 シリーズ ノンスピルカップリング |
244 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  |

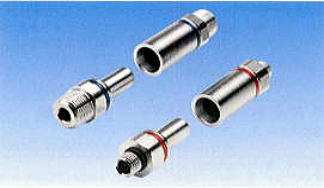

特長 RPLQ4シリーズのカップリングは、差し込むとバルブが開いて流体が流れ、引き抜くと自動でバルプが閉じる、ロック機構がない新たな接続方式のカップリングです。ラックマウント用に設計されており、特許出願中のバルブの技術を使用し、液ダレを最小限に抑え長期間の使用に耐えることで、お客様の電子機器を液ダレトラブルから保護します。 ・液ダレをさせない設計 ・加圧環境下でも液ダレなく着脱が可能です ・マルチシール構造 ・シールが1カ所破損しても漏れないフェイルセーフ設計です ・摩擦を軽減したバルブ構造 ・固着による液ダレを防きます ・高い耐久性 ・長時間、繰り返しの使用に耐えることが可能です ・余裕を持たせた接続部分 ・完全に接続がされていなくても、最大流量を可能にしています |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 仕様 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 主部品.：クロームメッキ真ちゅう バルブ：ポリサルフォン バルブスプリング ：ステンレス シール：EPDM 潤滑剤：Krytox®PFPE |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 使用圧力：真空～0.83MPa 使用温度範囲 ：-17℃～115℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 適合ネジサイズ：6.4mm(1/4インチ)SAEまたはNPT、9.5mm(3/8インチ)SAEまたはNPT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

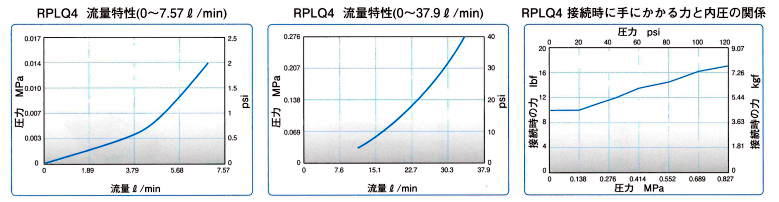

| 送液中切り離し時の大流速：11.3L/min 着脱時の液ダレ量：0MPaで切断時・・0.025ｃｃ以下、0.83MPaで切断時・・0.055ｃｃ以下 接続するごとに入る空気量：1回あたり0.025cc 以下 ※最大流量を得るには、カップリングを勘合させたとき密着状態から3.2mm以内にする必要があります。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注意：本カタログに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。 圧力や温度、流体物、流量などのご使用環境によ り、使用条件を満たしていても影響を受ける場合があります。 ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

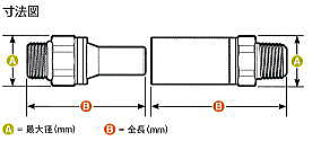

| カップリング・ボディ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ネジ取付け（ラックおよびパネル向け） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| カップリング・インサート | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ネジ取付け（ラック及びパネル向け） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
