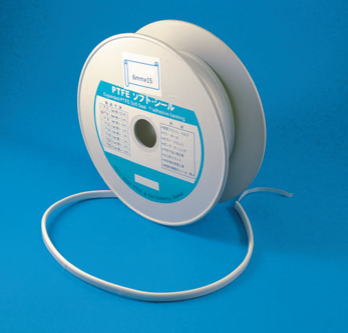

PTFEソフトガスケットテープ
612
■特長
PTFE100%のソフトガスケットテープです。
離形紙付ですので任意の長さに切ってご使用ください。


<主な用途>
配管フランジ、バルブ、ダクトフランジ、平たんでない接合部、大口径フランジ、その他配管工事、産業機器のシールなど。
型式 呼び寸 テープ巾 長さ(m)
612-7152-01 #3 3mm巾 30
612-7152-02 #6 6mm巾 15
612-7152-03 #9 9mm巾 8
612-7152-04 #12 12mm巾 5

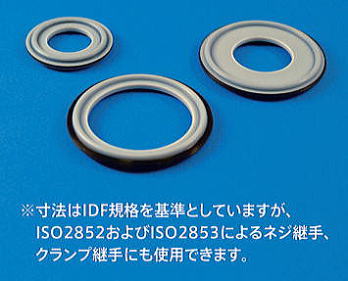

接液面PTFEサニタリーガスケット
612
■特長
弾力性をもったゴム製サニタリーガスケットの表面を、耐薬品性、耐熱性および耐汚染性に優れたPTFE樹脂フィルムで覆ったサンドイッチ型の複合ガスケットです。
接液面がすべてPTFEのためサニテーション時に使用される、熱水、熱苛液性、塩素水により表面の劣化が生じません。
液体の付着、浸透が少ないためにフレーバーチェンジ時の汚染防止に有効です。
使用温度範囲:-30〜150℃
最高使用圧力:1.0MPa

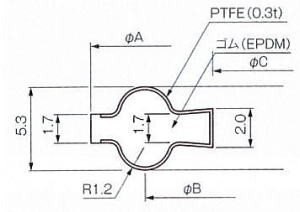

型式 呼び寸 寸法mm
φA φB φC
612-7241-01 8A 34.0 27.5 10.5
612-7241-02 10A 34.0 27.5 14.0
612-7241-03 15A 34.0 27.5 17.5
612-7241-04 1S 49.5 43.5 23.1
612-7241-05 1.5S 49.5 43.5 35.8
612-7241-06 2S 63.0 56.5 48.0
612-7241-07 2.5S 76.5 70.5 59.7
612-7241-08 3S 90.0 83.5 72.3
612-7241-09 4S 118.0 110.0 97.8

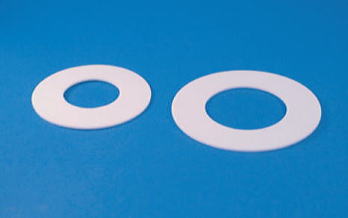

PTFEガスケット(RF)
612
■特長
PTFEシートを打ち抜いて作ったガスケットです。
純粋なPTFEシートなので汚染を嫌う流体にも使用可能。

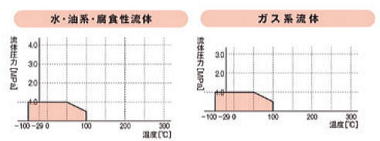

ほぼ全ての製品に対して耐薬品性がありますが、100℃以上の温度ではクリープによる変形が大きくなるため使用できません。
充填材入りのガスケットに比べてクリープを起こしやすいため、
原則として溝型フランジにご使用ください。
食品衛生法・食品・添加物規格基準に適合

■設計・選定に関する注意事項
●ガスケット座の仕上げ
  ふっ素樹脂ガスケットを使用する場合、ガスケット座の推奨表面粗さは以下の通りです。
液体シールの場合 : 6.3μm Ra以下
ガスシールの場合 : 3.2μm Ra以下

■使用上の注意事項
●使用できない流体
PTFEのガスケットには、溶融アルカリ金属、高温のふっ素、三ふっ化塩素などPTFEを犯す流体には使用しないでください。
各種モノマー系流体にご使用いただく場合、ガスケットの内部に浸透し、重合する場合があります。このような場合は、早めにガスケットを交換してください。
●ガス系流体の場合
ガスシールに使用する場合、シール性向上のため 612-7045-02 PTFEペーストを併用してください。
型式 呼び寸 厚み 外径
mm
内径
mm
ガスケット
係数
m
最少設計
締付圧力
y(N/mm2
最少締付面圧 (N/mm2
水・油系流体 ガス系流体
612-7250-01 JIS 10K 15A(RF) 1.5t 58 22 3.2 22.5 10.8 19.6
612-7250-02 JIS 10K 20A(RF) 63 28
612-7250-03 JIS 10K 25A(RF) 74 35
612-7250-04 JIS 10K 32A(RF) 84 43
612-7250-05 JIS 10K 40A(RF) 89 49
612-7250-06 JIS 10K 50A(RF) 104 61
