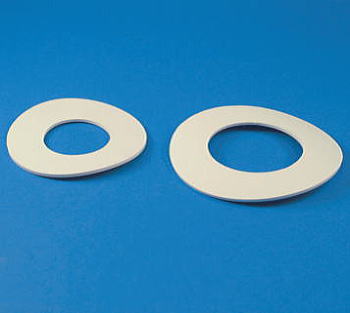

PTFEアルミナ充填ガスケット(RF)
612
特長
クリーンで耐薬品性に優れています。
高温高圧まで使用可能です。
耐薬品性に優れたアルミナを充填剤として使用しているため酸、アリカリなど流体別にガスケットを使い分ける必要がありません。
食品衛生法・食品・添加物規格基準に適合
型式 呼び寸 厚み 外径
(mm)
内径
(mm)
ガスケット
係数 m
最少設計締付
圧力y(N/mm2
最少締付面圧 (N/mm2
水・油系流体 ガス系流体
612-7251-01 JIS 10K 15A(RF) 1.5t 58 22 2.75 25.5 14.7 34.3
612-7251-02 JIS 10K 20A(RF) 63 28
612-7251-03 JIS 10K 25A(RF) 74 35
612-7251-04 JIS 10K 32A(RF) 84 43
612-7251-05 JIS 10K 40A(RF) 89 49
612-7251-06 JIS 10K 50A(RF) 104 61

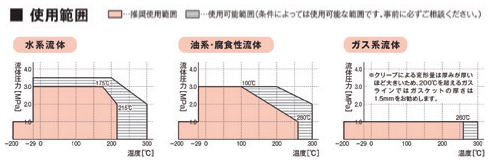

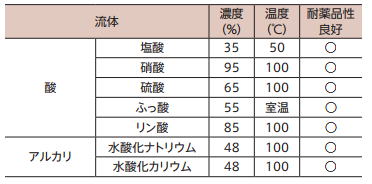

●耐薬品性試験

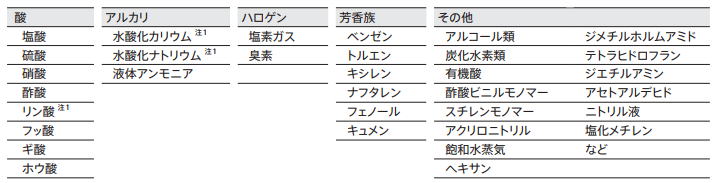

●PTFEアルミナ充填ガスケットが使用可能な薬品例


注1:注意が必要な流体
   以下の条件では充填剤が溶出し、ガスケットの機能が低下する可能性があるため、
   できる限りご使用いただかないよう、お願いします。
  ●水酸化ナトリウム水溶液、水酸化カリウム水溶液で  ●リン酸で温度100℃以上の場合
  ・濃度30%以上、かつ、温度100℃以上の場合  ●クロム酸(六価クロム)
  ・温度120℃以上の場合


延伸PTFEガスケット(RF)
612
■特長
延伸PTFE(ソフトPTFE)を圧縮して作ったシートガスケットです。
柔軟性に富んでいます。
充填剤を含まないため。汚染を嫌うラインで使用可能です。
電気絶縁を必要とするところにも使用可能です。
食品衛生法・食品・添加物規格基準に適合
型式 呼び寸 厚み 外径
(mm)
内径
(mm)
ガスケット
係数 m
最少設計締付
圧力y(N/mm2
最少締付面圧 (N/mm2
水・油系流体 ガス系流体
612-7252-01 JIS 10K 15A(RF) 1.5t 58 22 2.5 19.6 16.9 39.2
612-7252-02 JIS 10K 20A(RF) 63 28
612-7252-03 JIS 10K 25A(RF) 74 35
612-7252-04 JIS 10K 32A(RF) 84 43
612-7252-05 JIS 10K 40A(RF) 89 49
612-7252-06 JIS 10K 50A(RF) 104 61

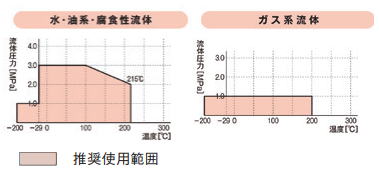

●形状はリング形(RF形)をお勧めします。(FF形では締付面圧が不足する場合があるため)
●ガス系流体の場合
・ガスシールに使用する場合、シール性向上のため 612-7045-02 PTFEペーストを併用してください。

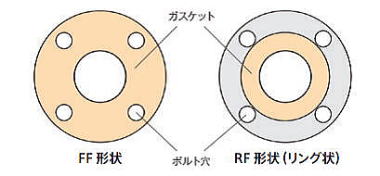

<ガスケット形状>

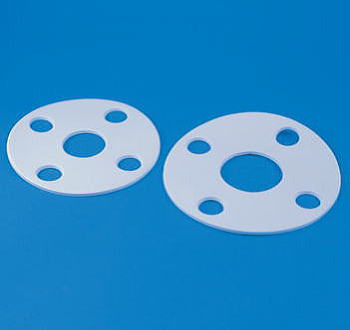

ソフトPTFEフランジパッキン
612
■特長
PTFE製のソフトタイプのガスケットです。
延伸PTFE100%のガスケットです。
圧縮性が高く、荒れたフランジにも容易になじみます。
高温高圧のフッ素ガス、溶融アルカリ金属、重合性モノマー以外のすべての流体に使用可能です。(pH0〜14で使用可能)
-100〜260℃の温度範囲で劣化なく使用できます。
不純物の離脱や溶出がありません。
食品衛生法・食品・添加物規格基準に適合
型式 呼び寸 厚み 外径D2
(mm)
内径D1
(mm)
ボルト穴の
中心円の径C
N×h
612-7253-01 JIS 10K 15A(FF) 3.0t 95 22 70 4×15
612-7253-02 JIS 10K 20A(FF) 100 28 75
612-7253-03 JIS 10K 25A(FF) 125 35 90 4×19
612-7253-04 JIS 10K 32A(FF) 135 43 100
612-7253-05 JIS 10K 40A(FF) 140 49 105
612-7253-06 JIS 10K 50A(FF) 155 61 120
