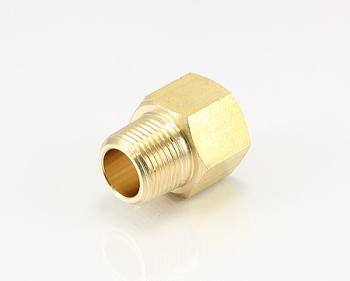

内・外ソケット
431
ネジ延長用の継手です。
内ネジと外ネジの配管の接続に使用します。
六角がついているためスパナ掛けも容易で、しっかりと配管することが出来ます。
■ 仕様
使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材 質 標準黄銅材:C3604
RoHS対応型式:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

非RoHS型式  RoHS対応型式 取付ネジ 内径
(mm)
六角対辺
(mm)
全長
(mm)
(外) (内)
NF-1011 NF-1011R PT1/8 PT1/8 5 14 20
NF-1022 NF-1022R PT1/4 PT1/4 8 17 24
NF-1033 NF-1033R PT3/8 PT3/8 11 21 28
NF-1044 NF-1044R PT1/2 PT1/2 13 26 33
NF-1066 NF-1066R PT3/4 PT3/4 18 32 39


異径内・外ソケット
431
ネジサイズの変換用です。
内ネジと外ネジのサイズが異なる配管の接続に使用します。
六角がついているためスパナ掛けも容易で、しっかりと配管することが出来ます。
2段違いのサイズまで対応可能です。
■ 仕様
使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材 質 標準黄銅材:C3604
RoHS対応型式:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

非RoHS型式  RoHS対応型式 取付ネジ 内径(mm) 六角対辺(mm)  全長(mm)
(外) (内)
NF-1012 NF-1012R PT1/8 PT1/4 5 17 22
NF-1013 NF-1013R PT1/8 PT3/8 5 21 24
NF-1021 NF-1021R PT1/4 PT1/8 5 14 22
NF-1023 NF-1023R PT1/4 PT3/8 8 21 26
NF-1024 NF-1024R PT1/4 PT1/2 8 26 29
NF-1031 NF-1031R PT3/8 PT1/8 5 17 24
NF-1032 NF-1032R PT3/8 PT1/4 8 17 26
NF-1034 NF-1034R PT3/8 PT1/2 11 26 31
NF-1036 NF-1036R PT3/8 PT3/4 11 32 34
NF-1042 NF-1042R PT1/2 PT1/4 8 22 28
NF-1043 NF-1043R PT1/2 PT3/8 11 22 30
NF-1046 NF-1046R PT1/2 PT3/4 13 32 36
NF-1063 NF-1063R PT3/4 PT3/8 11 28 31
NF-1064 NF-1064R PT3/4 PT1/2 13 28 36
