IHPホース　（耐熱～700℃/SUS321）

659

【特長】
気密性のある流体、気体用フレキです。

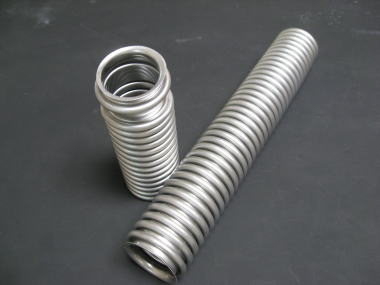

ひとつ山形状で各山形状が均一です。
一般的に動作のある条件で耐久性が要求される
用途に最適です。（ISO10380適合品です。）
材質がSUS321の場合、耐熱は700℃以下が目安です。
下記表の破壊圧力は常温での参考値です。

※ 液体・気体搬送用途でご使用の場合は耐圧性能を持たせる為、ブレード付きで使用するのが一般的です。

【材質】
SUS321 ・ SUS316L

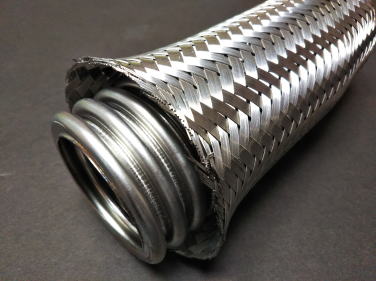

ブレード付き ※1

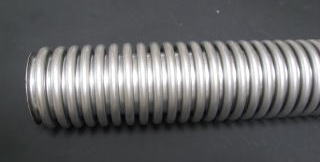

ブレードなし

型式	呼称	寸法			最小曲げ半径		破壊圧力(常温)	定尺
		mm	mm	mm	mm	mm	MPa	m
		内径	外径	板厚	固定	繰返し	1重ブレード付	リール巻
659-IHP-6A	6A	6.1	9.7	0.15	25	65	65	152
659-IHP-8A	8A	8.4	12.2	0.15	25	70	45.4	152
659-IHP-10A	10A	9.9	14.2	0.15	25	80	45.2	152
659-IHP-15A	15A	12.2	16.8	0.15	35	85	33.8	152
659-IHP-20A	20A	19.6	26.7	0.18	50	120	28.5	152
659-IHP-25A	25A	25.1	32.3	0.18	65	130	21.9	137
659-IHP-32A	32A	33.5	41.1	0.2	100	150	16.5	137
659-IHP-40A	40A	39.6	49.5	0.23	110	170	15.4	107
659-IHP-50A	50A	50.5	60.5	0.25	130	230	15.7	70

※1　外径はブレードなしの裸フレキの外径です。
＊切り売りも可能です。ご相談下さい。

※本製品は基本的にブレード、金具付での販売となります。以下のタイプからお選びください。

IN-100 ユニオン型	IN-200 ニップル型	IN-300 メタルタッチ継手 (SNM)型	IN-350 ニップル・メタルタッチ継手(SNM×SM)型

IN-400 メタルタッチ継手 (SNF)型	IN-450 メタルタッチ継手 (SNF×SNM)型

　　※お問い合わせ方法
　　タイプとチューブ型式、長さ、数量を指定してお問い合わせください。
　　IN-100タイプで659-IHP-25A、L=1000mm　数量2本の場合。

　　例：IN-100　659-IHP-25A（ブレード付き）1000mm　2本
