G-APEX 常温収縮チューブ GNC/ANC
623

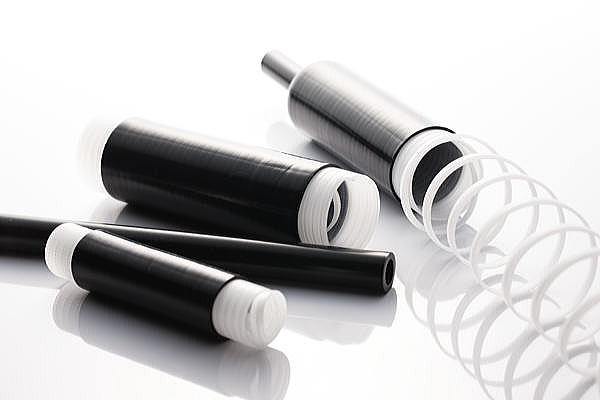

GNC シリコンゴム常温収縮チューブ(内蔵パテなしタイプ)



耐候性に優れるシリコンゴム材質で作られた常温収縮チューブです。
作業時にコアを引き抜くだけでチューブが収縮します。
施工時間の短縮及び仕上がりの均一化を図れます。
加熱が必要ないため、熱処理できない場所に便利です。
電線接続部や通信機器等の絶縁保護に使用されます。


 ■特徴
・ 耐UV性・耐酸性・耐アルカリ性に優れる
・ 物理的・機械的特性に優れる
・ 電気絶縁性に優れる
・ 作業性に優れる
・ 高収縮倍率
・ 火気、熱源は不要
・ RoHS対応品
・ 長期間に渡る使用にも耐えられる

 ■製品仕様
連続使用温度範囲:-55℃〜200℃
保管温度:5℃〜40℃
保管期間:1年間

  色:黒
   (その他の色、指定寸法や切断等はお問い合わせください。)

製品型番 コア内径
(収縮前内径)
(mm)
収縮後内径(mm) 収縮後長さ(mm) 適用部品
外径範囲(mm)
GNC2506-130BK 25 6 130 7.3〜21
GNC2808-130BK 28 8 130 11.9〜31
GNC3008-130BK 30 8 190 11.9〜31
GNC3509-130BK 35 9 130 11.9〜31
GNC4010-130BK 40 10 130 13.5〜39
GNC4510-130BK 45 10 130 15〜39

※ 販売LOTに関しては、弊社営業までお問合せ下さい。

 GNC 物性値    (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
耐UV性 UVA340、1000hrs ASTM G154 合格
冷熱衝撃 -40〜70℃×120hrs - 合格
引張強度 ≧7 MPa ASTM D412 ≧9MPa
破断伸び ≧850% ASTM D412 890%
硬度 Shore A ASTM D2240 Shore A26
収縮率 ≧80% 180日間放置 合格
※上記の値や項目は、予告なく変更になる場合があります。

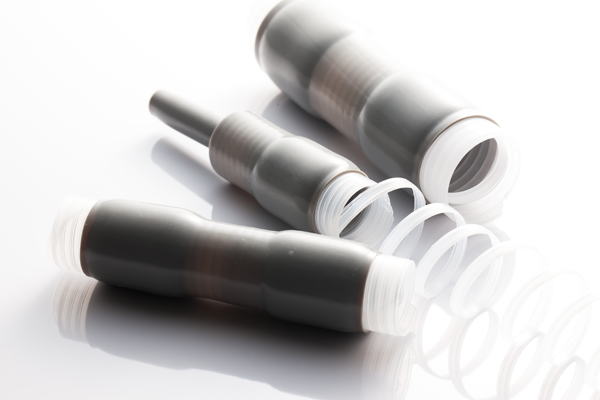

ANC シリコンゴム常温収縮チューブ(内蔵パテ付きタイプ)



耐候性に優れるシリコンゴム材質で作られた常温収縮チューブです。
防水パテが付属しています。
作業時にコアを引き抜くだけでチューブが収縮します。
施工時間の短縮及び仕上がりの均一化を図れます。
加熱が必要ないため、熱処理できない場所に便利です。
電線接続部や通信機器等の絶縁保護・防水に使用されます。


 ■特徴
・ 耐UV性・耐酸性・耐アルカリ性に優れる
・ 物理的・機械的特性に優れる
・ 防水性、電気絶縁性に優れる
・ 防水パテ付き
・ 作業性に優れる、火気、熱源は不要
・ 長期間に渡る使用にも耐えられる
・ RoHS対応品

 ■製品仕様
使用温度範囲:-40℃〜90℃
収縮温度:-40℃〜50℃
保管期間:1年間

  色:灰色
   (黒色の特注は対応致します。)

製品型番 コア内径
(収縮前内径)
(mm)
収縮後内径(mm) 収縮後長さ(mm) 適用部品
外径範囲(mm)
ANC2808-110GY 28±1 8.5±2 110 10〜26
ANC3810-140GY 38±1 10±2 140 12〜36

※ 販売LOTに関しては、弊社営業までお問合せ下さい。
 ANC 物性値     (参考値です。規格値ではありません。)
特性項目 試験方法 特性値
硬度 ASTM D2240 Shore A26
引張強度 ASTM D412 9MPa
破断伸び ASTM D412 900%
引裂強度 ASTM D412 49.7kN/m
防水・防塵性 IP68 合格
耐UV性 ASTM G154、UVA340×1000h 合格
塩霧試験 ASTM B117、30日間 合格
収縮率 180日間放置 合格
※上記の値や項目は、予告なく変更になる場合があります。
