P.2481

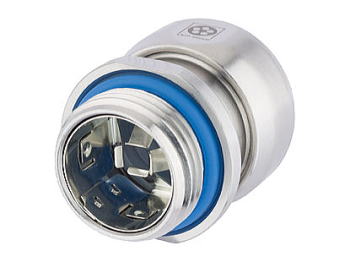

スキントップ INOXシリーズ INOX, INOX-R |
007 |
|
|
 |
|
|
|
スキントップ・INOXは、ステンレス製で凹凸の少ないデザインのため洗浄が容易に行え、
食品産業の飛沫ゾーン等に最適です。
また、防錆性、耐薬品性、耐熱性、耐候性に優れたケーブルグランドです。
・ECOLAB認証(洗浄、消毒分野における業界標準)
・DIN EN 1672-2(機械設計のガイドライン)
・DIN EN ISO 14159(機械の安全性 機械、設計の衛生要件)
に適合しております。
■テクニカルデータ
材質 |
|
ボディ |
:ステンレススチール V4A (1.4404 / 316L) |
インサート |
:ポリアミド |
シールパッキン |
:シリコンゴム |
O-リング |
:シリコンゴム |
保護構造: IP68 - M12 - M20 10気圧 EN60529準拠
: IP68 - M25 - M50 5気圧 EN60529準拠
: IP69 - EN60529準拠
NEMA :Type1、Type2、Type4X、Type6、Type12 UL50準拠
使用温度範囲 : -40℃〜+100℃
ULファイルNo : E79903(QCRV、QCRV2、QCRV7、QCRV8)
リスティングまたはレコグニション(サイズによる)/アメリカ市場向け・カナダ市場向け
型番 |
タイプ |
ネジサイズ |
SW
(mm) |
A
(mm) |
C
最大
(mm) |
D(mm) |
φF適合
ケーブル径
(mm) |
O-リング |
スキントップ INOX |
53806739 |
INOX-M12 |
M12×1.5 |
16 |
17.2 |
29.3 |
6.5 |
4.0-7.0 |
9x2 |
53806740 |
INOX-M16 |
M16×1.5 |
20 |
21.4 |
32.4 |
7 |
6.0-10.0 |
13x2 |
53806741 |
INOX-M20 |
M20×1.5 |
24 |
25.6 |
35.5 |
8 |
7.0-13.0 |
17x2 |
53806742 |
INOX-M25 |
M25×1.5 |
29 |
30.8 |
39.2 |
8 |
9.0-17.0 |
22x2 |
53806743 |
INOX-M32 |
M32×1.5 |
36 |
38.2 |
44.6 |
9 |
11.0-21.0 |
28x2 |
53806744 |
INOX-M40 |
M40×1.5 |
45 |
48 |
51.2 |
9 |
19.0-28.0 |
36x2 |
53806745 |
INOX-M50 |
M50×1.5 |
54 |
58 |
56.2 |
10 |
27.0-35.0 |
46x2 |
スキントップ INOX-R |
53806749 |
INOX-R-M12 |
M12×1.5 |
16 |
17.2 |
29.3 |
6.5 |
3.0-5.0 |
9x2 |
53806750 |
INOX-R-M16 |
M16×1.5 |
20 |
21.4 |
32.4 |
7 |
5.0-7.0 |
13x2 |
53806751 |
INOX-R-M20 |
M20×1.5 |
24 |
25.6 |
35.5 |
8 |
6.0-10.0 |
17x2 |
53806752 |
INOX-R-M25 |
M25×1.5 |
29 |
30.8 |
39.2 |
8 |
7.0-13.0 |
22x2 |
53806753 |
INOX-R-M32 |
M32×1.5 |
36 |
38.2 |
44.6 |
9 |
8.0-15.0 |
28x2 |
53806754 |
INOX-R-M40 |
M40×1.5 |
45 |
48 |
51.2 |
9 |
15.0-23.0 |
36x2 |
53806755 |
INOX-R-M50 |
M50×1.5 |
54 |
58 |
56.2 |
10 |
22.0-29.0 |
46x2 |
※上記はメーカー型番になります。寸法単位;mm
O-リングが付属品として付いています。
|
* 写真は製品イメージです。 |

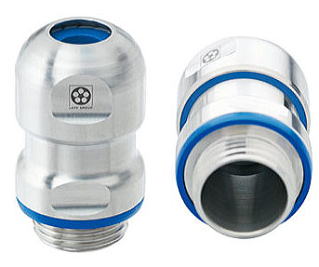

スキントップ INOXシリーズ INOX-SC |
007 |
|
|
 |
|
|
|
スキントップ INOX SCはシールド接地機能付きのケーブルグランドです。
ステンレス製で凸凹の少ないデザインのため洗浄が容易です。 食品産業の飛沫ゾーンでご使用いただけます。
・ECOLAB(洗浄、消毒分野における業界標準)、
・DIN EN 1672-2(機械設計のガイドライン)、
・DIN EN ISO 14159(機械の安全性 機械、設計の衛生要件)に適合しております。
■テクニカルデータ
材質 |
|
ボディ |
:ステンレススチール V4A (1.4404 / 316L) |
インサート |
:ポリアミド |
シールパッキン |
:シリコンゴム |
O-リング |
:シリコンゴム |
保護構造
IP68 - 10bar (M12 - M20)
IP68 - 5bar (M25 - M32)
IP69
温度範囲
-40℃〜+100℃
M12 - M32
φ4-21mm
型番 |
タイプ |
ネジサイズ |
φF適合
ケーブル径
(mm) |
SW
(mm) |
C
最大
(mm) |
D(mm) |
スキントップ INOX-SC |
53806720 |
INOX-SC-M12 |
M12×1.5 |
4.0-7.0 |
16 |
29.3 |
6.5 |
53806722 |
INOX-SC-M16 |
M16×1.5 |
6.0-10.0 |
20 |
32.4 |
7 |
53806724 |
INOX-SC-M20 |
M20×1.5 |
7.0-12.5 |
24 |
35.5 |
8 |
53806726 |
INOX-SC-M25 |
M25×1.5 |
9.0-17.0 |
29 |
30.8 |
8 |
53806728 |
INOX-SC-M32 |
M32×1.5 |
11.0-21.0 |
36 |
44.6 |
9 |
※上記はメーカー型番になります。寸法単位;mm
O-リングが付属品として付いています。
|
* 写真は製品イメージです。 |

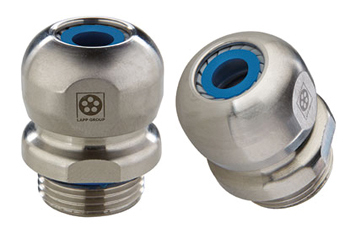

スキントップ HYGIENICシリーズ HYGIENIC, HYGIENIC-R |
007 |
|
|
|
スキントップ・HYGIENICは、ステンレス製で凹凸の少ない丸みを帯びたデザインで、
残存物がケーブルグランド周辺に残留することを防ぎ、機械の洗浄時間をより短縮できます。
このことにより食品加工メーカーの課題である製造コスト削減に貢献します。
防錆性、耐薬品性、耐熱性、耐候性に優れたケーブルグランドです。
・EHEDGE(欧州衛生工学・設計グループ)タイプEL クラスI AUX、
・ECOLAB(洗浄、消毒分野における業界標準)、
・FDA 21 CFR 177.2600(北米における食品用特殊シール材)、
・DIN EN 1672-2(機械設計のガイドライン)、
・DIN EN ISO 14159(機械の安全性 機械設計の衛生要件)
に適合しております。 |
■テクニカルデータ
材質 |
|
ボディ |
: ステンレススチール V4A (1.4404 / 316L) |
インサート |
: ポリアミド |
シールパッキン |
: 特殊エラストマー |
保護構造: IP68 10気圧 EN60423準拠
: IP69 EN60423準拠
NEMA : Type1、Type2、Type4X、Type6、Type12 UL50準拠
使用温度範囲 :-20℃〜+100℃
ULファイルNo :E79903(QCRV2、QCRV8) レコグニション/アメリカ市場向け・カナダ市場向け

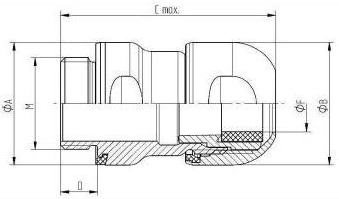

型番 |
タイプ |
ネジサイズ |
SW
(mm) |
A
(mm) |
B
(mm) |
C
最大
(mm) |
D
(mm) |
φF適合
ケーブル径
(mm) |
スキントップ HYGIENIC |
53105100 |
HYGIENIC-M12 |
M12×1.5 |
16 |
18.8 |
18.8 |
38.4 |
6.5 |
4.0-6.0 |
53105110 |
HYGIENIC-M16 |
M16×1.5 |
20 |
22.8 |
22.8 |
41.4 |
7 |
6.5-9.0 |
53105120 |
HYGIENIC-M20 |
M20×1.5 |
24 |
26.8 |
26.8 |
46.4 |
8 |
9.0-12.0 |
53105130 |
HYGIENIC-M25 |
M25×1.5 |
29 |
31.8 |
31.8 |
48.9 |
8 |
11.5-15.5 |
スキントップ HYGIENIC-R |
53105200 |
HYGIENIC-R-M12 |
M12×1.5 |
16 |
18.8 |
18.8 |
38.4 |
6.5 |
3.0-4.5 |
53105210 |
HYGIENIC-R-M16 |
M16×1.5 |
20 |
22.8 |
22.8 |
41.4 |
7 |
4.5-7.0 |
53105220 |
HYGIENIC-R-M20 |
M20×1.5 |
24 |
26.8 |
26.8 |
46.4 |
8 |
7.0-10.0 |
53105230 |
HYGIENIC-R-M25 |
M25×1.5 |
29 |
31.8 |
31.8 |
48.9 |
8 |
9.0-12.5 |
※上記はメーカー型番になります。寸法単位;mm
O-リングが付属品として付いています。
|
* 写真は製品イメージです。 |
