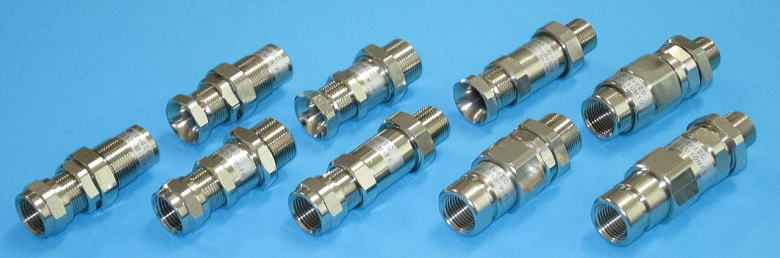

EXコンポーネント　ケーブルグランドシリーズ
160
・ TIISコンポーネント（ケーブルグランド）適合品　認証書番号311CU
・ 国際整合防爆指針2015の検定において耐圧防爆構造の機器に適用が可能。
(本適合品を組み込んだ検定申請にあたっては、検定機関が保有する試験データや図面等を有効活用が可能。ケーブルグランドに関し検定負担軽減措置を受けることができます。)
・ 最新版IEC60079の適合試験（熱安定性試験、引留機能試験等）を実施合格。
・ 定格事項　EXｄｌｌC　使用温度（Tｓ）-40℃～+70℃
工場、事業所での危険場所ゾーン1、ゾーン2に設置の防爆電気機器に適用が可能。
・ 機器接合ねじはMねじ（M20、M25、M32）、Gねじ（G1/2、G3/4、G1）、NPTねじ（NPT1/2,NPT3/4）を取り揃え。
・ 耐圧パッキンは二段パッキン+ガイドリング方式採用（特許構造）。
クランプ不要のシンプル構造。現場でのケーブル配線工事、作業効率が大幅に向上！
・ ボディー+Oリング+ロックナット一体構造。ケーブルグランドの機器固定をより確実に（特許構造）。
・ ショートタイプ、ビルトインタイプをシリーズ化！製品の小型化を実現可能（特許出願中）。
・ 用途に合わせたケーブルグランド全52種取り揃え。クランプ構造タイプもございます。
詳しくは下記図面をご参照、または弊社までお問合せ下さい。
・ TIISコンポーネント適合品　認証書番号025CUも取り扱いしております。

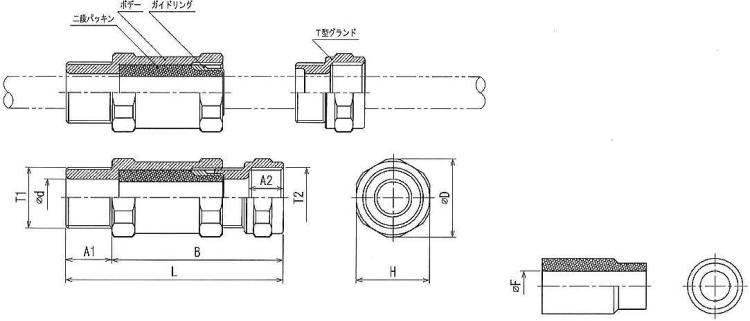

　SFGT　ExdⅡC　　耐圧防爆構造ケーブルグランド：ネジ接続型
 型式：寸法一覧表　　　銅合金：ニッケルメッキ
型式 接合ネジ  ケーブルグランド寸法　mm フィックスパッキン選定表（適合ケーブル範囲）φFmm
T1 T2 A1 A2 B L  φｄ H φD F1 F2 F3 F4 F5 F6
SFGT10-M M20 G1/2 20 15 74 94 12.5 26 28 12（12～11） 11（11～10） 10（10～9） 9（9～8） 8（8～7） 7（7～6）
SFGT10-G G1/2
SFGT20-M M25 G3/4 20 15 74 94 16.5 32 34 16（16～15） 15（15～14） 14（14～13） 13（13～12） 12（12～11） 11（11～10）
SFGT20-G G3/4

※ご依頼の際は、型式 + フィックスパッキンをご指定願います。

例： 型式： SFGT10-M + パッキン：F1

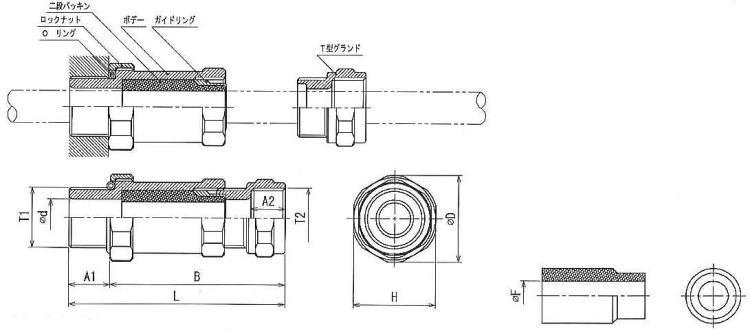

　SFLT　ExdⅡC　　耐圧防爆構造ケーブルグランド：機器密閉ネジ接続型
 型式：寸法一覧表　　　銅合金：ニッケルメッキ
型式 接合ネジ  ケーブルグランド寸法　mm フィックスパッキン選定表（適合ケーブル範囲）φFmm
T1 T2 A1 A2 B L  φｄ H φD F1 F2 F3 F4 F5 F6
SFLT10-M M20 G1/2 18 15 76 94 12.5 30 32 12（12～11） 11（11～10） 10（10～9） 9（9～8） 8（8～7） 7（7～6）
SFLT10-G G1/2
SFLT20-M M25 G3/4 18 15 76 94 16.5 36 38 16（16～15） 15（15～14） 14（14～13） 13（13～12） 12（12～11） 11（11～10）
SFLT20-G G3/4
SFLT30-M M32 G1 23  19  83  106  20.5  42  45  20（20～19） 19（19～18） 18（18～17） 17（17～16） 16（16～15） 15（15～14）
SFLT30-G G1

※ご依頼の際は、型式 + フィックスパッキンをご指定願います。

例： 型式： SFLT10-M + パッキン：F1

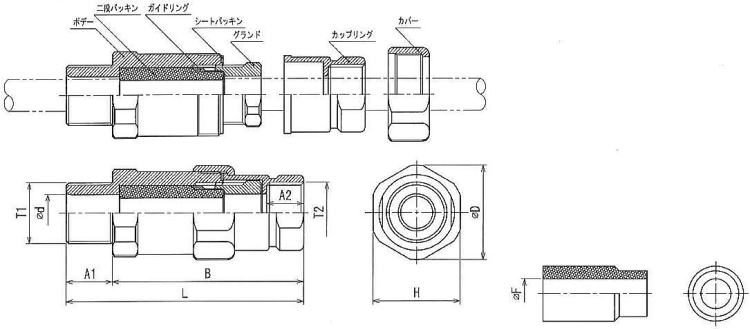

 　SFGU　ExdⅡC　　耐圧防爆構造ケーブルグランド：ユニオン型
 型式：寸法一覧表　　　銅合金：ニッケルメッキ
型式 接合ネジ ケーブルグランド寸法　mm フィックスパッキン選定表（適合ケーブル範囲）φFmm
T1 T2 A1 A2 B L  φｄ H φD F1 F2 F3 F4 F5 F6
SFGU10-M M20 G1/2 20 16 83 103 12.5 32 35 12（12～11） 11（11～10） 10（10～9） 9（9～8） 8（8～7） 7（7～6）
SFGU10-G G1/2
SFGU20-M M25 G3/4 20 16 83 103 16.5 38 41 16（16～15） 15（15～14） 14（14～13） 13（13～12） 12（12～11） 11（11～10）
SFGU20-G G3/4

※ご依頼の際は、型式 + フィックスパッキンをご指定願います。

例： 型式： SFGU10-M + パッキン：F1

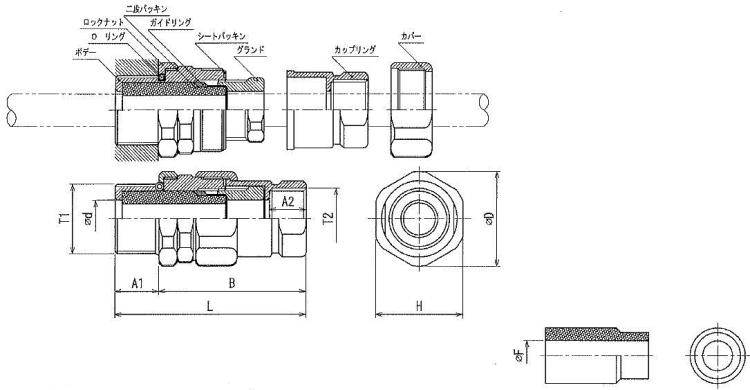

 　SFLU　ExdⅡC　　耐圧防爆構造ケーブルグランド：機器密閉ユニオン型
 型式：寸法一覧表　　　銅合金：ニッケルメッキ
型式 接合ネジ ケーブルグランド寸法　mm フィックスパッキン選定表（適合ケーブル範囲）φFmm
T1 T2 A1 A2 B L φｄ H φD F1 F2 F3 F4 F5 F6
SFLU10-M M20 G1/2 18 16 85 103 12.5 32 35 12（12～11） 11（11～10） 10（10～9） 9（9～8） 8（8～7） 7（7～6）
SFLU10-G G1/2
SFLU20-M M25 G3/4 18 16 85 103 16.5 38 41 16（16～15） 15（15～14） 14（14～13） 13（13～12） 12（12～11） 11（11～10）
SFLU20-G G3/4
SFLU30-M M32 G1 23 20 93 116 21 46 49 20（20～19） 19（19～18） 18（18～17） 17（17～16） 16（16～15） 15（15～14）
SFLU30-G G1
※ご依頼の際は、型式 + フィックスパッキンをご指定願います。

例： 型式： SFLU10-M + パッキン：F1

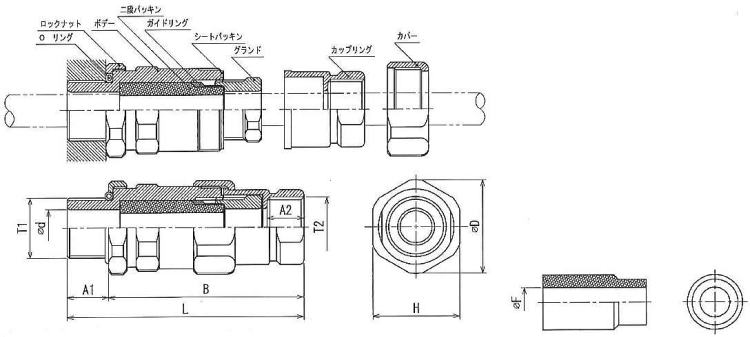

　SFSU　ExdⅡC　　耐圧防爆構造ケーブルグランド：パッキン内蔵機器密閉ユニオン型
 型式：寸法一覧表　　　銅合金：ニッケルメッキ
型式 接合ネジ ケーブルグランド寸法　mm フィックスパッキン選定表（適合ケーブル範囲）φFmm
T1 T2 A1 A2 B L φｄ H φD F1 F2 F3 F4 F5 F6
SFSU10-M M25 G1/2 17 16 66 83 12.2 32 35 12（12～11） 11（11～10） 10（10～9） 9（9～8） 8（8～7） 7（7～6）
SFSU20-M M32 G3/4 17 16 66 83 16.2 38 41 16（16～15） 15（15～14） 14（14～13） 13（13～12） 12（12～11） 11（11～10）
※ご依頼の際は、型式 + フィックスパッキンをご指定願います。

例： 型式： SFSU10-M + パッキン：F1

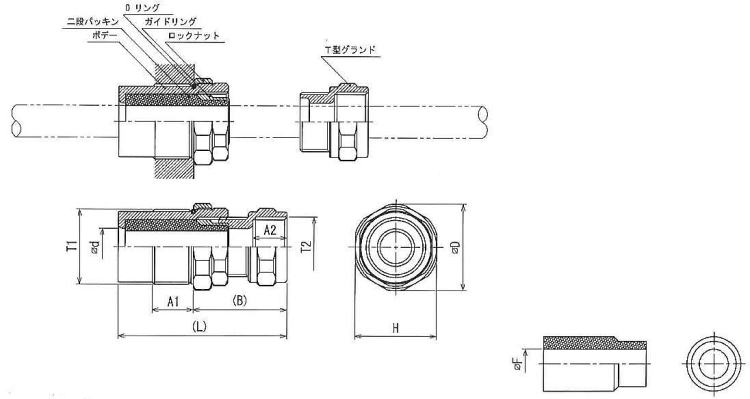

　SFB-M-T　ExdⅡC　　耐圧防爆構造ケーブルグランド：パッキン内蔵機器密閉ネジ接続型
 型式：寸法一覧表　　　銅合金：ニッケルメッキ
型式 接合ネジ ケーブルグランド寸法　mm フィックスパッキン選定表（適合ケーブル範囲）φFmm
T1 T2 A1 A2 B L φｄ H φD F1 F2 F3 F4 F5 F6
SFB10-M-T M25 G1/2 16 15 43 74 12.2 30 32 12（12～11） 11（11～10） 10（10～9） 9（9～8） 8（8～7） 7（7～6）
SFB20-M-T M32 G3/4 16 15 43 74 16.2 38 41 16（16～15） 15（15～14） 14（14～13） 13（13～12） 12（12～11） 11（11～10）

※ご依頼の際は、型式 + フィックスパッキンをご指定願います。

例： 型式： SFB10-M-T + パッキン：F1

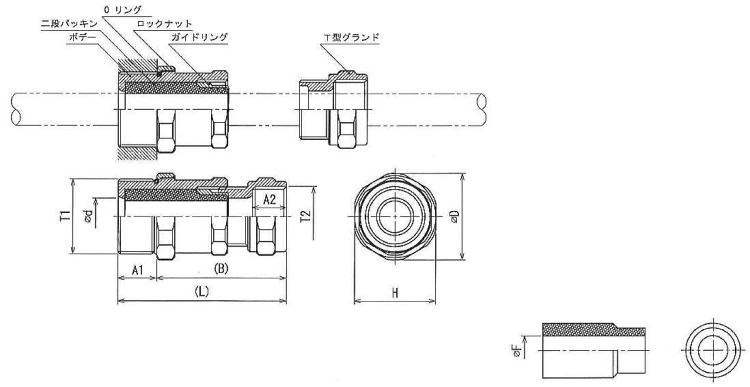

　SFST　ExdⅡC　　耐圧防爆構造ケーブルグランド：パッキン内蔵機器密閉ネジ接続型

 型式：寸法一覧表　　　銅合金：ニッケルメッキ
型式 接合ネジ ケーブルグランド寸法　mm フィックスパッキン選定表（適合ケーブル範囲）φFmm
T1 T2 A1 A2 B L φｄ H φD F1 F2 F3 F4 F5 F6
SFST10-M M25 G1/2 17 15 57 74 12.2 32 35 12（12～11） 11（11～10） 10（10～9） 9（9～8） 8（8～7） 7（7～6）
SFST20-M M32 G3/4 17 15 57 74 16.2 38 41 16（16～15） 15（15～14） 14（14～13） 13（13～12） 12（12～11） 11（11～10）
※ご依頼の際は、型式 + フィックスパッキンをご指定願います。

例： 型式： SFST10-M + パッキン：F1

 国際整合防爆指針2015
  ケーブルグランド型式試験⇒　***参考資料***
