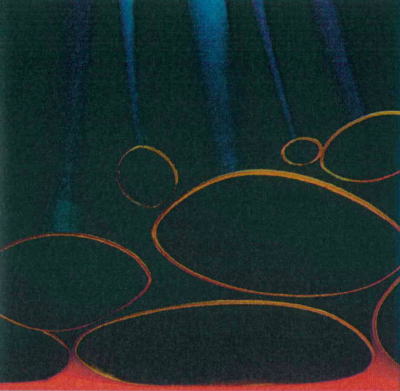

MWTM 熱収縮中肉厚絶縁チューブ 276・729

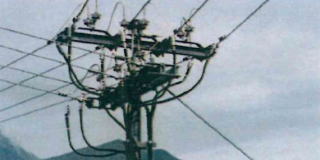

● 電力ケーブルに対する絶縁及び防水機能は、長期にわたる風雨や紫外線に影響を受けず、絶え間ない温度変化に耐え、湿気や腐食性溶液、油や溶剤を寄せ付けない等、さまざまな過酷な要求を満たさなければならず、耐久性のある絶縁性能と軽さ、強靭さ、衝撃強さそして柔軟性をも兼ね備えることが要求されます。更にはその”処理の容易さ”は十分考慮すべき現在の必須事項でもあります。
● これらの要求事項を満足すべくTE Connectivityの熱収縮中肉厚チューブMWTMが開発され、端末処理、直線接続処理そしてケーブル補修等の用途で幅広く世界中で使用されています。通常ガストーチで加熱されることでチューブのもつ”弾性記憶”により元の形状に復元、即ち収縮します。その高い収縮率によって、幅広いケーブルサイズや付属品に対して収縮し、しっかりと取り付きます。
● MWTMチューブの内面には、加熱収縮時に溶ける接着層が塗布されており、ケーブルシースの補修や防水用途に、そして接着層なしのものは、その他の絶縁用途（低圧）に適しています。
●  テープやレジンそしてゴム拡張製品にはつきものの保管期限はありません。更には施工終了直後に通電が可能です。
● MWTMチューブは施工が簡単でありながら、厳しい気候条件や汚損環境下における長期信頼性を有しています。
これは材料科学分野そして電力分野におけるTE Connectivityの持つ可能性の一端であり、世界的ケーブル付属品メーカーとしての多くの経験と研究成果により得られました。
●  TE Connectivityは発展する電力業界の要求を満たす為、世界的な経験と技術支援をもってさまざまな製品を開発し、お客様をサポートしています。



材　　質 電子線架橋ポリオレフィン
収 縮 温 度 125℃以上
連続使用温度 -40℃〜90℃（接着剤付）
-40℃〜120℃（接着剤無）


MWTM 材料特性 試験方法 規格値
引張強さ ISO 37 最小14MPa
破断伸び ISO 37 最小350％
密度 ISO 1183 Method A 0.9〜1.1g/cm3
硬さ ISO 868 50 shore D
加速劣化 150±2℃.7日間 ISO 188 -
引張強さ ISO 37 最小14MPa
破断伸び ISO 37 最小300％
低温可とう性 -40±3℃.4時間 ASTM D2671-C 亀裂なし
耐電圧 IEC 60243 最小200kV/cm(1mm厚)
最小100kV/cm(3mm厚)
体積固有抵抗 IEC 60093 最小1×1012 Ωcm
誘電率 IEC 60250 最大5.0
吸水率 ISO 62 Method 1 最大0.25％（23±2℃.14日間)
耐候性 本製品は耐紫外線剤としてカーボンブラックを含有した材料で製造されています。
備考 本材料に関するより詳細な内容は弊社規格PPS　3010/19を参照ください。
防水剤の特性については弊社規格PPS3012/76を参照ください。

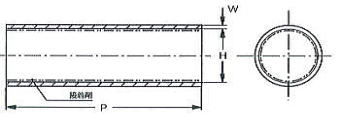

選定表/寸法
製品番号 適用対象外径範囲 H W P
ａ b ａ b 接着剤付  接着剤無
最小 最大 最小 最大 （mm）  （m）
MWTM10/3 3.5〜9.0 10 3 0.3 1.0 1000 -
MWTM16/5 5.5〜14.5 16 5 0.3 1.4 1000 40
MWTM25/8 9.0〜22.5 25 8 0.4 2.0 1000 40
MWTM35/12 13.0〜31.5 35 12 0.4 2.0 1000 30
MWTM50/16 17.5〜45.0 50 16 0.5 2.0 1000 25
MWTM63/19 21.0〜57.0 63 19 0.6 2.4 1000 15
MWTM75/22 24.0〜68.0 75 22 0.6 2.7 1500 10
MWTM85/25 27.5〜77.0 85 25 0.6 2.8 1500 -
MWTM95/29 32.0〜86.0 95 29 0.7 3.1 1500 -
MWTM115/34 37.0〜104.0 115 34 0.7 3.1 1500 -
MWTM140/42 46.0〜126.0 140 42 0.7 3.1 1500 -
MWTM160/50 55.0〜144.0 160 50 0.7 3.2 1500 -
MWTM180/60 66.0〜162.0 180 60 0.7 3.2 1500 -
MWTM245/80　※ 88.0〜220.0 245 80 - 2.4 - 60
MWTM285/135　※ 149.0〜255.0 285 135 - 1.4 - 40

※1　寸法単位mm
　　　　ａ＝収縮前、ｂ＝完全収縮後
※2　完全収縮時の最大長さ方向
　　　　変化率 ： +5%/-10%
※3　※受注発注品

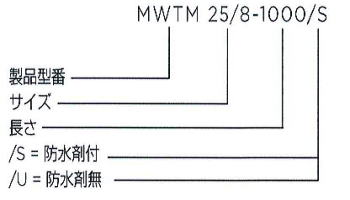

製品番号例



標準長および接着剤

長さ
●上記P寸法参照

防水剤
●さまざまなケーブルの絶縁体やシースとして一般的に使用される全ての材料
（プラスチック、ゴム、鉛そしてアルミ） に対して優れた接着、防水特性を示します。
