KCP コンビネーションコネクター|ネオフレックス（NEOFLEX）

001/771

■特長
本品はKCPタイプフレックスと、厚鋼電線管、薄鋼電線管とを
一体化して接続出来る様に製作されたものです。

■材質
C3604 ：本体（16～28）・袋ナット（#16～28）
CAC202 ：本体（36～82）・袋ナット（#36～82）

■保護等級
IP67G（ビニール被覆フレックスに接続の場合）

■取付要領
1.KCP（※CPB）フレックスを専用ナイフにて切断する
2.袋ナットの方向に注意してフレックスに通す
3.ホルダーをフレックスの外径にねじ込む
4.インサートをフレックスの、内・外径に完全に締まるまでねじ込む
5.ホルダーの位置を調整して本体と袋ナットを噛み合わせ、ねじ込む
6.本体をバイス台に固定し、フレックスを上にして袋ナットを完全に
  締め込む
※CPBフレックスの場合はフレックスの切断箇所にビニールテープを
  2～3回巻き、垂直に切断した後、ビニールテープを取り、
  内・外径のバリを取り、ワイヤーブレード外装部を内側に
  全体に絞った後、取付要領の2項へ移る。

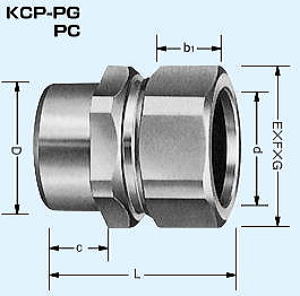

■KCP-PGコンビネーションコネクター寸法表（厚鋼電線管接続用）

型式	CTG内ねじ	外径	最小内径	有効ねじ長さ	袋ナット長さ	全長	対辺	対角	角数	概算重量
	CTG内ねじ	外径	最小内径	有効ねじ長さ	袋ナット長さ	L	対辺	対角	角数
	適合電線管ねじサイズ	D	d	c	b1	締付後	E	F	G
	厚鋼用	mm	mm	mm	mm	mm	mm	mm	-	g
KCP-PG16F	G-16	25	14	14	14	35	30	32	6	88
KCP-PG22F	G-22	31	19	14	16	37	35	38	6	120
KCP-PG28F	G-28	38	24.6	16	17.5	41	44	48	6	200
KCP-PG36F	G-36	46	33.4	18	19.5	48	54	58	8	275
KCP-PG42F	G-42	52	37.8	18	22	51	60.5	64.5	8	385
KCP-PG54F	G-54	67	49.3	20	24.5	56	72	78	8	475
KCP-PG70F	G-70	80	60.9	22	25.5	61	87	94	8	795
KCP-PG82F	G-82	93	76.8	26	27	68	104	112	8	1160

■KCP-PCコンビネーションコネクター寸法表（薄鋼電線管接続用）

型式	CTC内ねじ	外径	最小内径	有効ねじ長さ	袋ナット長さ	全長	対辺	対角	角数	概算重量
	CTC内ねじ	外径	最小内径	有効ねじ長さ	袋ナット長さ	L	対辺	対角	角数
	適合電線管ねじサイズ	D	d	c	b1	締付後	E	F	G
	薄鋼用	mm	mm	mm	mm	mm	mm	mm	-	g
KCP-PC16-19F	C-19	19.1	14	14	14	35	30	32	6	88
KCP-PC22-25F	C-25	25.4	19	14	16	37	35	38	6	120
KCP-PC28-31F	C-31	31.8	24.6	16	17.5	41	44	48	6	200
KCP-PC36-39F	C-39	38.1	33.4	18	19.5	48	54	58	8	275
KCP-PC42-51F	C-51	50.8	37.8	18	22	51	60.5	64.5	8	385
KCP-PC54-63F	C-63	63.5	49.3	20	24.5	56	72	78	8	475
KCP-PC70-75F	C-75	76.2	60.9	22	25.5	61	87	94	8	795
