トルクコイル
（中空タイプ、トルク伝達、優れた回転同期性）

742

■特長■

株式会社ハギテックでは、極細～の精密なトルクコイルがご提供可能です。

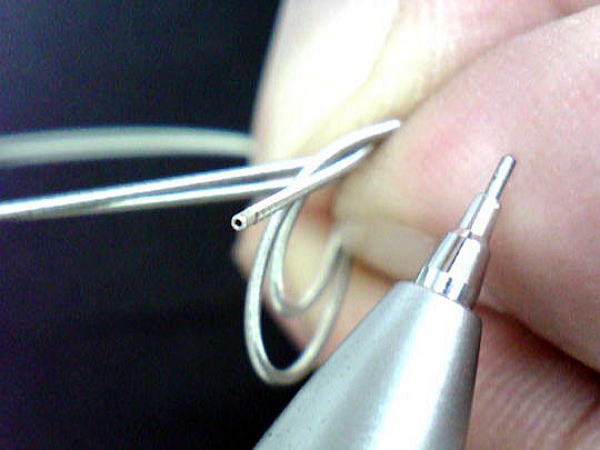

最少径で内径0.24×外径0.55～の超極細トルクチューブ。対応可能材質はSUS304、316、301、ニチノール等。
非常に精密で表面も滑らかです。トルク伝達力、回転同期性に非常に優れています。
カスタムサイズや層数、持ち数はもちろん、丸線以外でも角線、精密な平板コイル等もご相談ください。

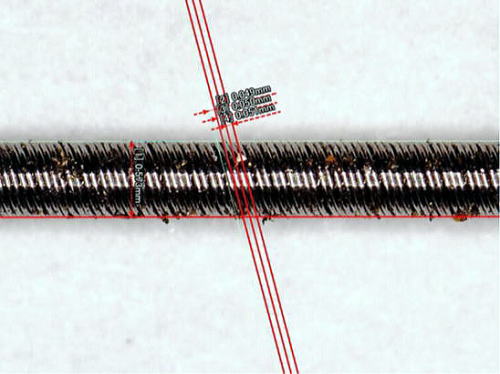

1層目：0.05mm×8条
外径：0.327mm 内径：0.243mm

2層目：0.05mm×8条
外径：0.449mm 内径：0.360mm

3層目：0.05mm×8条
内径：0.493mm 外径：0.577mm

ートルクコイルー

優れた回転同期性（1：1）

・トルクコイル仕様一覧表

型式	HGC-T-1	HGC-T-2	HGC-T-3
構造	8条3層
内径	0.2mm	0.52mm	1.4mm
外径	0.5mm	1.0mm	2.0mm
素線径	0.05mm	0.08mm	0.1mm
長さ	2000mm	2000mm	2000mm

上記は実績のあるサイズですが、下記以外にもカスタムサイズで製作可能です。
お問い合わせください。

・その他　加工範囲

構造	8条3層
内径	0.2mm～1.5mm
外径	0.4mm～3.0mm
最小素線径	0.04mm
最長	3000mm

※その他の仕様についてはご相談ください。
