RNF-100	タイプ1	サーモフィット熱収縮チューブ（一層構造・薄肉厚・柔軟　タイプ2：ハロゲンフリー）		276
	タイプ2

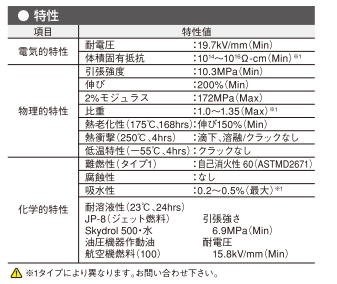

■	基本特性
●	材質：放射線架橋ポリオレフィン
●	収縮温度：121℃以上
●	収縮比： 2：1
●	縦方向収縮率：-5％（ASTM　D2671)
●	連続使用温度：－55～135℃

■	特長

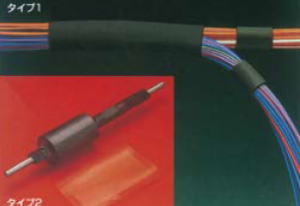

●	タイプ1：難燃、柔軟、高い耐摩耗性及び耐溶剤性。
●	タイプ2：透明、柔軟、高い耐摩耗性及び耐溶剤性。
●	難燃性で柔軟性のある凡用チューブ（タイプ1）
●	柔軟性のある凡用チューブ（タイプ2）透明のみ

■	用途
●	接続箇所の絶縁、補強
●	電線の補強、結束
●	各種部品の保護

■	規格
●	SAE-AMS-DTL-23053/5
●	UL224（FileNo.E35586） 600V/125℃　（透明は除く）
●	CSA（FileNo.LR31929）600V/125℃　（透明は除く）
●	TE　Product　Spec RT-350　RK-6001

■	標準色
タイプ1
●	黒、白、赤、青、黄、緑 ※別途お問い合わせ下さい。
タイプ2
●	透明（難燃性なし）

■寸法表（タイプ1.2共通）

型式	呼称	収縮前内径	完全収縮後内径	完全収縮後肉厚	STK（カット品）
型式	サイズ	最小値（mm）D	最大値（mm）d	代表値（mm）W	定尺（m）
RNF-100-3/64-□-□	3/64	1.2	0.6	0.40	1.2
RNF-100-1/16-□-□	1/16	1.6	0.8	0.43
RNF-100-3/32-□-□	3/32	2.4	1.2	0.50
RNF-100-1/8-□-□	1/8	3.2	1.6	0.50
RNF-100-3/16-□-□	3/16	4.8	2.4	0.50
RNF-100-1/4-□-□	1/4	6.4	3.2	0.64
RNF-100-3/8-□-□	3/8	9.5	4.8	0.64
RNF-100-1/2-□-□	1/2	12.7	6.4	0.64
RNF-100-3/4-□-□	3/4	19.1	9.5	0.76
RNF-100-1-□-□	1	25.4	12.7	0.88
RNF-100-1-1/4-□-□	1-1/4	31.8	14.3	1.01
RNF-100-1-1/2-□-□	1-1/2	38.1	19.1	1.01
RNF-100-2-□-□	2	50.8	25.4	1.14
RNF-100-3-□-□	3	76.2	38.1	1.27
RNF-100-4-□-□	4	101.6	50.8	1.39

※最少注文数量・納期につきましてはお問い合わせ下さい。
