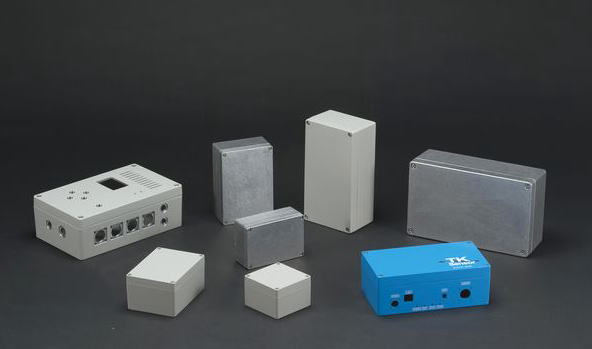

BDNシリーズ　防水・防塵アルミダイカストボックス
644
■特長

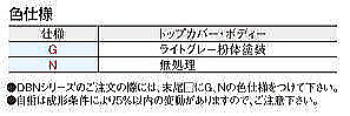

● BDNシリーズは、8サイズで色仕様はライトグレーと無処理の2タイプ、全16機種です。
● ライトグレー塗装は環境にやさしく耐候性と塗膜硬度に優れた粉体塗装を採用しています。

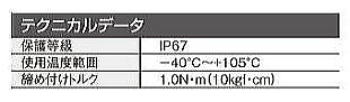

● Oリングガスケット採用によりIP67の高い防水・防塵性能を実現しました。
● アルミダイキャスト製なので耐衝撃性にも優れています。

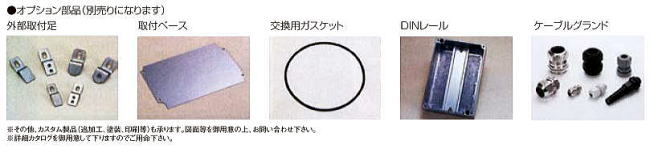

● 機器のメンテナンス時やボックス開閉の際は、ボックスの防水・防塵効果を保つためにもオプションの交換用ガスケットにてガスケット交換される事をお薦めいたします。
● 上カバービス取付部はビスの落下防止構造となっていますので最初にねじ込む様にして入れて下さい。
■材質

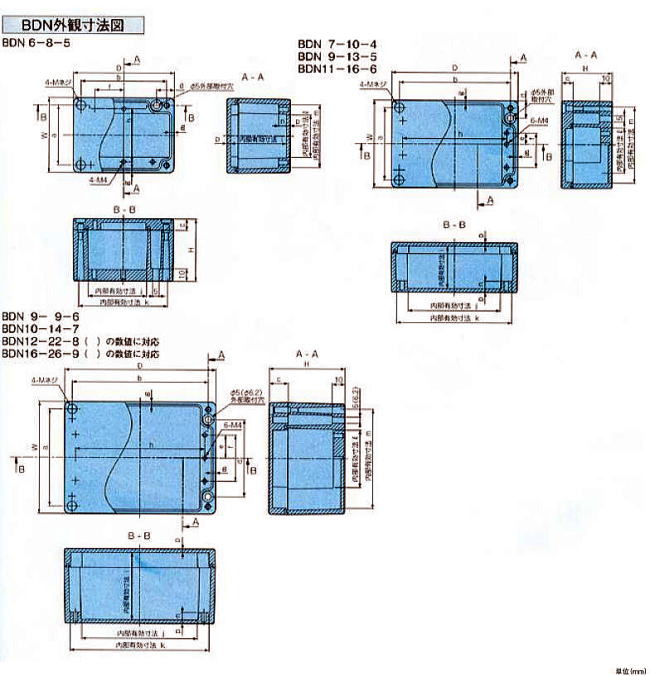

●BDNシリーズ
型式 W
（mm）		 D
（mm）		 H
（mm）		 a
（mm）		 b
（mm）		 c
（mm）		 自重
（g）
BDN6-8-5□ 60 80 50 48 68 9 240
BDN7-10-4□ 70 100 40 58 88 9 250
BDN9-9-6□ 90 90 60 78 78 15 395
BDN9-13-5□ 90 130 50 78 118 9 420
BDN10-14-7□ 100 140 70 88 128 15 635
BDN11-16-6□ 110 160 60 98 148 15 640
BDN12-22-8□ 120 220 80 105 205 20 1155
BDN16-26-9□ 160 260 90 140 240 20 2145
●BDNシリーズ
型式 d
（mm）		 e
（mm）		 f
（mm）		 g
（mm）		 h
（mm）		 i
（mm）		 j
（mm）		 k
（mm）		 ℓ
（mm）		 m
（mm）		 n
（mm）		 p
（mm）		 ネジＭ
BDN6-8-5□ 14 - 23 3.5 42.5 44 45 71 33 51 6 3 M4
BDN7-10-4□ 14 11 31 3 85 34 75 92.5 38 62.5 6 3 M4
BDN9-9-6□ 62 18.5 37 3.5 72 54 62 80 45 80 6 3 M4
BDN9-13-5□ 14 19 47.5 3.5 112.5 44 104 121 56 81 6 3 M4
BDN10-14-7□ 72 24 48 3.5 121 64 111 130 56 90 6 3 M4
BDN11-16-6□ 14 29 67.5 3.5 142.5 54 134 151 76 101 6 3 M4
BDN12-22-8□ 84.6 28 56 3.9 196 74 183 206 62 105 6 3 M5
BDN16-26-9□ 110 36 72 4.8 230 82 216 247 87 146 9 4 M6
 ※詳細カタログを御用意しておりますのでご用命下さい。
