スーパーグランド

436/654

■特長

●	完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を保護します。
●	アイディアルなツメ（A型）は軽い締め付けで抜群のクランプ力を発揮します。
●	軽量であり、なおかつ耐薬品・耐熱・電気絶縁性に優れています。
●	オプションにて耐油ゴムシール（NBR）品もお求め頂けます。お問い合わせ下さい。
●	NPA、NPBシリーズにはロックナットは付属しておりません。
●	Mネジタイプは足長型もございます。お問い合わせ下さい。

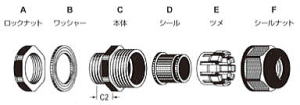

■材質

ロックナット・本体・ツメ・シールナット：66ナイロン（UL94V-2)
ワッシャー・シール：EPDM

■IP等級

■色

IP68/5気圧

黒・グレー・シルバーグレー

■取付部

■使用温度範囲

ISO/メートルネジ
G（PF)/JIS管用平行ネジ
PG/ドイツネジ
NPT/アメリカテーパーネジ

-40～105℃
（瞬時/1分：160℃）

型式	ネジ		黒色	グレー	シルバーグレー	適応電線サイズ（mm）	ネジ長 C2（mm）	スパナサイズ A部/F部	包装単位個
FGA13-03	G(PF)	1/4	B	G	SG	3.1～2	9	19/19	50
FGA13-05			B	G	SG	5.3～3	9	19/19	50
FGA13-08			B	G	SG	8～4.5	9	19/19	50
FGA17-06		3/8	B	G	SG	7～4	10	22/22	50
FGA17-10		3/8	B	G	SG	10～6	10	22/22	50
FGA21S-06		1/2	B	G	SG	7～4	10	27/22	50
FGA21L-06			B	G	SG	6.6～4	10	27/27	50
FGA21M-08			B	G	SG	8.6～5	10	27/24	50
FGA21S-10			B	G	SG	10～6	10	27/22	50
FGA21L-10			B	G	SG	10～6	10	27/27	50
FGA21H-10			B	G	SG	10～6	15	27/27	50
FGA21M-11			B	G	SG	11～7	10	27/24	50
FGA21L-14			B	G	SG	14～9	10	27/27	50
FGA21H-14			B	G	SG	14～9	15	27/27	50
FGA21LL-15			B	G	SG	15～11	10	30/33	50
FGA26S-06		3/4	B	G	SG	6.6～4	12	33/27	50
FGA26-06			B	G	SG	6.6～5	12.5	33/33	50
FGA26S-10			B	G	SG	10～6	12	33/27	50
FGA26-10			B	G	SG	10.5～6	12.5	33/33	50
FGA26S-14			B	G	SG	14～9	12	33/27	50
FGA26-14			B	G	SG	14.7～9	12.5	33/33	50
FGA26-16			B	G	SG	16～12	12.5	33/33	50
FGA26-18			B	G	SG	18～14	12.5	33/33	50
FGA26L-19			B	G	SG	19.5～14.5	15	33/39	50
FGA33S-06		1	B	G	SG	6.6～5	12	42/33	10
FGA33-06			B	G	SG	6.8～5	15	42/42	10
FGA33S-10			B	G	SG	10.5～6	12	42/33	10
FGA33S-14			B	G	SG	14.7～9	12	42/33	10
FGA33S-16			B	G	SG	16～12	12	42/33	10
FGA33S-18			B	G	SG	18～14	12	42/33	10
FGA33-22			B	G	SG	22～16	15	42/42	10
FGA33-25			B	G	SG	25～18	15	42/42	10
FGA33L-27			B	G	SG	27～22	15	42/45	10
FGA42-25		1 1/4	B	G	SG	25～21	15	53/52	10
FGA42-30		1 1/4	B	G	SG	30～24	15	53/52	10
FGA48-32		1 1/2	B	G	SG	32～26	20	57/62	10
FGA48-39		1 1/2	B	G	SG	41～31	20	57/62	10
FGA60-46		2	B	G	SG	46～40	20	70/76	10
FGA60-49		2	B	G	SG	51～44	20	70/76	10
FGA88-68		3	B	G	SG	68～58	25	110/110	2
FGA88-77		3	B	G	SG	77～66	25	110/110	2
MG16AS-03	M	M16×1.5	B	G	SG	3.1～2	10	22/19	50
MG16AS-05			B	G	SG	5.3～3	10	22/19	50
MG16A-06-ST			B	G	SG	7～4	10	22/22	50
MG16AS-08			B	G	SG	8～4.5	10	22/19	50
MG16A-10-ST			B	G	SG	10～6	10	22/22	50
MG16AL-11-ST			B	G	SG	11～7	10	22/27	50
MG20AS-06		M20×1.5	B	G	SG	7～4	10	24/22	50
MG20A-06-ST			B	G	SG	6.6～4	10	27/27	50
MG20AS-10			B	G	SG	10～6	10	24/22	50
MG20A-10-ST			B	G	SG	10～6	10	27/27	50
MG20A-14-ST			B	G	SG	14～9	10	27/27	50
MG20AL-15-ST			B	G	SG	14.5～11	10	27/33	50
MG25AS-06		M25×1.5	B	G	SG	6.6～4	12	33/27	50
MG25A-06-ST			B	G	SG	6.6～5	10	33/33	50
MG25AS-10			B	G	SG	10～6	12	33/27	50
MG25A-10-ST			B	G	SG	10.5～6	10	33/33	50
MG25AS-14			B	G	SG	14～9	12	33/27	50
MG25A-14-ST			B	G	SG	14.7～9	10	33/33	50
MG25A-16-ST			B	G	SG	16～12	10	33/33	50
MG25A-18-ST			B	G	SG	18～14	10	33/33	50
MG25AL-19-ST			B	G	SG	19～14.5	10	33/39	50
MG32AS-06		M32×1.5	B	G	SG	6.6～5	12	41/33	10
MG32A-06-ST			B	G	SG	6.8～5	11	41/42	10
MG32AS-10			B	G	SG	10.5～6	12	41/33	10
MG32AS-14			B	G	SG	14.7～9	12	41/33	10
MG32AS-16			B	G	SG	16～12	12	41/33	10
MG32AS-18			B	G	SG	18～14	12	41/33	10
MG32A-22-ST			B	G	SG	22～16	11	41/42	10
MG32A-25-ST			B	G	SG	25～18	11	41/42	10
MG32AL-26-ST			B	G	SG	26.2～21.5	10	41/45	10
MG40A-25-ST		M40×1.5	B	G	SG	25～21	12	50/52	10
MG40A-30-ST		M40×1.5	B	G	SG	30～24	12	50/52	10
MG50A-32-ST		M50×1.5	B	G	SG	32～26	15	62/62	10
MG50A-39-ST		M50×1.5	B	G	SG	41～31	15	62/62	10
MG63A-46-ST		M63×1.5	B	G	SG	46～40	15	75/78	10
MG63A-49-ST		M63×1.5	B	G	SG	51～44	15	75/78	10
PGA7-03	PG	7	B	G	SG	3.1～2	8.5	17/19	50
PGA7-05			B	G	SG	5.3～3	8.5	17/19	50
PGA7-08			B	G	SG	8～4.5	8.5	17/19	50
PGA9-03		9	B	G	SG	3.1～2	9	22/19	50
PGA9-05			B	G	SG	5.3～3	9	22/19	50
PGA9-08			B	G	SG	8～4.5	9	22/19	50
PGA9L-10			B	G	SG	10.2～6	10	22/22	50
PGA11-06		11	B	G	SG	7～4	10	24/22	50
PGA11-10			B	G	SG	10～6	10	24/22	50
PGA11L-14			B	G	SG	13.5～9	10	24/27	50
PGA13.5-08		13.5	B	G	SG	8.8～5	10	27/24	50
PGA13.5-11			B	G	SG	11～7	10	27/24	50
PGA13.5L-14			B	G	SG	14～9	10	27/27	50
PGA16-06		16	B	G	SG	6.6～4	11	30/27	50
PGA16-10			B	G	SG	10～6	11	30/27	50
PGA16-14			B	G	SG	14～9	11	30/27	50
PGA16L-16			B	G	SG	16～12	10	30/33	50
PGA21-06		21	B	G	SG	6.6～5	12.5	36/33	50
PGA21-10			B	G	SG	10.5～6	12.5	36/33	50
PGA21-16			B	G	SG	16～12	12.5	36/33	50
PGA21-18			B	G	SG	18～14	12.5	36/33	50
PGA21L-23			B	G	SG	23～17	12	36/39	50
PGA29-06		29	B	G	SG	6.8～5	12	46/42	10
PGA29-22			B	G	SG	22～16	12	46/42	10
PGA29-25			B	G	SG	25～18	12	46/42	10
PGA29L-27			B	G	SG	27～22	12	46/45	10
PGA36-25		36	B	G	SG	25～21	15	57/52	10
PGA36-30		36	B	G	SG	30～24	15	57/52	10
PGA48-46		48	B	G	SG	46～40	16	70/78	10
PGA48-49		48	B	G	SG	51～44	16	70/78	10
NPA17-06	NPT	3/8	B	G	SG	7～4	13	/22	50
NPA17-10		3/8	B	G	SG	10～6	13	/22	50
NPA21-06		1/2	B	G	SG	6.6～4	13	/27	50
NPA21-10			B	G	SG	10～6	13	/27	50
NPA21-14			B	G	SG	14～9	13	/27	50
NPA26-06		3/4	B	G	SG	6.6～5	15	/33	50
NPA26-10			B	G	SG	10.5～6	15	/33	50
NPA26-14			B	G	SG	14.7～9	15	/33	50
NPA26-16			B	G	SG	16～12	15	/33	50
NPA26-18			B	G	SG	18～14	15	/33	50
NPA33-06		1	B	G	SG	6.8～5	17	/42	10
NPA33-22			B	G	SG	22～16	17	/42	10
NPA33-25			B	G	SG	25～18	17	/42	10

※型式：色表記（-B、-G、-SG）は電線サイズ数字の直後に付記
（例：MG20A-14B-ST、PGA9-08B）
