P.2316

サンフレキNT（ノンメタルフレキシブルチューブ）

031

■特長
構造は高抗張力の硬質塩化ビニルをスプリング状に巻いたコイルの内外面を軟質塩化ビニルで一体連続被覆成形したフレキです。軽量で、最小曲げ半径が小さいので複雑で狭いスペースでの配管が可能で、配管作業の省力化が向上します。ねじれ可動にも適したフレキシブル電線管です。材料に耐候性、耐薬品性、自己消火性及び耐油性に優れた塩化ビニルを使用していますので、駅舎、工場、プラント、機械廻り等の配管にご使用下さい。使用可能温度範囲は、固定時は-25℃～60℃、可動時は-5℃～60℃です。燃焼性はUL94V2仕様です。附属品を含めフレキは、金属を使用していませんので金属錆の発生がありません。非電導体ですから金属製電線管の場合のようなボンディングが不要です。附属品の種類を数多く用意していますので、色々な配管が便利にできます。フレキの色は、黒色が標準です。電線は、ケーブル、ビニルコードをご使用下さい。

型式	外径	内径	最小中心曲げ半径		該当するネジの呼び	重量（ｋｇ）		1巻の長さ
型式	ｍｍ	ｍｍ	固定（ｍｍ）	可動（ｍｍ）	Ｇネジ	1ｍ当り	1巻当り	ｍ
NT16	16.0	10.6	50	100	-	0.08	2.4	30
NT20	20.0	14.2	60	120	G1/2(G16)	0.12	3.6	30
NT25	25.0	18.6	70	140	G3/4(G22)	0.17	5.1	30
NT32	32.0	25.0	110	220	G1(G28)	0.24	7.2	30
NT40	40.0	32.0	130	260	G1-1/4(G36)	0.34	10.2	30
NT50	50.0	42.4	160	-	G1-1/2(G42)	0.45	13.5	30
NT63	63.0	54.4	230	-	G2(G54)	0.74	14.8	20
NT73	73.0	63.0	350	-	G2-1/2(G70)	1.06	21.2	20

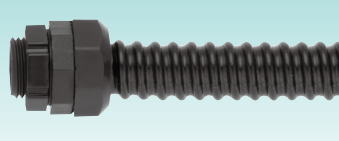

NT型コネクタ　ノックアウト接続用

031

管用平行おねじ付き

●サンフレキTypeNTを制御盤類のノックアウトに
   接続するためのコネクタです。
●サンフレキTypeNT#20～#73とコネクタの
   引張力は250N
   （JIS C8461-23の分類コードは2ライトです。）
●IP65
●主材質：PA6
●使用温度範囲：-20～90℃
●難燃性：UL94V0

【黒色品】

型式	接続できるサンフレキ		挿入できるケーブル最大外径	φA	φB D	φｄ	L1	L2	L3	接続ねじ JIS B 0202		重量（g/個）	最小入数（個/袋）
型式	接続できるサンフレキ		挿入できるケーブル最大外径	φA	φB D	φｄ	L1	L2	L3	φS1	呼び	重量（g/個）	最小入数（個/袋）
NTBG 16	NT	16	11	28.8	31.1	12	13	18	7	20.9	G1/2	15	20
NTBG 20		20	13	34.2	31.1	14.4	13	19	7	20.9	G1/2	17	20
NTBG 25		25	19	41.5	38.6	19.9	14	21	8	26.4	G3/4	25	20
NTBG 32		32	25	50	47.9	26	15	24	9	33.2	G1	52	10
NTBG 40		40	32	59.5	60.2	33.3	16	28	10	41.9	G1-1/4	66	5
NTBG 50		50	39	70.3	68.4	39.9	16	32	10	47.8	G1-1/2	82	5
NTBG 63		63	51	84.4	79	51.7	18	36	11	59.6	G2	120	5
NTBG 73		73	63	101.6	103.3	66.9	18	53	5	75.1	G2-1/2	296	1

単位：mm

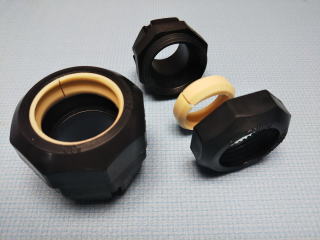

NT用グランドパッキン（肌色）

031

塩化ﾋﾞﾆﾙ製Type NT 用の樹脂製附属品です。

●NT用グランドパッキン（型式NTGP）のみの販売も致します。
●N型の附属品（例：NBG）のグランドパッキン（黒色）を取り外してNT用グランドパッキン（肌色）に
取り替えて下さい。

【 NT用グランドパッキン（肌色） 】

型式	使用するサンフレキROBO 附属品	接続できるサンフレキ		最小入数（個/袋）
NTGP 16	すべてのN型附属品に使用できます。	NT	16	10
NTGP 20			20	10
NTGP 25			25	10
NTGP 32			32	10
NTGP 40			40	8
NTGP 50			50	8
NTGP 63			63	8

NT2型コネクタ　ノックアウト接続用

031

塩化ﾋﾞﾆﾙ製Type NT 用の樹脂製ねじ込み式の非防水型附属品です。

●サンフレキＴｙｐｅＮＴ用の樹脂製
ねじ込み式の非防水型附属品です。
●本体の材料は、ポリアミド樹脂（PA6）
で、耐油性があります。
●難燃性は、ＵＬ94Ｖ0です。
●附属品の色は、黒色です。
●ロックナット付き（鋼製）です。
●使用温度範囲：-20～100℃

型式	接続できるサンフレキ		挿入できるケーブル最大外径	ΦB D	Φd	L1	L2	L3	接続ネジ JIS B 0202		重量	最小入数
型式	接続できるサンフレキ		ｍｍ	ｍｍ	ｍｍ	ｍｍ	ｍｍ	ｍｍ	ΦS1	呼び	g/個	個/袋
NT2BG 16	ＮＴ	16	10	29.0	12.0	13	25.0	3.8	20.9	G1/2	16	20
NT2BG 20		20	14	29.0	14.5	13	27.0	3.8	20.9	G1/2	16	20
NT2BG 25		25	19	36.0	20.0	14	30.4	3.8	26.4	G3/4	25	20
NT2BG 32		32	25	44.0	26.1	15	35.8	4.5	33.2	G1	39	10
NT2BG 40		40	33	53.0	34.3	16	40.2	4.5	41.9	G1-1/4	55	10
NT2BG 50		50	39	62.3	40.1	16	44.5	5.0	47.8	G1-1/2	80	5
NT2BG 63		63	51	75.3	51.9	18	48.8	5.0	59.6	G2	111	5
