螺旋タイプ　PFAフレキシブルチューブ	751

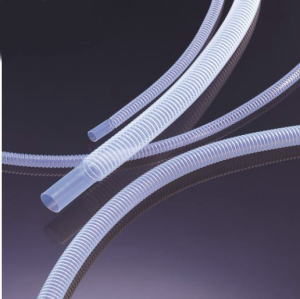

● 260℃（最高）まで使用できます。 ● ふっ素樹脂TFEは化学的に不活性の為、流体を汚染しにくい特性が有ります。 ● 波形部の形状は液溜りが少ない、ヘリカル（螺旋状）です。 ● 1/4”〜4”迄の12サイズが提供できます。 ● 長尺品が提供できます。 ● 波形部を加工することにより使用目的に応じた長さが作れます。 ● 材質 ： ふっ素樹脂TFE ● 最高使用温度 ： 260℃ ○お問い合わせ方法 呼称ｻｲｽﾞと、波形部長さ、両端ｽﾄﾚｰﾄ長さをお知らせ下さい。 例：　TX-1/4 波形部長さ：800�o　片端ｽﾄﾚｰﾄ部:100mm 片端ｽﾄﾚｰﾄ部:100mm

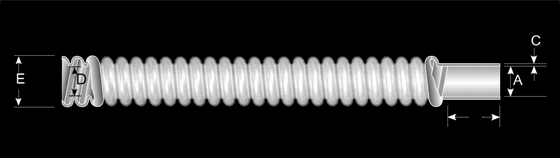

呼称サイズ	波 形 部		ストレート部（参考値）		最小曲げ半径	破裂圧力（室温）
	最小内径	最大外径	内径	肉厚
	Ｄ	Ｅ	Ａ	Ｃ	Ｒ	ＭＰａ
TX-1/4	4.7	8	5.5	0.38	12.7	1.23
TX-3/8	7.8	11.2	9.53	0.51	22.2	1.1
TX-1/2	10.9	14.6	12.7	0.51	31.8	0.82
TX-5/8	15.6	19.6	15.88	0.61	38.1	0.82
TX-3/4	18.2	23.1	19.05	0.64	50.8	0.69
TX-1"	25.1	31.2	25.4	0.76	56.5	0.62
TX-1/1/4	29.2	40.7	31.75	0.89	69.9	0.59
TX-1-1/2	35.8	48.6	38.1	1.02	76.2	0.55
TX-2"	49.6	62.3	50.8	1.09	108	0.45
TX-2-1/2	62.7	80.9	63.5	1.57	127	0.52
TX-3"	74.6	95.3	76.2	1.57	177.8	0.43
TX-4"	100	120.7	101.6	1.57	228.6	0.32

単位：m /m

■注意事項
●販売価格、販売数量、納期やご要望などは、営業部までお問合せ下さい。
● ストレート部は、波形部を加工して製作します。
ストレート加工をご希望の際は、営業部までお問い合せ下さい。
● ストレート寸法
上記の寸法表の数値は、ストレート加工した場合の参考値です。
ストレート部の寸法は加工条件等で異なる場合が有ります。
必ず寸法を確認してからご使用下さい。
※ストレート加工方法についてご質問等は、営業部までお問合せ下さい。
● 螺旋タイプ　PFAフレキシブルチューブの供給長さ
ランダム長さでの供給となります。

サイズ	供給長さ
1/4〜1"	≧33ft（約10m）
1-1/4〜2-1/2	≧10ft（約3m）
3"	≧7ft（約2.1m）
4"	≧4ft（約1.2m）

---
