シリコーン製ジャバラ BLW型
431
■特長

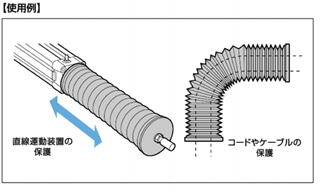

●直線運動装置や、ケーブルの保護などに使用します。
●シリコーンゴム製のため耐油・耐熱に優れています。
   耐熱温度は約200℃です。
●専用のジョイントを使用すると、複数のジャバラを連結できます。
●キャップの中央部の穴は用途に合わせて大きく加工できます。
   ※お客様にて行ってください
●耐久伸縮回数は約20万回(参考値)と長寿命です。
●受注対応で材質違いのエチレンプロピレンゴム製または
   ニトリルゴム製もご用意できます。

 注意
・屋内でご使用ください。

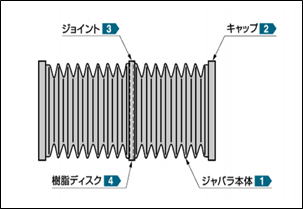

 組立図

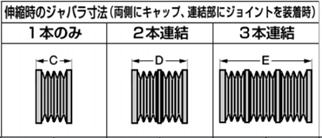

型式 材質 A B C:縮時 C:伸時 D:縮時 D:伸時 E:縮時 E:伸時
BLW83B シリコーンゴム オレンジ 81 51 65 350 130 700 200 1050
BLW106B 104 67 40 220 80 440 120 650
BLW135B 133 87 75 500 150 1000 225 1300


シリコーン製ジャバラ キャップ

●中央の穴は、用途に合わせて大きく加工できます。
※お客様にて行ってください
※ジャバラを縮めた時に、空気孔から内側の空気を逃がします。
(空気孔は製品に付属しています)



型式 A B B:最大加工可能寸法 材質
BLW83C 83 10 40 シリコーンゴム オレンジ
BLW106C 106 60
BLW135C 135 30 90

 シリコーン製ジャバラ ジョイント

●ジャバラ同士の連結に使用します。





型式 A B C D 材質
BLW83J 81 57 13 2 シリコーンゴム オレンジ
BLW106J 104 80.5
BLW135J 133 107 14 3

 シリコーン製ジャバラ 樹脂ディスク

●ジョイントの中に入れ、ジャバラのたわみやへこみを軽減します。


型式 A B 材質
BLW83D 62 10 メタクリル樹脂
(PMMA)
クリア
BLW106D 85
BLW135D 113 30
