ボトル・ボトルキャップ

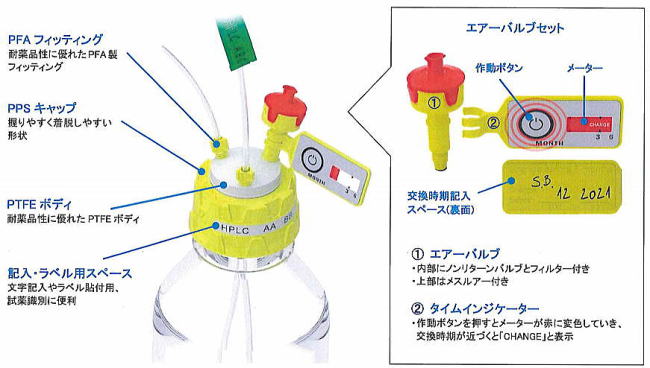

b.safe ボトルキャップの特徴

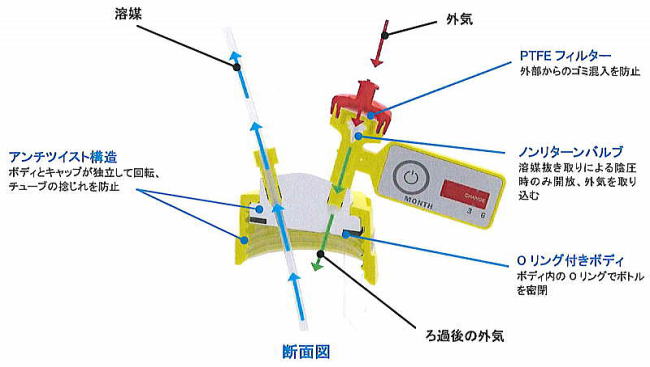

室内に有機溶媒が蒸気漏れすると研究室環境の悪化、溶媒組成変化による悪影響、溶媒損失によるコストアップなどが生じます。b.safe ボトルキャップは付属のエアーバルブにより密閉性を保ちながら、外気を取り込みボトル内の蒸気流出を防ぎます。

■b.safe
UNFポート付きGL38ガロン瓶ボトルキャップ

・	持ち手付き褐色ガロン瓶のネジ規格はGL38で、国内で流通している試薬瓶やビュレット瓶など（ネジ規格38-400、38-410、38-415、38-430）のほとんどで使用できます。
・	白色ボディトップに2～4個の1/4-28UNFメスネジポート付きです。
・	付属のPFAフィッティングで外径1/8"フッ素樹脂チューブを、また別売フィッティングで外径1/16"フッ素樹脂チューブを接続します。
・	コード番号BLM13802とBLM13803は不使用ポートを閉鎖するPFAプラグ付き。
・	また付属のエアーバルブで汚染物の吸入を防ぎながらボトル内の陰圧を平衡させます。
・	加圧や吸引源からの各チューブがボディ内を貫通させて自由にボトル内の高さ調節ができるため、液体・ガスの送廃液容器やバブルトラップ用ボトルキャップに適しています。
・	青色キャップ側面は高さ6mmのスペースがあり、油性ペンで記入またはラベルが貼付できます。
・	ボディはPTFE製で内側にバイトン製Oリング付き。キャップはポリフェニレンサルファイド(PPS)製です。
・	キャップの着脱中は既にポートへ接続済のチューブが捻じれないようにしながら、キャップ部のみをフリーに回せる構造です。
・	キャップの耐熱は+200℃。

コード番号	UNFポート数	付属品
BLM13801	2	外径1/8”用フィッティングＸ1 エアーバルブセットＸ1
BLM13802	3	外径1/8”用フィッティングＸ2 UNF閉鎖用プラグＸ1 エアーバルブセットＸ1
BLM13803	4	外径1/8”用フィッティングＸ3 UNF閉鎖用プラグＸ2 エアーバルブセットＸ1

■b.safe
UNFポート付きGL45ボトルキャップ

・	白色ボディトップに2～7個の1/4-28UNFメスネジポート付きです。
・	付属のPFAフィッティングで外径1/8"フッ素樹脂チューブを、また別売フィッティングで外径1/16"フッ素樹脂チューブを接続します。
・	また付属のエアーバルブで汚染物の吸入を防ぎながらボトル内の陰圧を平衡させます。

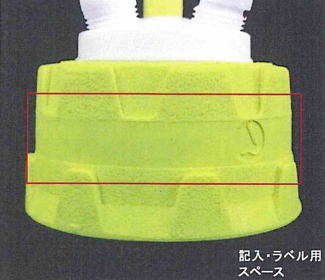

・	黄色キャップ側面は高さ8mmのスペースがあり、油性ペンで記入またはラベルが貼付できます。
・	ボディはPTFE製で内側にバイトン製Oリング付き。キャップはポリフェニレンサルファイド（PPS）製です。
・	キャップの着脱中は既にポートへ接続済のチューブが捻じれないようにしながら、キャップ部のみをフリーに回せる構造です。
・	キャップの耐熱は+200℃。

●ストップコック付き

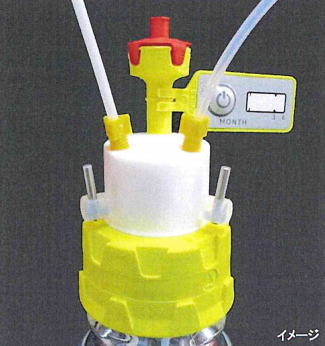

・	エアーバルブ用ポート1ヵ所を除きFEP製ストップコック付きです(レバー部SUS316製)。コック付きポートはボディ内へチューブが貫通できませんが、キャップ内側にも1/4-28UNFメスネジがあり、付属のPFAフィッティング(半透明)で外径1/8"フッ素樹脂チューブを接続します。
・	各コックのON/OFF操作で各種HPLCや分析機器などの送廃液容器用ボトルキャップとして使用します。

コード番号	UNFポート数	コック数	付属品
BLM14301	2	1	外径1/8”用フィッティングＸ2 エアーバルブセットＸ1
BLM14302	3	2	外径1/8”用フィッティングＸ4 エアーバルブセットＸ1
BLM14303	4	3	外径1/8”用フィッティングＸ6 エアーバルブセットＸ1

●オールストップコック無し

・	UNFポート数3以上は不使用ポートを閉鎖するPFAプラグ付き。
・	加圧や吸引源からの各チューブがボディ内を貫通させて自由にボトル内の高さ調節ができるため、液体・ガスの送廃液容器やバブルトラップ用ボトルキャップに適しています。

コード番号	UNFポート数	付属品
BLM14501	2	外径1/8”用フィッティングＸ1 エアーバルブセットＸ1
BLM14502	3	外径1/8”用フィッティングＸ2 UNF閉鎖用プラグＸ1 エアーバルブセットＸ1
BLM14503	4	外径1/8”用フィッティングＸ3 UNF閉鎖用プラグＸ2 エアーバルブセットＸ1
BLM14504	5	外径1/8”用フィッティングＸ4 UNF閉鎖用プラグＸ3 エアーバルブセットＸ1
BLM14505	7	外径1/8”用フィッティングＸ6 UNF閉鎖用プラグＸ5 エアーバルブセットＸ1

（b.safe UFNポート用別売アクセサリー）

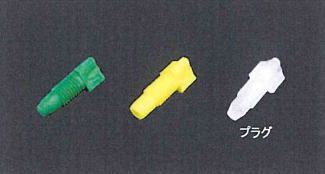

●フィッティングとポートプラグ

・	1/4-28UNFオスネジ付きです。
・	オールPFA製で耐熱+260℃。
・	5個入の袋単位の販売です。

コード番号	適用チューブ外径または形状	色
BLM50106H	1/16”	緑
BLM50118Ｈ	1/8”	黄
BLM50101Ｈ	プラグ	半透明

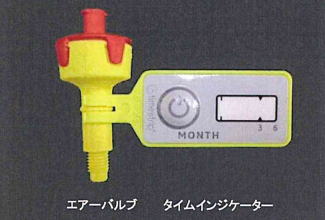

●エアーバルブセット

・	ボトルの陰圧を平衡させ、ほこりや細かい粒子の侵入を防ぎます。
・	1/4-28UNFオスネジ付きで、メスネジポートに接続します。前項ストップコック付きボトルキャップではコック無しポートに接続します。
・	エアーバルブ上部は乾燥剤や活性炭が入ったシリンジなどを接続するメスルアー付き。
・	ボディはポリプロピレン(PP)製で、汚染物の吸入を防ぐ1μm PTFEメンブレンフィルターとシリコン製ノンリターンバルブが一体で分解不可。
・	使用頻度・量など環境によりますが、6ヶ月以内の交換が目安です。

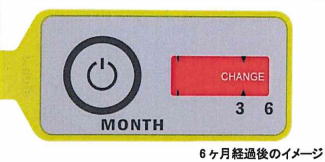

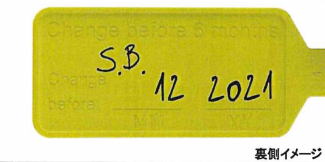

・	分離可能なタイムインジケーターは、使用期間の経過によりメーターが赤く染色し徐々に白文字が現れ、約6ヶ月経過で「CHANGE」と表示されます。また裏側には交換目安時期を別途油性ペンで記入できます。
・	耐熱+110℃。

コード番号	サイズ（mm)
BLM50500	Φ22ｘ48L

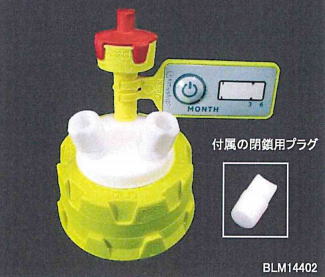

■b.safe
NPTポート付きGL45ボトルキャップ

・	白色ボディトップに1～3個の1/8-27NPTメスネジポートと、1～2個の1/4-28UNFメスネジポート付きです。
・	NPTポートには付属のPTFEフィッティングで外径1/4"フッ素樹脂チューブを、また別売フィッティングで外径4mmと6mmのフッ素樹脂チューブ、コルゲートチューブフィッティングで内径6.5mmと8.5mmのコルゲート(蛇腹)チューブを接続します。
・	コード番号BLM14402とBLM14403は不使用NPTポートを閉鎖するPTEFプラグ付き

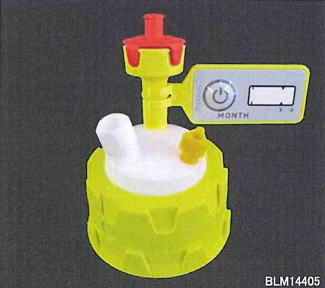

・	コード番号BLM14405はチューブ接続用UNFポートがあり、付属のPFAフィッティングで外径1/8”フッ素樹脂チューブを、また別売フィッティングで外径1/16”フッ素樹脂チューブを接続します。
・	また付属のエアーバルブ(UNFポート用)で汚染物の吸入を防ぎながらボトル内の陰圧を平衡させます。

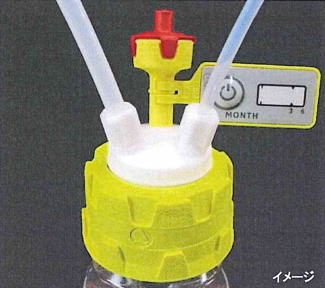

・	加圧や吸引源からの各チューブがボディ内を貫通させて自由にボトル内の高さ調節ができるため、液体・ガスの送廃液容器やバブルトラップ用ボトルキャップに適しています
・	黄色キャップ側面は高さ8mmのスペースがあり、油性ペンで記入またはラベルが貼付できます。
・	ボディはPTFE製で内側にバイトン製Oリング付き。キャップはポリフェニレンサルファイド(PPS)製です。
・	キャップの着脱中は既にポートへ接続済のチューブが捻じれないようにしながら、キャップ部のみをフリーに回せる構造です。
・	キャップの耐熱は+200℃、その他付属品の耐熱は次項をご参照ください。

コード番号	ポート数		付属品
コード番号	NPT	UNF	付属品
BLM14401	1	1	外径1/4”用フィッティングｘ1 エアーバルブセットｘ1
BLM14402	2	1	外径1/4”用フィッティングｘ2 NP閉鎖用プラグｘ1 エアーバルブセットｘ1
BLM14403	3	1	外径1/4”用フィッティングｘ3 NP閉鎖用プラグｘ2 エアーバルブセットｘ1
BLM14405	1	2	外径1/4”用フィッティングｘ1 外径1/8”用フィッティングｘ1 エアーバルブセットｘ1

（b.safe NPTポート用別売りアクセサリー）
●フィッティングとポートプラグ

・	1/8-27NPTオスネジ付きです。
・	オールPTFE製で耐熱+250℃。

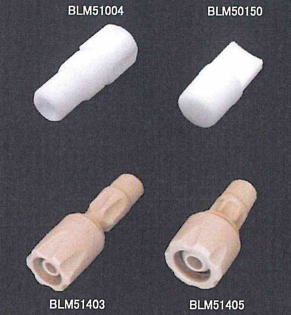

コード番号	適用チューブ外径または形状
BLM51001	4.0mm
BLM51003	6.0mm
BLM51004	1/4”
BLM50150	プラグ

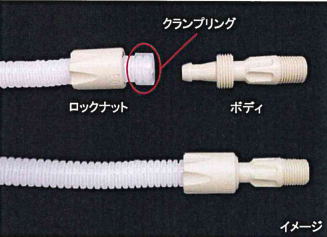

●コルゲートチューブフィッティング

・	1/8-27NPTオスネジ付きです。
・	HPLCで使用するコルゲート(蛇腹)チューブ接続用です。主にアジレント・テクノロジー社では内径6.5mm、サーモフィッシャーサイエンティフィック社では内径8.5mmのコルゲートチューブが使用されています。
・	ボディ、ロックナットはオールポリプロピレン(PP)製、クランプリングはFEP製で耐熱+110℃。

コード番号	適用チューブ内径（mm)
BLM51403	6.5
BLM51405	8.5

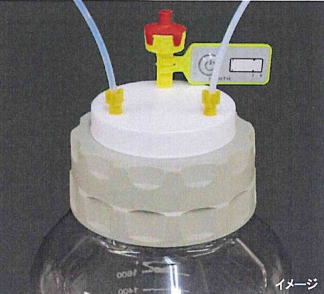

■b.safe
UNFポート付きGLS80 ボトルキャップ

・	白色ボディトップに2～4個の1/4-28UNFメスネジポート付きです。
・	付属のPFAフィッティングで外径1/8"フッ素樹脂チューブを、また別売フィッティングで外径1/16"フッ素樹脂チューブを接続します。

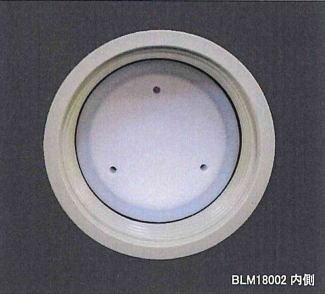

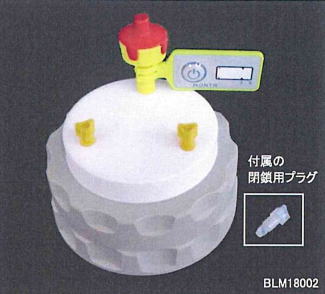

・	コード番号BLM18002とBML18003は不使用ポートを閉鎖するPFAプラグ付き。
・	また付属のエアーバルブで汚染物の吸入を防ぎながらボトル内の陰圧を平衡させます。
・	加圧や吸引源からの各チューブがボディ内を貫通させて自由にボトル内の高さ調節ができるため、液体・ガスの送廃液容器やバブルトラップ用ボトルキャップに適しています。

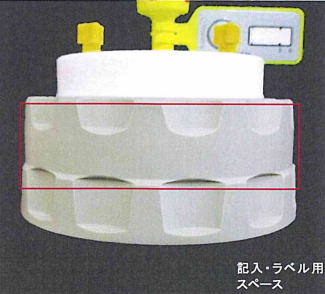

・	灰色キャップ側面は高さ10mmのスペースがあり、油性ペンで記入またはラベルが貼付できます。
・	ボディはPTFE製で内側にバイトン製Oリング付き。キャップはポリプロピレン(PP)製です。
・	キャップの着脱中は既にポートへ接続済のチューブが捻じれないようにしながら、キャップ部のみをフリーに回せる構造です。
・	キャップの耐熱は+110℃、その他付属品の耐熱は次項をご参照ください。

コード番号	UFNポート数	付属品
BLM18001	2	外径1/8”用フィッティングｘ1 エアーバルブセットｘ1
BLM18002	3	外径1/8”用フィッティングｘ2 UNF閉鎖用プラグｘ1 エアーバルブセットｘ1
BLM18003	4	外径1/8”用フィッティングｘ3 UNF閉鎖用プラグｘ2 エアーバルブセットｘ1

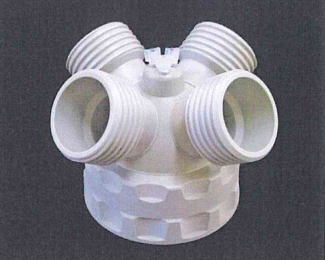

■GLS80ボトル用マニフォールドキャップ

・	GLS80メスネジと4個のGL45オスネジ付きです。GLS80オスネジ付きボトルに複数の配管ラインを集約できます。
・	さらにキャップ中央天部には1/4-28UNFメスネジポート3個付きで、別売フィッティングで外径1/8"や1/16"フッ素樹脂チューブを接続します。不使用時は付属のPFAプラグで閉鎖します。
・	灰色キャップ側面は高さ10mmのスペースがあり、油性ペンで記入またはラベルが貼付できます。
・	キャップの着脱中は既にGL45オスネジへ接続済のチューブが捻じれないようにしながら、GLS80キャップ部のみをフリーに回せる構造です。
・	キャップはオールポリプロピレン(PP)製で、耐熱+110℃。PFAプラグは耐熱+260℃。

コード番号	付属品
BLM18110	UNF閉鎖用プラグｘ3

■GLネジ変換アダプター

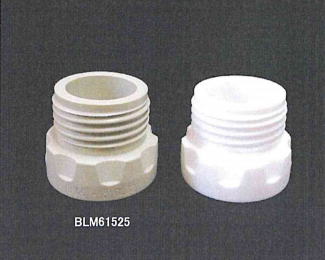

●GL45→GL32変換アダプター

・	GL32メスネジとGL45オスネジ付きです。GL32オスネジ付きのボトルやガラス管をGL45オスネジに変換します。
・	耐熱+100℃。

コード番号	材質
BLM61525	オールポリプロピレン(PP)

●GL45→GL38変換アダプター

・	GL38メスネジとGL45オスネジ付きです。GL38オスネジ付きのボトルやガラス管をGL45オスネジに変換します。
・	耐熱+200℃。

コード番号	材質
BLM60029	オールPTFE
