ルアーロックタイプ継手

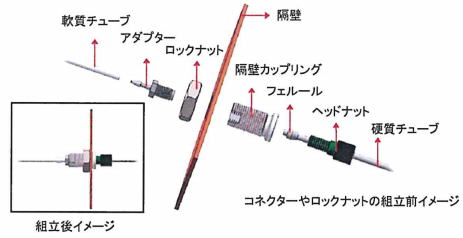

PP　隔壁カップリング
237
・ 両端内側に1/4-28UNFメス付きのカップリングで、外側に隔壁用M12×1.75オスネジ付きです。
・ PPロックナット(RU4N635)と組み合わせて、穴径12〜13mmで厚み13mmまでの隔壁に固定できます。
・ オールポリプロピレン（PP）製で、ガンマ線・EOG滅菌可能。
・ 10個入の袋単位の販売です。



コード番号 両端ネジ規格 隔壁部ネジ規格 サイズ
（mm）
RU4K61225 1/4-28UNF　メス M12×1.75　オス 14×22L
1袋：10個入り

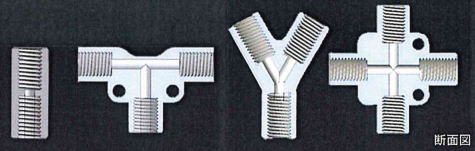

PP　UNFネジ用カップリング
237
・ 1/4-28UNFオスネジを2個、3個または4個連結させます。
・ T型、X型はカップリング自体を固定取り付けできるようにφ3.5mm穴が2個あります。
・ オールポリプロピレン（PP）製で、ガンマ線・EOG滅菌可能。
・ 10個入の袋単位の販売です。




コード番号 形状 サイズ
（mm）
RU4C612S 2方 9×22L
RU4C612T 3方T型 23×36
RU4C612Y 3方Y型 27×34
RU4C612X 4方X型 36×36
1袋：10個入り
PP　アダプタープラグ
237
・ 1/4-28UNFまたはM6×1のオスネジ付きプラグです。
・ オールポリプロピレン（PP）製で、ガンマ線・EOG滅菌可能。
・ 10個入の袋単位の販売です。

コード番号 ネジ規格 サイズ
（mm）
RU4P602 1/4-28UNF　オス 10×22L
RU4P622 M6×1　オス
1袋：10個入り
PP　ニップル （NPTネジ 1/8-27NPT〜1/2-14NPT）
237
・ NPTオスネジの同径・異径ニップルです。
・ オールポリプロピレン（PP）製で、オートクレーブ滅菌（+121℃）可能ですが、ガンマ線・EOG滅菌をお勧めします。
・ 10個入の袋単位の販売です。
●PP　NPTオスネジ同径ニップル
コード番号 両端ネジ規格 サイズ
（mm）
IMJNN6 1/8-27NPT　オス - 1/8-27NPT　オス 13×28L
IMJN3N36 1/4-18NPT　オス - 1/4-18NPT　オス 16×38L
IMJN4N46 3/8-18NPT　オス - 3/8-18NPT　オス 20×38L
IMJN5N56 1/2-14NPT　オス - 1/2-14NPT　オス 25×47L
1袋：10個入り

●PP　NPTオスネジ異径ニップル
コード番号 両端ネジ規格 サイズ
（mm）
IMJNN36 1/8-27NPT　オス - 1/4-18NPT　オス 16×33L
IMJNN46（※1） 1/8-27NPT　オス - 3/8-18NPT　オス 20×33L
IMJNN56（※1） 1/8-27NPT　オス - 1/2-14NPT　オス 20×38L
IMJN3N46（※1） 1/4-18NPT　オス - 3/8-18NPT　オス 25×37L
IMJN3N56（※1） 1/4-18NPT　オス - 1/2-14NPT　オス 25×43L
IMJN4N56 3/8-18NPT　オス - 1/2-14NPT　オス 25×43L
1袋：10個入り
（※1）在庫限りで販売終了となります。

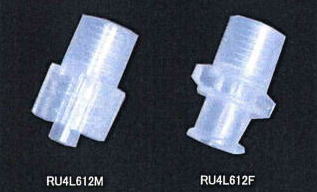

PP　ルアーアダプター
237
・ ルアーテーパーと1/4-28UNFメスネジの組み合わせです。
・ 下記形状に記載のFはメスルアーハブ、Mはオスルアーロックを表します。
・ オールポリプロピレン（PP）製で、ガンマ線・EOG滅菌可能。
・ 10個入の袋単位の販売です。

 ●PP ルアーアダプター
コード番号 形状 サイズ
（mm）
RU4L612M 1/4-28UNFメス-M 11ｘ18L
RU4L612F 1/4-28UNFメス-F 16ｘ18L
1袋：10個入り
PTFE　ニードルアダプター
237
・ 先端がフラットカットのニードル(細径パイプ)付きメスルアーアダプターです。
・ ニードル径識別のためにカラーコード化されたメスルアーハブはポリアセタール(POM)製、
ニードルはPTFE製でニードル長8mm。
・ 耐薬品性を求める場合や金属が使用できない場合の吐出に適しています。
・ 理化学実験・研究向けで、医療用ではありません。
・ 10個入の袋単位の販売です。


●PTFE　ニードルアダプター
コード番号 ニードル （mm)
 ゲージ 色 サイズ
（mm）
外径
 内径
IU158601 1.95 1.35 14G 青 8ｘ25L
IU158602 1.67 1.07 16G 橙
IU158603 1.46 0.86 18G 灰
IU158604 1.06 0.56 20G 桃
IU158605 0.84 0.38 22G 白
1袋：10個入り
※こちらの製品は在庫限りで販売終了となります。

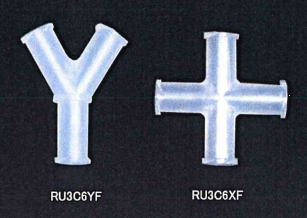

PP メスルアーカップリング
237
・ 下記形状に記載のFはメスルアーハブを表します
・ オールポリプロピレン（PP）製で、ガンマ線・EOG滅菌可能。
・ 10個入りの袋単位の販売です。

●PP メスルアーカップリング
コード番号 形状 サイズ
（mm）
RU3C6YF Y型カップリング  23ｘ31
RU3C6XF X型カップリング  29ｘ29
1袋：10個入り
