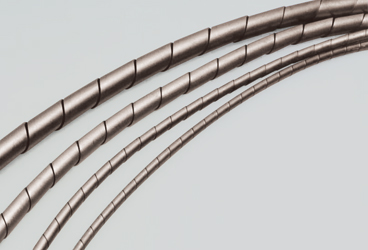

導電性スパイラルチューブ
29
特長
●電線の結束とEMC対策を両立します。
●難燃性に優れています。UL94 V-0（基材）

材質
（基材）ポリオレフィン／（めっき）銅＋ニッケル

型式 参考適合ｹｰﾌﾞﾙ径(mm) 長さ(m) 表面抵抗率(Ω/□)
E06P006 6 20 0.1
E06P008 8 20
E06P013 13 15
E06P018 18 10
※表面抵抗率は平板にて代替評価した結果です。/参考値

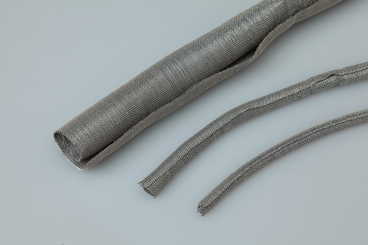

シールドチューブ（自己巻付き型）
29
特長
●分岐部への装着が容易です。
●コネクタ付ハーネスに装着が容易です。
●高い柔軟性と追従性を有し、摺動部へ装着が可能です。
●シールド編組線と比較し、軽量化に優れます。
（E06SST030とシールド編組線φ30相当と比較し、約30%軽減）
●ハロゲンフリー
●難燃性：UL94 VTM-0相当
型式 内径(mm) 定尺(ｍ)
E06SST005 〜6mm 50
E06SST010 6〜12mm
E06SST020 12〜22mm 20
E06SST030 22〜32mm
専用取付工具（付属品）

 専用取付工具をスライドするだけで、簡単に素早くケーブル等に取り付けていただくことができます。

型式 対応サイズ
E06SST005-J φ5用
E06SST010-J φ10用
E06SST020-J φ20用
E06SST030-J φ30用





樹脂製導電クランプ
29
特長
●柔軟性に富み、取り扱い性が良好です。
●樹脂製のため電線を傷つけません。
●導電性スパイラルや導電性布テープとの併用で
  より効果的なノイズ対策が可能です。
●難燃性に優れています。UL94 V-0（基材）

材質
（基材）ポリオレフィン／（めっき）銅＋ニッケル

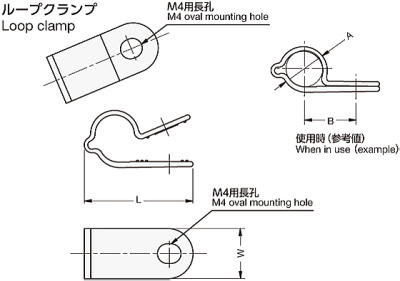

形状



型式 参考適合ｹｰﾌﾞﾙ径A(mm) B(mm) W(mm) L(mm) 表面抵抗率
(Ω/□)
E08P03 φ3mm 10 11 19.8 0.1
E08P045 φ4.5mm 10.4 11 21.2
E08P06 φ6mm 10.5 11 22
E08P08 φ8mm 11.1 11 23.8
E08P10 φ10mm 13.6 11 27.7
E08P15 φ15mm 17 15 36.3
※表面抵抗率は平板にて代替評価した結果です。/参考値

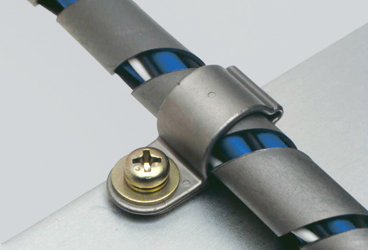

＜取付例＞
ループクランプと導電性スパイラルを併用した使用法
