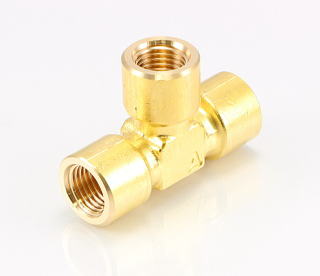

TF 内ネジチーズ 431
三方向が全て、内ネジタイプのチーズです。
三方向の分岐をする場合に使います。

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体
型式 取付ネジ(内) 内径(mm) 面間(mm)
TF-1111R PT1/8 4 44
TF-1222R PT1/4 8 50
TF-1333R PT3/8 10 58
TF-1444R PT1/2 13 68

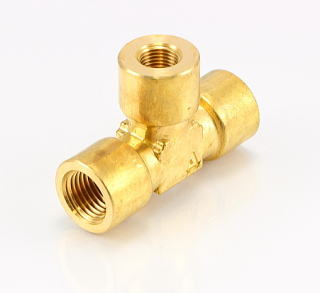

TF 異径内ネジチーズ 431
サイズ違いの内ネジチーズです。
三方に内ネジを切ってあり、三方向の分岐をする場合に使用します。

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

型式 d1(内) d2(内) φD1(mm) φD2(mm) L1(mm) L(mm)
TF-1112R PT 1/8 PT 1/4 4 8 25 50
TF-1221R PT 1/4 PT 1/8 8 4 25 50
TF-1223R PT 1/4 PT 3/8 8 10 29 58
TF-1332R PT 3/8 PT 1/4 10 8 29 58
TF-1334R PT 3/8 PT 1/2 10 13 34 68
TF-1443R PT 1/2 PT 3/8 13 10 34 68

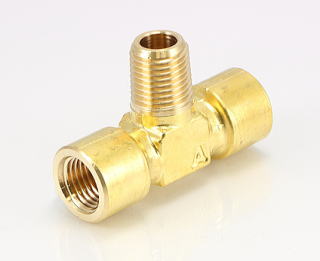

TK 二方チーズ 431
両端は内ネジ、分岐方向は外ネジになったタイプのチーズです。
三方向の分岐をする場合に使います。

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

型式 取付ネジ(内) 取付ネジ(外) 内径(mm) 面間(mm)
TK-1111R PT1/8 PT1/8 4 44
TK-1222R PT1/4 PT1/4 8 50
TK-1333R PT3/8 PT3/8 10 58
TK-1444R PT1/2 PT1/2 13 68

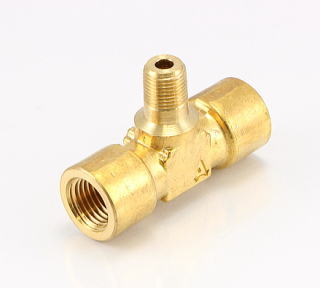

TK 異径二方チーズ 431
サイズ違いの二方チーズです。
三方向の分岐をする場合に使います。

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

型式 d1(内) d2(外) D1(mm) D2(mm) L1(mm) L(mm)
TK-1112R PT 1/8 PT 1/4 4 8 22 44
TK-1221R PT 1/4 PT 1/8 8 4 25 50
TK-1223R PT 1/4 PT 3/8 8 10 25 50
TK-1332R PT 3/8 PT 1/4 10 8 29 58
TK-1334R PT 3/8 PT 1/2 10 13 29 58
TK-1443R PT 1/2 PT 3/8 13 10 34 68

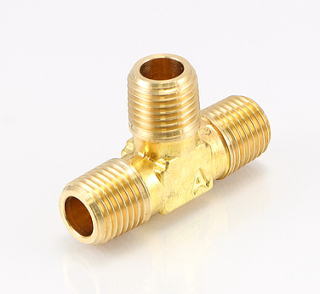

TM 外ネジチーズ 431

三方向が全て、外ネジタイプのチーズです。
三方向の分岐をする場合に使います。

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

型式 取付ネジ(外) 内径(mm) 面間(mm)
TM-1111R PT1/8 4 34
TM-1222R PT1/4 8 44
TM-1333R PT3/8 10 50
TM-1444R PT1/2 13 58
TM-1666R PT3/4 17 68
