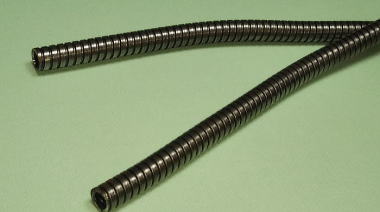

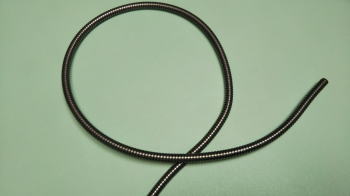

 STチューブ （フレキシブルシャフト用保護管） 399

 フレキシブルシャフトを長尺（約３００ｍｍ以上）で使用しますと、ねじれやうねりが発生、
 伝達トルクが低下し、破断トルクも低下します。
 それを防ぐ為に、この保護管が重要な役割を果たします。
 　

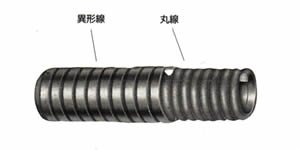

特長： 丸線と異形線を組み合わせ製造されており、屈曲性＆柔軟性に優れます。
※曲げた形状は保持しません。

※ご要望によりPVC被覆する事も可能ですので、お問い合わせ下さい。


型式 外径
mm		 内径
mm		  材料(丸線)
mm		 最小曲げ半径
mm		 重量
g/m
399-ST4.5ｘ8 8 4.5 1.4 50 215
399-ST6x9.5 9.5 6 1.2 35 265
399-ST7.7x10 10 7.7 1.2 30 160
399-ST6x10 10 6 1.6 45 280
399-ST8x12 12 8 1.6 45 375
399-ST9x14 14 9 2.0 50 500
399-ST10.5x16 16 10.5 2.0 55 630
399-ST12x18 18 12 2.6 55 820
399-ST12.2x20 20 12.2 2.9 65 1100
399-ST14x22 22 14 2.9 65 1200


お問い合わせ方法

※お問い合わせの際は型式と長さと本数をご指定下さい。
 例： 399-ST4.5×8　1000mm×1本
