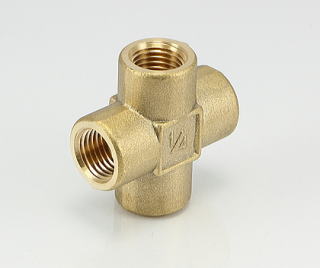

KK クロス 431
四方向が同じサイズの分岐・集合用継手です。
十字方向に内ネジを切ってあり、四方向の分岐をする場合に使います。

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

型式 d(内) φD(mm) L(mm)
KK-1111R PT 1/8 8 33
KK-1222R PT 1/4 10 38
KK-1333R PT 3/8 13 45

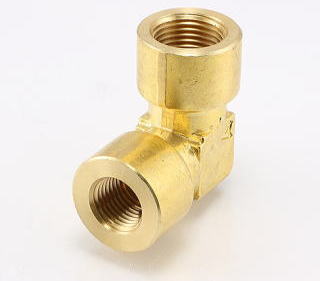

LF 内ネジエルボ 431
外ネジと外ネジをＬ型で繋ぐための継手です。
配管の取り回しなどによく使われています。

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体
型式 取付ネジ(内) 取付ネジ(内) 内径(mm)
LF-1011R PT1/8 PT1/8 4
LF-1022R PT1/4 PT1/4 8
LF-1033R PT3/8 PT3/8 10
LF-1044R PT1/2 PT1/2 13
LF-1066R PT3/4 PT3/4 19

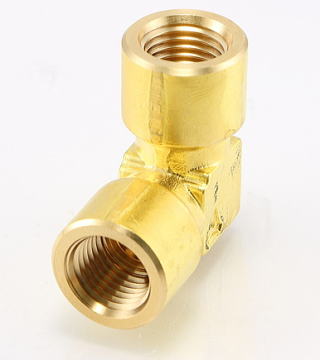

LF 異径内ネジエルボ 431
サイズ違いの内ネジエルボです。
外ネジと外ネジのサイズが異なる配管の接続に使用します。

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

型式 d1(内) d2(内) φD1(mm) φD2(mm) Lmm) L1(mm)
LF-1012R PT 1/8 PT 1/4 4 8 25 25
LF-1023R PT 1/4 PT 3/8 8 10 29 29
LF-1034R PT 3/4 PT 1/2 10 13 34 34

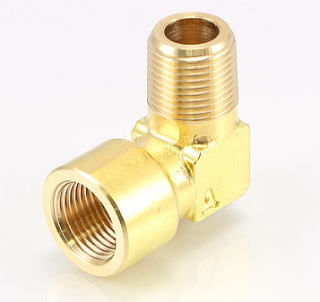

LK 内・外エルボ 431
内ネジと外ネジをＬ型で繋ぐための継手です。
配管の取り回しなどによく使われています

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

型式 取付ネジ(内) 取付ネジ(外) 内径(mm)
LK-1011R PT1/8 PT1/8 4
LK-1022R PT1/4 PT1/4 8
LK-1033R PT3/8 PT3/8 10
LK-1044R PT1/2 PT1/2 13
LK-1066R PT3/4 PT3/4 19


LK 異径内・外エルボ 431
サイズ違いの内・外エルボです。
内ネジと外ネジのサイズが異なる配管の接続に使用します。
配管の取り回しなどによく使われています。

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

型式 d1(内) d2(外) D1(mm) D2(mm) L1(mm) L(mm)
LK-1012R PT 1/8 PT 1/4 4 8 21 25
LK-1021R PT 1/4 PT 1/8 8 4 22 22
LK-1023R PT 1/4 PT 3/8 8 10 29 29
LK-1032R PT 3/8 PT 1/4 10 8 25 25
LK-1034R PT 3/8 PT 1/2 10 13 34 34
LK-1043R PT 1/2 PT 3/8 13 10 29 29

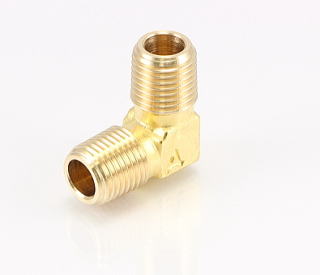

LM 外ネジエルボ 431
内ネジと内ネジをＬ型で繋ぐための継手です。
配管の取り回しなどによく使われています。

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

型式 取付ネジ(外) 取付ネジ(外) 内径(mm)
LM-1011R PT1/8 PT1/8 4
LM-1022R PT1/4 PT1/4 8
LM-1033R PT3/8 PT3/8 10
LM-1044R PT1/2 PT1/2 13
LM-1066R PT3/4 PT3/4 17
