P.1146

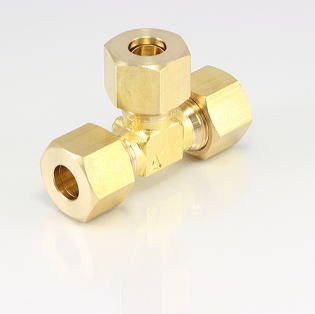

三方リングチーズ
 431

分岐もしくは集合用のリングジョイントです。


材質:C3604/C3771


■ 仕様
使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771BD(本体)
C3604BD(玉・ナット)
流 体 上記材質に悪影響が無い流体


RoHS対応型式 非RoHS型式 適用管外径
(mm)
ナット六角対辺
(mm)
(約)面間
(mm)
- RT-3104 4 12 38
- RT-3105 5 12 38
RT-3106R RT-3106 6 12 40
- RT-3206 6 17 50
- RT-3202 6.35 17 50
RT-3208R RT-3208 8 17 52
- RT-3303 9.53 21 60
RT-3310R RT-3310 10 21 60
RT-3412R RT-3412 12 24 72
- RT-3404 12.7 24 74
- RT-3515 15 27 82
- RT-3505 15.88 27 82
- RT-3606 19.05 30 88
