P.1004

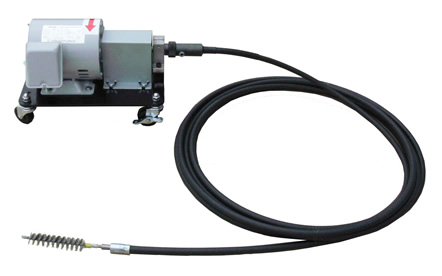

極小口径管用電動式チューブクリーナー 399
特長
●フレキシブルシャフトを利用したチューブクリーナーは、駆動部の回転力を遠く離れた先端部に伝え、その先端部の工具が管内面をクリーニングします。
●定期的にクリーニングすることにより、燃焼効率の低下防止、燃料費の低減に大きく寄与します。配管の直径、曲がり半径に最適のフレキシブルシャフト、先端工具を選定することにより、絶大な効果が得られます。
●姉妹機の電動式チューブクリーナーより、細いパイプ内の詰まり除去や錆取りができます。

用途
パイプ洗浄、ホース洗浄、チューブ洗浄に適しております
極小口径管用電動式チューブクリーナー ホース洗浄、チューブ洗浄、パイプ洗浄に適しております。
標準セット品

型式
モーター出力
クリーナー用
スペアー
シャフト×チューブ×長さ
先端ねじ
適用管内径
GLBH-0.75-10
0.75kW (3相200V)
8×14×10m
W1/4"めねじ
φ19〜φ50
GLBH-0.4-10
0.4kW (単相100V)
8×14×10m
W1/4"めねじ
φ19〜φ50
GLBS-0.75-10 0.75kW (3相200V)
8×14×10m
W3/8"おねじ
φ25〜φ50
GLBS-0.4-10  0.4kW (単相100V) 8×14×10m W3/8"おねじ φ25〜φ50
最大長さ30mまで製作できます。

標準付属品
電源コード9m
・分解組立工具
   (クリーナー用先端工具は別売です。)
駆動部

1馬力
0.5馬力
モーター出力
0.75kW
0.4kW
回転数50/60Hz
3000/3600rpm
1500/1800rpm
電源
3相200V
単相100V
重量
16kg
外形寸法 (高さ×横×奥行)
350×250×355

■クリーナー用スペア 399.
GLBH型スペアー
型式
シャフト径×チューブ径
先端ねじ
管内径基準
GLBH
8×14
W1/4"めねじ
φ19×φ50

最大長さ30mまで製作できます。


GLBS型スペアー
型式
シャフト径×チューブ径
先端ねじ
管内径基準
GLBS
8×14
W3/8"おねじ
φ25×φ50


■極小口径管クリーナー用先端工具
  GLBH型用チューブブラシ(W1/4"おねじ)

399
適用配管呼び径
筒径
20A(3/4B)
φ19
φ0.3波付け
20A(7/8B)
φ22
25A(1B)
φ25

※毛は硬鋼線の他、SUS304も製作できます。

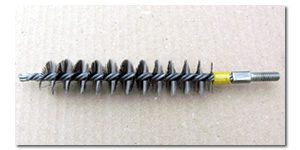

パイプクリーナー用GLBH型チューブブラシ

■GLBH型用筆ブラシ(W1/4"おねじ) 399
適用配管呼び径
筒径
毛丈
毛(硬鋼線)
25A
φ16
30
φ0.3
32A
40
40A
50
50A
50

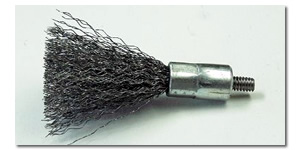

パイプクリーナー用GLBH用筆ブラシ

■GLBH型用フラップホイール(W1/4"おねじ)

399
適用配管呼び径
直径
25A
φ25
32A
φ30
50A
φ50

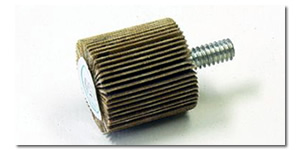

パイプクリーナー用GLBH型フラップホイール

■GLBS型用筆ブラシ(W3/8"めねじ) 399
 特長
回転による遠心力で大きく拡がり、管内面を傷つける
ことなくスケールを取り除きます。

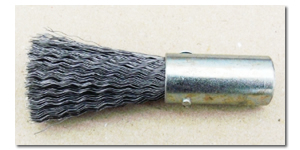

パイプクリーナー用GLBS型筆ブラシ
適用配管呼び径
筒径
毛丈
毛(硬鋼線)
25A(1B)
φ19
40
φ0.3波付け
32A(1-1/4B)
φ22
40
40A(1-1/2B)
φ22
50
50A(2B)
φ22
50

※毛は硬鋼線の他、SUS304も製作できます。


■GLBS型用D型ブラシ(W3/8"めねじ)

399
特長
管内面に薄く固く付着しているスケールを綺麗に
落とします。

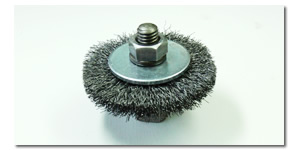

パイプクリーナー用GLBS型D型ブラシ
適用配管呼び径
毛(硬鋼線)
50A(2B)

φ0.4波付け

※毛は硬鋼線の他、SUS304、ナイロン、研磨剤入り
ナイロン、真鍮など製作できます。
