CG-MS ケーブルグランドMSコネクター 真鍮製  771

【特長】
  本品は、日本航空電子・第一電子他のMS-A/Bコネクター(キャノンプラグ)とケーブルとの
  接続コネクターです。
 CG-MS ケーブルグランドMSコネクター 真鍮製 CG-MS ケーブルグランドMSコネクター 真鍮製

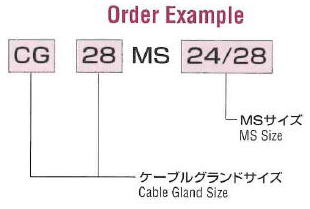

 呼称例

CG-MS ケーブルグランドMSコネクター 真鍮製 呼称例

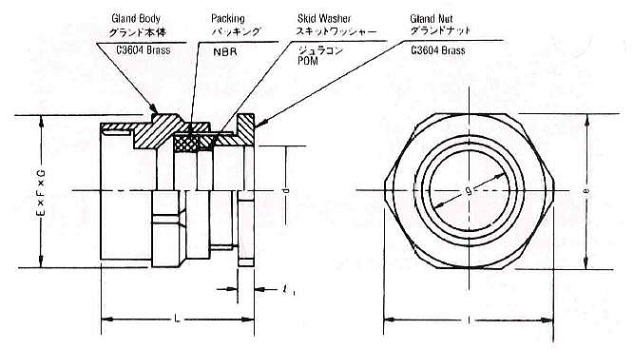

 構造・材質

C3604

 CG-MS ケーブルグランドMSコネクター 真鍮製 構造


 保護等級

IP65F

使用温度

−20℃ 〜 +120℃ (NBR)

CG-MS ケーブルコネクター寸法表
呼称サイズ 適用ケーブル
外径
MSコネクター
接合ねじV
グランドナット グランド本体 全長 L
(最大)
対辺
e
対角
l1 対辺 対角 角数
 E × F × G
CG10MS10 3.5 〜 8 1/2・28UNEF 22 24 11.5 4.5 22×24×6 40.0
CG10MS12 5/8・24UNEF 22×24×6
CG10MS14 3/4・20UNEF 26×28×6
CG12MS14 7.5 〜 12 3/4・20UNEF 26 28 15.5 4.5 26×28×6 46.0
CG12MS16 7/8・20UNEF 26×28×6
CG12MS18 1・20UNEF 30×33×6
CG16MS16 11.5 〜 16 7/8・20UNEF 27 30 19.5 4.5 27×30×6 46.0
CG16MS18 1・20UNEF 30×33×6
CG16MS20/22 1 3/16・18UNEF 35×39×6
CG22MS18 15.5 〜 20 1・20UNEF 35 39 26.5 4.5 35×39×6 46.0
CG22MS20/22 1 3/16・18UNEF 35×39×6
CG22MS24/28 1 7/16・18UNEF 42×45×6
CG28MS20/22 19.5 〜 26 1 3/16・18UNEF 42 45 33.5 4.5 42×45×6 46.0
CG28MS24/28 1 7/16・18UNEF 42×45×6
CG28MS32 1 3/4・18UNS φ50
CG36MS24/28 25.5 〜 32 1 7/16・18UNEF 46 51 40.0 4.5 50×56×6 46.0
CG36MS32 1 3/4・18UNS φ50
CG36MS36 2・18UNS φ55
CG42MS32 31.5 〜 37 1 3/4・18UNS 55 60 45.0 4.5 φ55 46.0
CG42MS36 2・18UNS φ55

※接合ねじVはMIL規格C-5015米軍規格です。
