CG-JL ケーブルグランドJLコネクター 真鍮製  771

【特長】
  本品はJIS-B-6015対応(防水タイプ保護等級IP55以上)のJLコネクターとケーブルとの
  接続コネクターです。
  MSコネクターとは類似しますがVネジ(シェルサイズ)等で寸法が異なります。

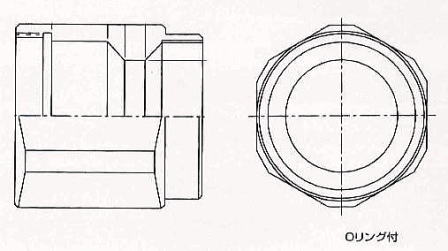

 CG-JL ケーブルグランドJLコネクター  真鍮製 CG-JL ケーブルグランドJLコネクター  真鍮製

CG-JL ケーブルグランドJLコネクター  真鍮製

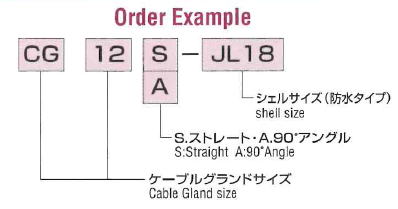

 呼称例

CG-JL ケーブルグランドJLコネクター  真鍮製 呼称例

 材質

C3604・CAC202

 保護等級

IP67G

 使用温度

−20℃ 〜 +120℃ (NBR)

CG-JL ( S.ストレート ・ A.アングル ) ケーブルコネクターサイズ表
ケーブルグランド サイズ
S.ストレート A.アングル
シェルサイズ ケーブル適応外径
CG 10 S・A JL18 3.5〜8.0
12 S・A 7.5〜12.0
16 S・A 11.5〜16.0
22 S・A 15.5〜20.0
CG 12 S・A JL20 7.5〜12.0
16 S・A 11.5〜16.0
22 S・A 15.5〜20.0
28 S 19.5〜26.0
CG 12 S・A JL22 7.5〜12.0
16 S・A 11.5〜16.0
22 S・A 15.5〜22.0
28 S 19.5〜26.0
CG 22 S・A JL24 15.5〜20.0
28 S 19.5〜26.0
36 S 25.5〜32.0
CG 28 S JL32 19.5〜26.0
36 S 25.5〜32.0
単位:mm
