センタリングリング　CRシリーズ	255
材質：アルミニウム、FKM

品番	型番	タイプ	A×B（mm）	入数
2554-492-01	CR10	KF10	15.3×12	1個
2554-492-02	CR16	KF16	18.5×17	1個
2554-492-03	CR25	KF25	28.5×26	1個
2554-492-04	CR40	KF40	43×41	1個
2554-492-05	CR50	KF50	56×52	1個

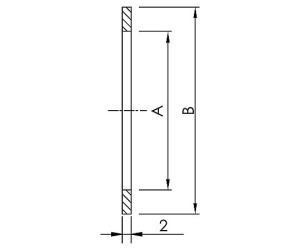

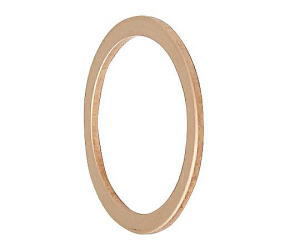

銅ガスケット　CF-CSシリーズ	255
材質：無酸素銅（OFHC）

品番	型番	規格	A(mm)	B(mm)	入数
2553-7995-02	CF-CS-275	ICF070	36.8	48.1	1個
2553-7995-03	CF-CS-275-1	ICF070-1	39	48.1	1個
2553-7995-04	CF-CS-450	ICF114	63.6	82.35	1個
2553-7995-05	CF-CS-600	ICF152	101.8	120.45	1個

ロングフランジ　DNシリーズ	255
材質：ステンレス（SUS304）

品番	型番	DN	d1	d2	I	入数
2552-626-02	DN16KF	NW16	20	16	70	1個
2552-626-03	DN25KF	NW25	30	26		1個
2552-626-04	DN40KF	NW40	45	41		1個

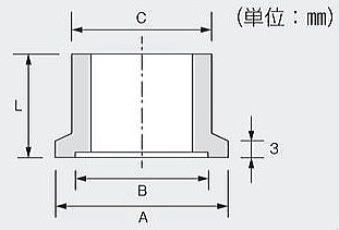

ショートフランジ　CPシリーズ　SFシリーズ	255
材質：SUS304

品番	型番	タイプ	A×B×C×L（mm）	入数
2554-493-01	SF10	KF10	30×12.3×15×30	1個
2554-493-02	SF16	KF16	30×17.3×20×30	1個
2554-493-03	SF25	KF25	40×26.3×28×40	1個
2554-493-04	SF40	KF40	55×41.3×44×50	1個
2554-493-05	SF50	KF50	75×52.3×54×50	1個

縮小変換用ピース　RPシリーズ

255

　　

縮小変換用ピース　RPシリーズ

　

縮小変換用ピース　RPシリーズ

材質：SUS304

品番	型番	タイプ	A×L（mm）	入数
2554-578-01	RP16-25	NW16/25	φ10×43.2	1個
2554-578-02	RP16-40	NW16/40	φ16×43.2	1個
2554-578-03	RP25-40	NW25/40	φ16×43.2	1個
2554-578-04	RP25-50	NW25/50	φ25×43.2	1個
2554-578-05	RP40-50	NW40/50	φ40×43.2	1個

エルボー　ELBシリーズ	255
材質：SUS304

品番	型番	タイプ	A（mm）	入数
2554-497-01	ELB10	NW10	30	1個
2554-497-02	ELB16	NW16	40	1個
2554-497-03	ELB25	NW25	50	1個
2554-497-04	ELB40	NW40	65	1個

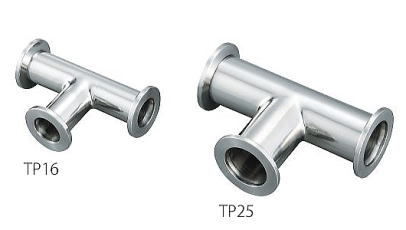

ティー・ピース　TPシリーズ	255
材質：SUS304

品番	型番	タイプ	A×B（mm）	入数
2554-491-01	TP10	NW10	80×40	1個
2554-491-02	TP16	NW16	80×40	1個
2554-491-03	TP25	NW25	100×50	1個
2554-491-04	TP40	NW40	130×65	1個

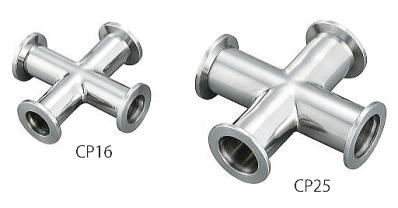

クロスピース　CPシリーズ	255
材質：SUS304

品番	型番	タイプ	A（mm）	B（mm）	入数
2554-494-02	CP16	NW16	80	40	1個
2554-494-03	CP25	NW25	100	50	1個
2554-494-04	CP40	NW40	130	65	1個
