PVDCスクリーン 612
PVDCスクリーン
■ 特　長
● PVDF素材自身が非常に高い難燃性、耐薬品性、色の鮮やかさ、弾性回復性等優れた特性を有しています。また水を殆ど吸収しないので、水切れ性も非常に良好です。
● ネットの形状はメッシュ状（平織）のスクリーン、立体形状（蜂の巣織）のハニカムがあります。

型式 巾
（cm）		 糸径
（mm） 		 メッシュ数※
本/2.54cm　たて/横		 計算値 測定値
厚さ（mm）
オープニング
（mm）		 開口率
（％）
612-3060-01 92 0.50 12/12 1.62 58.3 1.00
612-3060-02 105 0.39 16/16 1.20 57.3 0.80
612-3060-03 105 0.29 20/20 0.98 59.8 0.60
612-3060-04 92 0.25 24/24 0.81 58.3 0.51
612-3060-05 92 0.25 32/32 0.54 46.9 0.45
612-3060-06 92 0.18 50/50 0.32 40.9 0.37
612-3060-07 92 0.24 24/24 0.82 59.5 0.52
612-3060-08 92 0.18 42/42 0.42 48.6 0.36
612-3060-09 92 0.16 50/50 0.35 47.4 0.32
612-3060-10 92 0.16 60/60 0.26 39.3 0.32
※メッシュ数は目安になります

 ＜試験方法＞

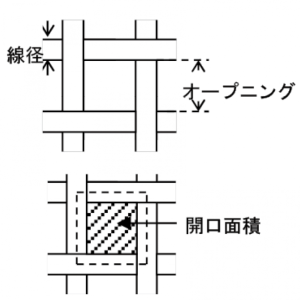

試験方法 ・オープニングは、計算式１で求められます。
＜計算式１＞
オープニング＝25.4/メッシュ数−線径
・開口率は、メッシュに占める開口面積（オープニング面積）
　の割合を示すもので、計算式２で求められます。

＜計算式２＞
開口率（％）＝ （オープニング）2
（オープニング+線径）2


＜試験方法＞
・厚さ JIS L 1096　荷重：23.5kPa時の厚み


難燃性について　（参考値）
  JIS-L-1091　A1-1法 E法
試 料 1分加熱 着炎後3秒加熱 区分※1 酸素指数法試験
燃焼面積
（cm2）		 残炎時間
（秒）		 残じん時間
（秒）		 燃焼面積
（cm2）		 残炎時間
（秒）		 残じん時間
（秒）
612-3060-04 8 0 0 6 0 0 3 50.0
612-3060-06 6 0 0 5 0 0 3 50.9
612-3060-07 6 0 0 6 0 0 3 50.9
612-3060-08 6 0 0 6 0 0 3 51.3
612-3060-09 6 0 0 6 0 0 3 50.0
612-3060-10 6 0 0 6 0 0 3 50.4
612-3061-01 6 0 0 5 0 0 3 51.8
612-3061-02 6 0 0 6 0 0 3 51.3
612-3061-03 6 0 0 5 0 0 3 51.3
612-3061-04 6 0 0 6 0 0 3 51.3
※1　区分は1〜3まであり、難燃性がもっとも高いものが「3」となります。
※取り消し線の製品は現在、生産中止品となっております。（2025年10月6日）

参考値

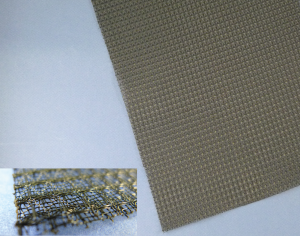

PVDCハニカム 612
PVDCハニカム

型式 巾
（cm）		 糸径
（mm） 		 メッシュ数※
本/2.54cm　たて/横		 計算値 測定値
厚さ（mm）
オープニング
（mm）		 開口率
（％）
612-3061-01 125 0.24 45/46 −＊ −＊ 1.34
612-3061-02 122 0.18 78/54 −＊ −＊ 1.25
612-3061-03 122 0.24 41/42 −＊ −＊ 1.33
612-3061-04 106 0.22 40/35 −＊ −＊ 0.78
※メッシュ数は目安になります    ＊立体織ですので計算できません。

 難燃性についての参考値
